37
8 SEZIONE GENERALE • GENERAL SECTION
8.1

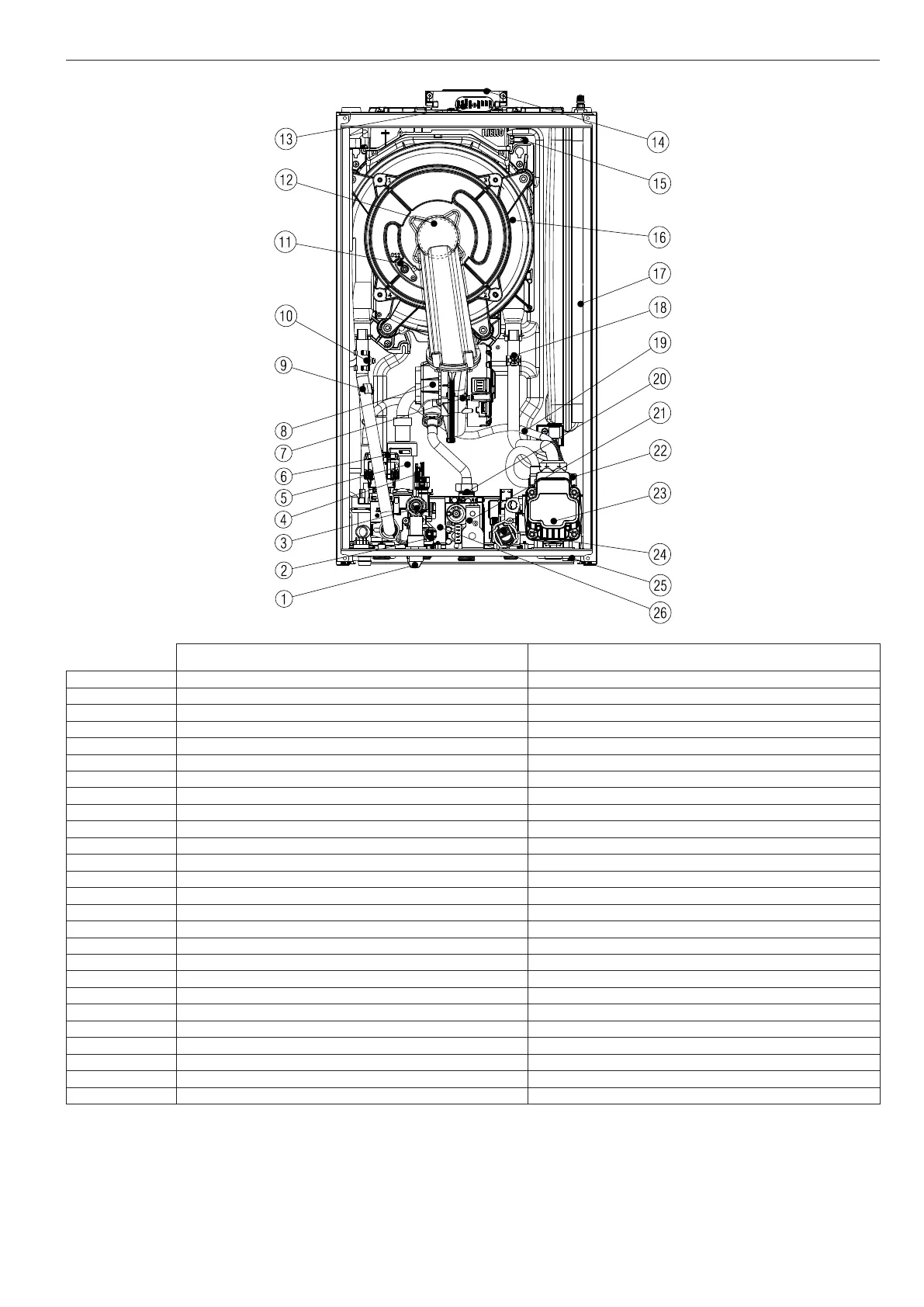

[IT] - Layout della caldaia [EN] - General boiler layout
1 Rubinetto di riempimento Filling tap
2 Sonda NTC sanitario Domestic hot water NTC probe
3 Valvola di sicurezza Safety valve
4 Traduttore di pressione Pressure transducer
5 Sifone Syphon
6 Valvola tre vie 3-way valve
7 Ventilatore Fan
8 Mixer Mixer
9 Sonda NTC mandata NTC delivery probe
10 Termostato limite Limit thermostat
11 Elettrodo Electrode
12 Bruciatore Burner
13 Tappo presa aria fumi Flue gas air intake cap
14 Scarico fumi Flue gas exhaust
15 Sonda fumi Flue gas probe
16 Scambiatore Exchanger
17 Vaso espansione Expansion vessel
18 Sonda NTC ritorno NTC return probe
19 Tubo degasatore Degassing pipe
20 Diaframma gas Gas nozzle
21 Valvola gas Gas valve
22 Valvola sfogo aria Air vent valve
23 Circolatore Circulator
24 Flussimetro Flow meter
25 Rubinetto di scarico impianto Drain tap
26 Scambiatore sanitario DHW heat exchanger
