39
A A1 B C
IT
Circolatore
(di serie)
Circolatore alta
prevalenza
Portata impian-
to (l/min)
Prevalenza
(mbar)
EN
Circulator
(factory setted)
High head
circulator
Flow rate
(l/h)
Residual
head (mbar)
AC
AF
R
M
13
11
17
18
16
14
12
2
1
15
5
3
4
7
10
9
8
6
B
C
0
50
100
150
200
250
300
350
400
450
500
550
600
650
700
750
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
A
A1
IT - Prevalenza residua del circolatore
La caldaia è equipaggiata di circolatore ad alta e-
cienza già collegato idraulicamente ed elettricamen-
te, le cui prestazioni utili disponibili sono indicate nel
graco.
EN - Residual head of circulator
The boiler is equipped with an already hydraulically
and electrically connected circulator, whose useful
available performance is indicated in the graph.
8.4

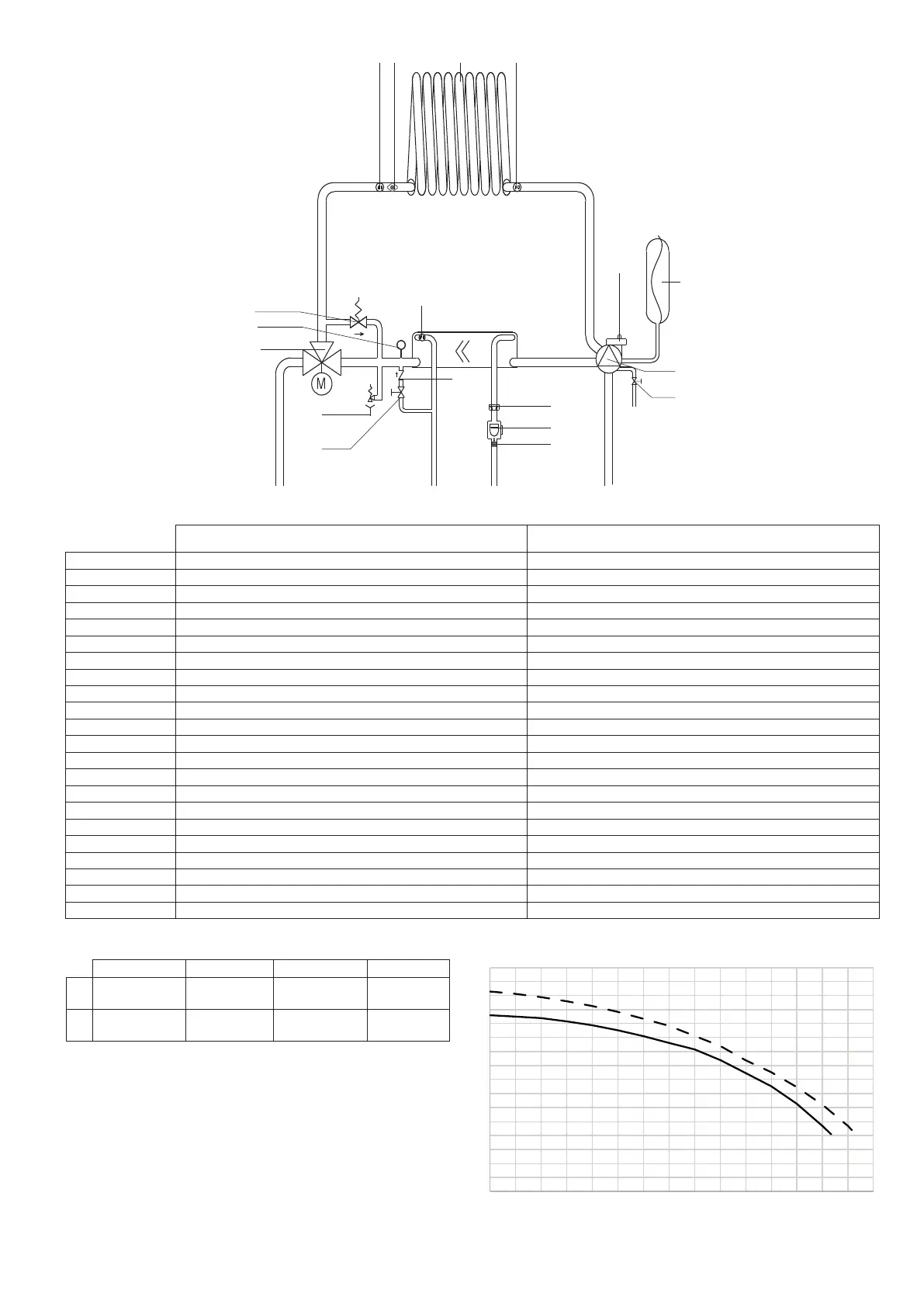

[IT] - Circuito idraulico [EN] - Hydraulic cirvuit
AC
Acqua calda Hot water
AF
Acqua fredda Cold water
M
Mandata riscaldamento Heating delivery
R
Ritorno riscaldamento Heating return
1
Rubinetto di riempimento Filling tap
2
Valvola di sicurezza Safety valve
3
Valvola a tre vie idraulica Three-way valve
4
Trasduttore di pressione Pressure transducer
5
By-pass automatico Automatic by-pass
6
Sonda sanitario DHW probe
7
Sonda mandata Delivery probe
8
Termostato limite Limit thermostat
9
Scambiatore primario Primary heat exchanger
10
Sonda ritorno Return probe
11
Valvola di sfogo aria inferiore Lower air vent valve
12
Vaso espansione Expansion vessel
13
Circolatore Circulator
14
Rubinetto di scarico impianto System drain tap
15
Valvola di non ritorno Non-return valve
16
Limitatore di portata Flow rate limiter
17
Flussimetro Flow meter
18
Filtro sanitario DHW lter
