Beretta Mynute J 20 C.S.I. User Manual

Mynute J C.S.I.
97

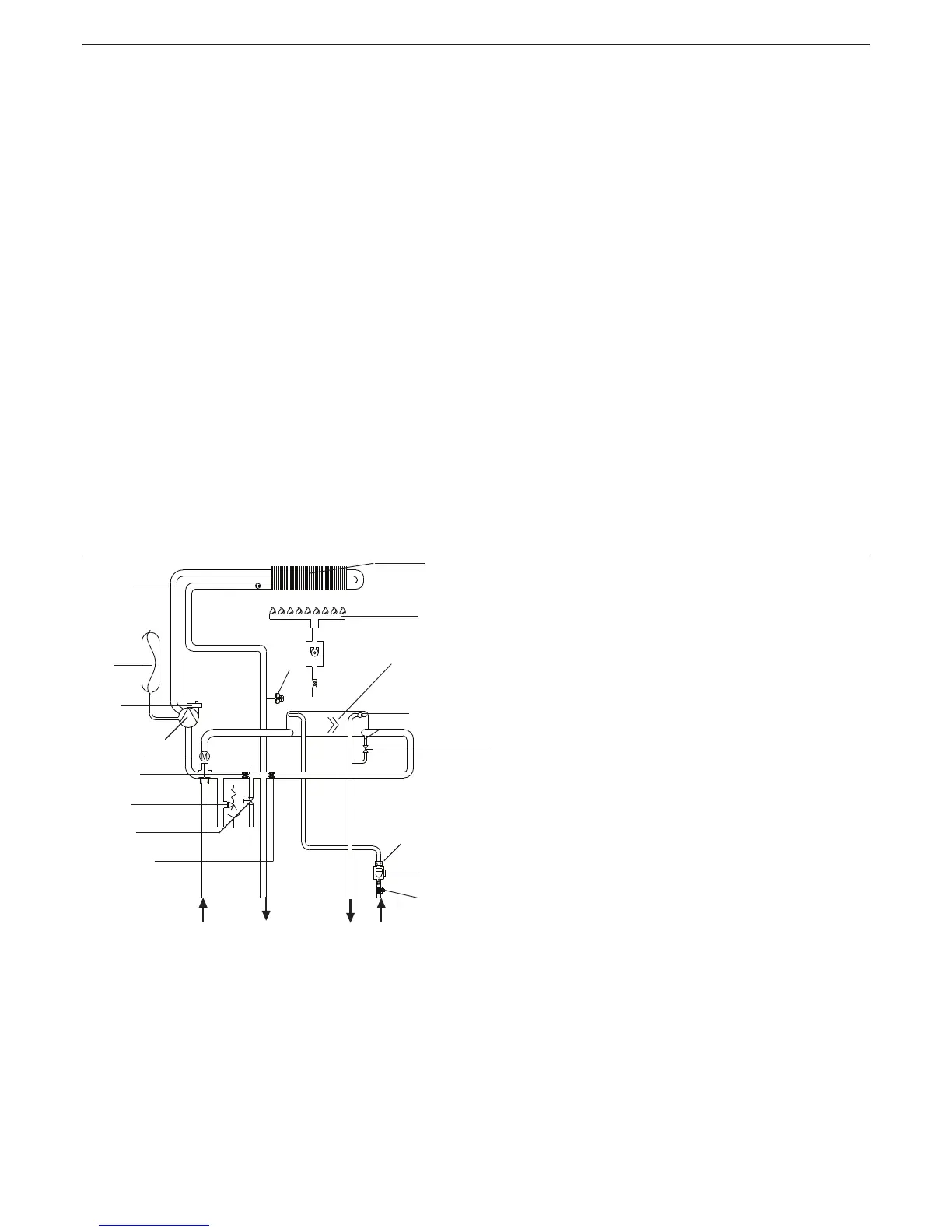

[EN] HYDRAULIC CIRCUIT
1 DHW input
2 DHW output
3 Heating delivery
4 Heating return line
5 Non return valve
6 Drain tap
7 Safety valve
8 By-pass
9 3-way valve
10 Circulator with bleed
11 Air vent valve
12 Expansion tank
13 Primary NTC probe
14 Bi-thermal heat exchanger
15 Water pressure switch
16 Burner
17 Domestic hot water exchanger
18 Domestic hot water NTC probe
19 Filling tap
20 Delivery limiter
21 Flow switch
22 Filter
1
234
17
18
16
19
14
12
6
5
8
7
21
15
13
22
20
[F] CIRCUIT HYDRAULIQUE
1 Entrée sanitaire
2 Sortie sanitaire
3 Refoulement chauffage
4 Retour chauffage
5 Soupape de non-retour
6 Robinet de vidange
7 Soupape de sécurité
8 By-pass
9 Vanne à 3 voies
10 Circulateur avec purge
11 Purgeur d’air
12 Vase d’expansion
13 Sonde NTC primaire
14 Échangeur bithermique
15 Pressostat d’eau
16 Brûleur
17 Échangeur sanitaire
18 Sonde NTC sanitaire
19 Robinet de remplissage
20 Limiteur de débit
21 Fluxostat
22 Filtre
[ES] CIRCUITO HIDRÁULICO
1 Entrada agua sanitaria
2 Salida agua sanitaria
3 Ida calefacción
4 Retorno calefacción
5 Válvula de retención
6 Grifo de vaciado
7 Válvula de seguridad
8 By-pass
9 Vanne à 3 voies
10 Circulador con purgado
11 Válvula de purgado de aire
12 Vaso de expansión
13 Sonda NTC primario
14 Intercambiador bitérmico
15 Presostato agua
16 Quemador
17 Échangeur sanitaire
18 Sonda NTC agua sanitaria
19 Grifo de llenado
20 Limitador de caudal
21 Flusostato
22 Filtro
[PT] CIRCUITO HIDRÁULICO
1 Entrada sanitário
2 Saída sanitário
3 Envio aquecimento
4 Retorno aquecimento
5 Válvula de não retorno
6 Válvula de descarga
7 Válvula de segurança
8 By-pass
9 Válvula de 3 vías
10 Circulador com respiro
11 Válvula de desgasificação
12 Vaso de expansão
13 Sonda NTC primário
14 Permutador bitérmico
15 Pressostato da água
16 Queimador
17 Intercambiador sanitario
18 Sonda NTC sanitário
19 Válvula de enchimento
20 Limitador de vazão
21 Fluxostato
22 Filtro
[SK] FUNKČNÉ PRVKY KOTLA
1 Plniaci ventil
2 Vypúšťací ventil
3 3-cestný ventil
4 Poistný ventil
5 Sonda NTC pre TÚV
6 Obehové čerpadlo
7 Odvzdušňovací ventil
8 Transfromátor diaľkového ovládania
9 Horák
10 Zapaľovacia elektróda-elektróda na kontrolu
plameňa
11 Medzný termostat
12 Sonda NTC primárneho okruhu
13 Ventilátor
14 Rúrka na zaznamenanie podltaku
15 Príruba pre odvádzanie spalín
16 Rozdielový tlakový spínač odvádzania spalín
17 Expanzná nádoba
18 Bitermický výmenník
19 Tlakový spínač vykurovania
20 Ventil plynu
21 Výmenník tepla pre okruh TÚV
22 Prietokový spínač
[GR] ΣΤΟΙΧΕΊΑ ΛΕΙΤΟΥΡΓΊΑΣ ΤΟΥ ΛΈΒΗΤΑ
1 Κρουνός πλήρωσης
2 Κρουνός εκκένωσης
3 Τρίοδη βαλβίδα
4 Βαλβίδα ασφαλείας
5 Αισθητήρας νερού οικιακής χρήσης NTC
6 Αντλία κυκλοφορίας
7 Βαλβίδα διαφυγής αέρα
8 Μετασχηματιστής εκκίνησης από μακριά
9 Καυστήρας
10 Ηλεκτρόδιο ανάφλεξης-ανακούφισης φλόγας
11 Οριακός θερμοστάτης
12 Κύριος αισθητήρας NTC
13 Ανεμιστήρας
14 Σωληνίσκος ανακούφισης υποπίεσης
15 Φλάντζα καπνών
16 Διαφορικός πρεσσοστάτης καπνών
17 Δοχείο διαστολής
18 Διθερμικός εναλλάκτης
19 Πρεσσοστάτης θέρμανσης
20 Βαλβίδα αερίου
21 Εναλλάκτης νερού χρήσης
22 Διακόπτης ροής
[LT] FUNKCINIAI KATILO ELEMENTAI
1 Pripildymo čiaupas
2 Išleidimo čiaupas
3 Trijų krypčių vožtuvas
4 Apsauginis vožtuvas
5 Karšto buitinio vandens NTC temperatūros daviklis
6 Cirkuliacinis siurblys
7 Oro išleidimo vožtuvas
8 Nuotolinis uždegimo transformatorius
9 Degiklis
10 Uždegimo ir liepsnos detektoriaus elektrodas
11 Ribinis termostatas
12 Pirminis NTC daviklis
13 Ventiliatorius
14 Slėgio kritimo detektoriaus vamzdelis
15 Dūmų jungė
16 Diferencinis dūmų slėgio jungiklis
17 Išsiplėtimo indas
18 Biterminis šilumokaitis
19 Šildymo slėgio jungiklis
20 Dujų vožtuvas
21 Sanitarinis maišytuvas
22 Srovės daviklis
[SRB] FUNKCIONALNI ELEMENTI GASNOG KOTLA
1 Slavina za punjenje
2 Slavina za pražnjenje
3 Ventil 3 sistemski
4 Sigurnosni ventil
5 Sanitarna NTC sonda
6 Cirkulaciona pumpa
7 Ventil za ispust vazduha
8 Transformator za paljenje
9 Gorionik
10 Elektroda paljenja-kontrole plamena
11 Granični termostat
12 Primarna NTC sonda
13 Ventilator
14 Cevčica za očitavanje podpritiska
15 Prsten
16 Diferencijalni merač pritiska vazduha
17 Ekspanziona posuda
18 Bitermički izmenjivač
19 Vodeni presostat
20 Ventil za gas
21 Izmenjivač sanitarne vode
22 Flusostat
[HR] FUNKCIONALNI DIJELOVI BOJLERA
1 Slavina za punjenje
2 Slavina za pražnjenje
3 Troputi ventil
4 Sigurnosni ventil
5 Sonda NTC za sanitarnu vodu
6 Cirkulacijska pumpa
7 Ventil za odzračivanje
8 Transformator za daljinsko paljenje
9 Plamenik
10 Elektroda za paljenje-raspoznavanje plamena
11 Granični termostat
12 Sonda NTC primarna
13 Ventilator
14 Cjevčica za očitavanje podtlaka
15 Prirubnica za plinove
16 Diferencijalni tlačni prekidač za plinove
17 Ekspanzijska posuda
18 Bitermički izmjenjivač
19 Tlačni prekidač grijanja
20 Plinski ventil
21 Izmjenjivač sanitarne vode
22 Flusostat
11
10
9
