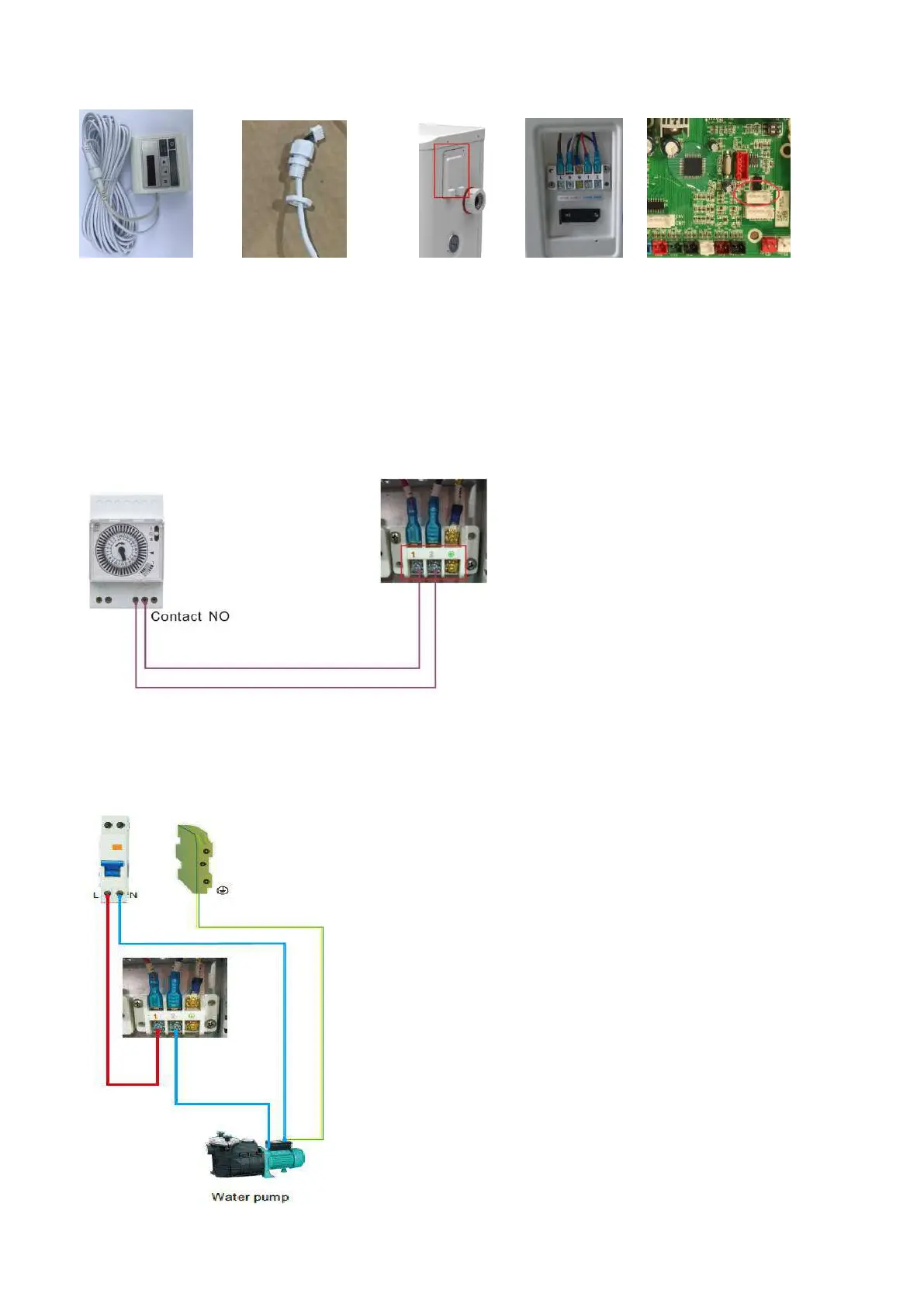

6.7 Installation des Display-Deportierers
Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)
- Die Seite mit Stecker wird mit dem Bedienfeld (Foto1) verbinden
- Die andere Seite der Signalleitung (Foto 2).
- Öffnen Sie die Klemmkasten und setzen Sie die Seite ohne Stecker durch das elektrische Feld (Foto3,4).
- Insert the wiring into the designated position (code:COM 1 or COM-L) on the PC board. (photo5)
Trockenkontakt-Timer-Verbindung
Trockenkontakt-Timeranschluss
Kontakt Anschluss desr trockenen KPumpentrockenkontaktontaktpumpes
