Esses valores são fornecidos a título indicativo, somente a intervenção de um técnico autorizado pode
determinar os valores correspondentes à sua instalação. A linha elétrica deve ser equipada com uma
conexão à terra e com um disjuntor diferencial de 30mA na cabeça.

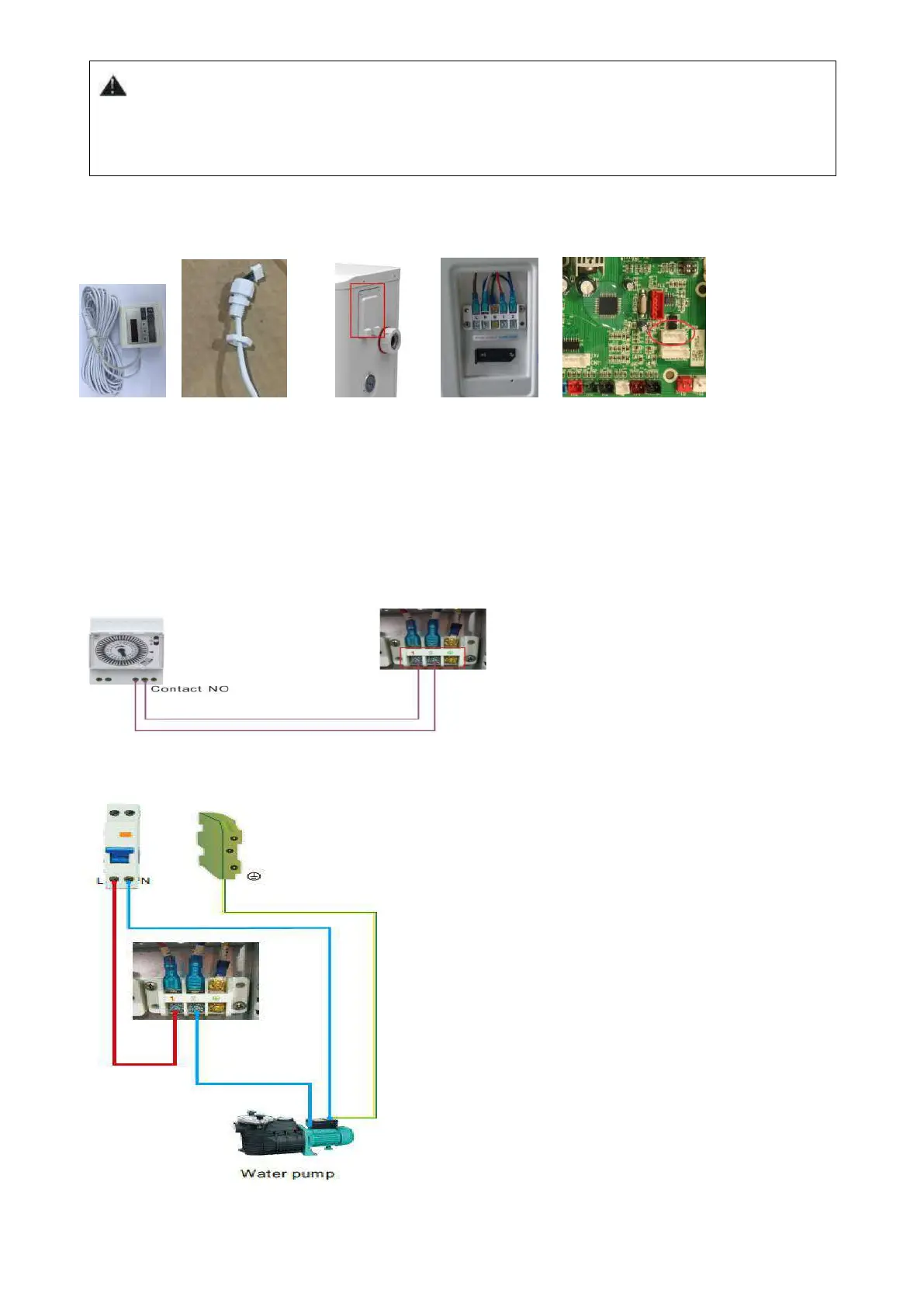

6.3 Instalação do painel de controlo
Foto(1) Foto(2) Foto(3) Foto(4) Foto(5)
- O lado com ficha liga-se ao painel de controlo (foto1)
- O outro lado do cabo de sinal. (foto2)
- Abra o painel dos terminais e coloque o lado sem plug através da caixa elétrica. (foto3,4)
- Insira a cablagem na posição designada na placa de circuito impresso. (código: COM 1 ou COM-L)(foto5)
6.4 Conexão para pilotar a bomba de água
Conexão do temporizador de contato seco
Conexão da bomba de contato seco
