6.3 Installazione del display

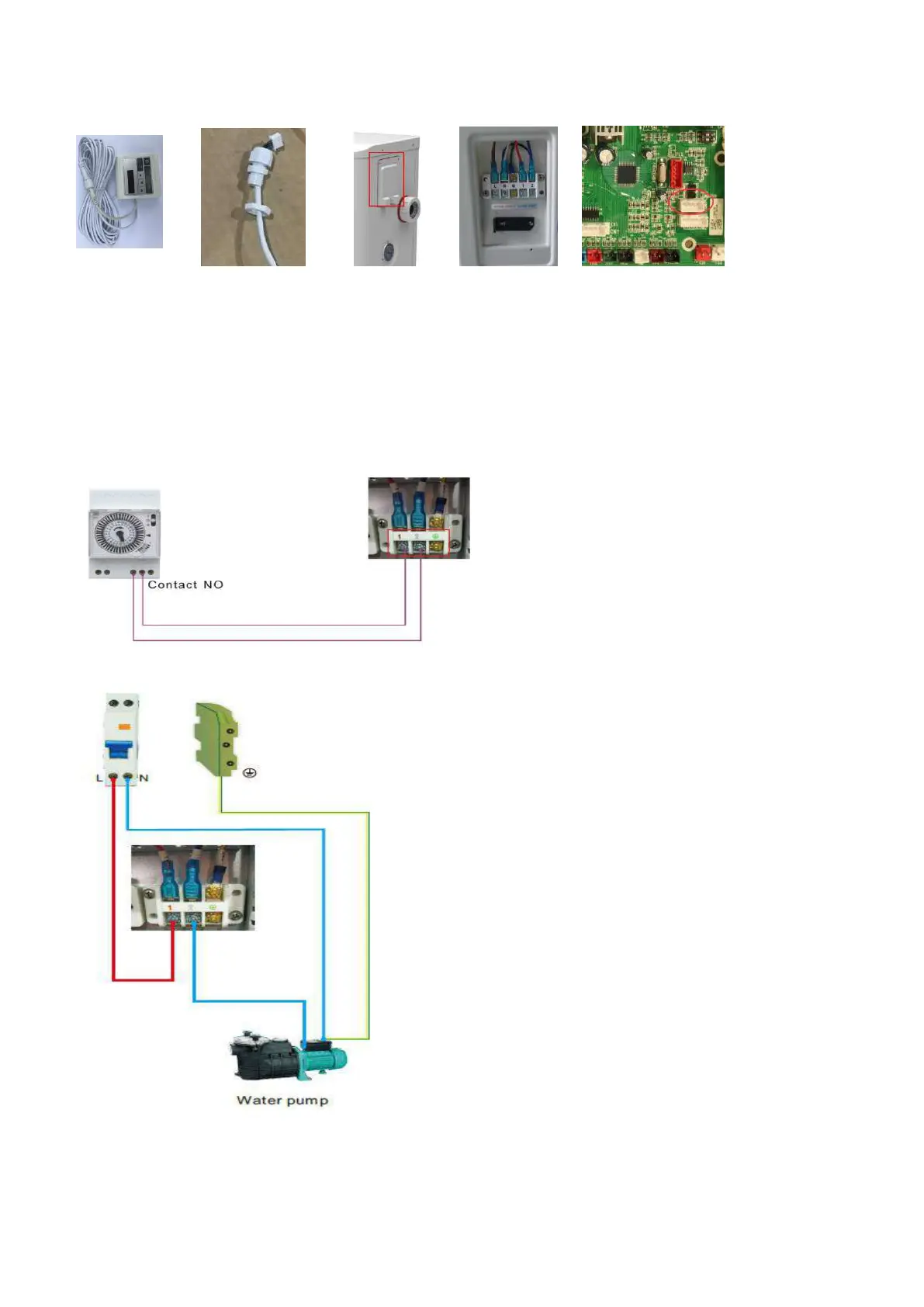

Photo(1) Photo(2) Photo(3) Photo(4) Photo(5)
- Il terminale con spina di collegamento con il pannello di controllo(foto 1)
- L
’
altro terminale del cavo di segnale(foto 2)
- Aprire il Coperchio scatola elettrica e farvi passare il cavo del display (foto 3, 4)
-Inserire il cablaggio nella posizione indicata (codice: COM 1 o COM-L) sulla scheda PC. (Photo5)
6.4 Collegamento per pilotare la pompa dell'acqua
Timer di collegamento con contatto privo di tensione
Collegamento della pompa con contatto privo di tensione
