Deutsch | 11
1 609 92A 1ES • 23.9.15
Bohrtiefe am Saugfix einstellen (siehe Bild G)
Sie können die gewünschte Bohrtiefe X auch bei
montiertem Saugfix festlegen.
– Schieben Sie das SDS-plus-Einsatzwerkzeug bis
zum Anschlag in die Werkzeugaufnahme SDS-
plus 1. Die Beweglichkeit des SDS-plus-Werk-
zeugs kann sonst zu einer falschen Einstellung
der Bohrtiefe führen.
– Lösen Sie die Flügelschraube 20 am Saugfix.
– Setzen Sie das Elektrowerkzeug ohne es einzu-
schalten fest auf die zu bohrende Stelle auf. Das
SDS-plus-Einsatzwerkzeug muss dabei auf der
Fläche aufsetzen.
– Verschieben Sie das Führungsrohr 21 des Saug-
fix so in seiner Halterung, dass der Saugfix-Kopf
auf der zu bohrenden Fläche aufliegt. Schieben
Sie das Führungsrohr 21 nicht weiter über das
Teleskoprohr 19 als nötig, sodass ein möglichst
großer Teil der Skala auf dem Teleskoprohr 19
sichtbar bleibt.
– Ziehen Sie die Flügelschraube 20 wieder fest.
Lösen Sie die Klemmschraube 17 am Tiefenan-
schlag des Saugfix.
– Verschieben Sie den Tiefenanschlag 18 so auf
dem Teleskoprohr 19, dass der im Bild gezeigte
Abstand X Ihrer gewünschten Bohrtiefe ent-
spricht.
– Ziehen Sie die Klemmschraube 17 in dieser Po-
sition fest.
Betrieb
Inbetriebnahme
Beachten Sie die Netzspannung! Die Span-
nung der Stromquelle muss mit den Angaben
auf dem Typenschild des Elektrowerkzeuges
übereinstimmen. Mit 230 V gekennzeichnete
Elektrowerkzeuge können auch an 220 V be-
trieben werden.
Betriebsart einstellen
Mit dem Schlag-/Drehstopp-Schalter 5 wählen Sie
die Betriebsart des Elektrowerkzeugs.
Hinweis: Ändern Sie die Betriebsart nur bei ausge-
schaltetem Elektrowerkzeug! Das Elektrowerkzeug
kann sonst beschädigt werden.
– Drehen Sie den Schlag-/Drehstopp-Schalter 5
auf die gewünschte Stellung.
Drehrichtung einstellen
Betätigen Sie den Drehrichtungsumschalter 8
nur bei Stillstand des Elektrowerkzeuges.
Mit dem Drehrichtungsumschalter 8 können Sie
die Drehrichtung des Elektrowerkzeuges ändern.
Rechtslauf: Drehen Sie den Drehrichtungsum-
schalter 8 bis zum Anschlag in Position .
Linkslauf: Drehen Sie den Drehrichtungsumschal-
ter 8 bis zum Anschlag in Position .
Stellen Sie die Drehrichtung zum Hammerbohren,
Bohren und Meißeln immer auf Rechtslauf.
Ein-/Ausschalten
Um Energie zu sparen, schalten Sie das Elektro-
werkzeug nur ein, wenn Sie es benutzen.
– Drücken Sie zur Inbetriebnahme des Elektro-
werkzeuges den Ein-/Ausschalter 7 und halten
Sie ihn gedrückt.
– Um das Elektrowerkzeug auszuschalten, lassen
Sie den Ein-/Ausschalter 7 los.
Bei niedrigen Temperaturen erreicht das Elektro-
werkzeug erst nach einer gewissen Zeit die volle
Hammerleistung/Schlagleistung.
Drehzahl/Schlagzahl einstellen
Sie können die Drehzahl/Schlagzahl des einge-
schalteten Elektrowerkzeugs stufenlos regulieren,
je nachdem, wie weit Sie den Ein-/Ausschalter 7
eindrücken.
Leichter Druck auf den Ein-/Ausschalter 7 bewirkt
eine niedrige Drehzahl/Schlagzahl. Mit zunehmen-
dem Druck erhöht sich die Drehzahl/Schlagzahl.
Überlastkupplung
Klemmt oder hakt das Einsatzwerkzeug, wird
der Antrieb zur Bohrspindel unterbrochen.
Halten Sie, wegen der dabei auftretenden
Kräfte, das Elektrowerkzeug immer mit beiden
Händen gut fest und nehmen Sie einen festen
Stand ein.

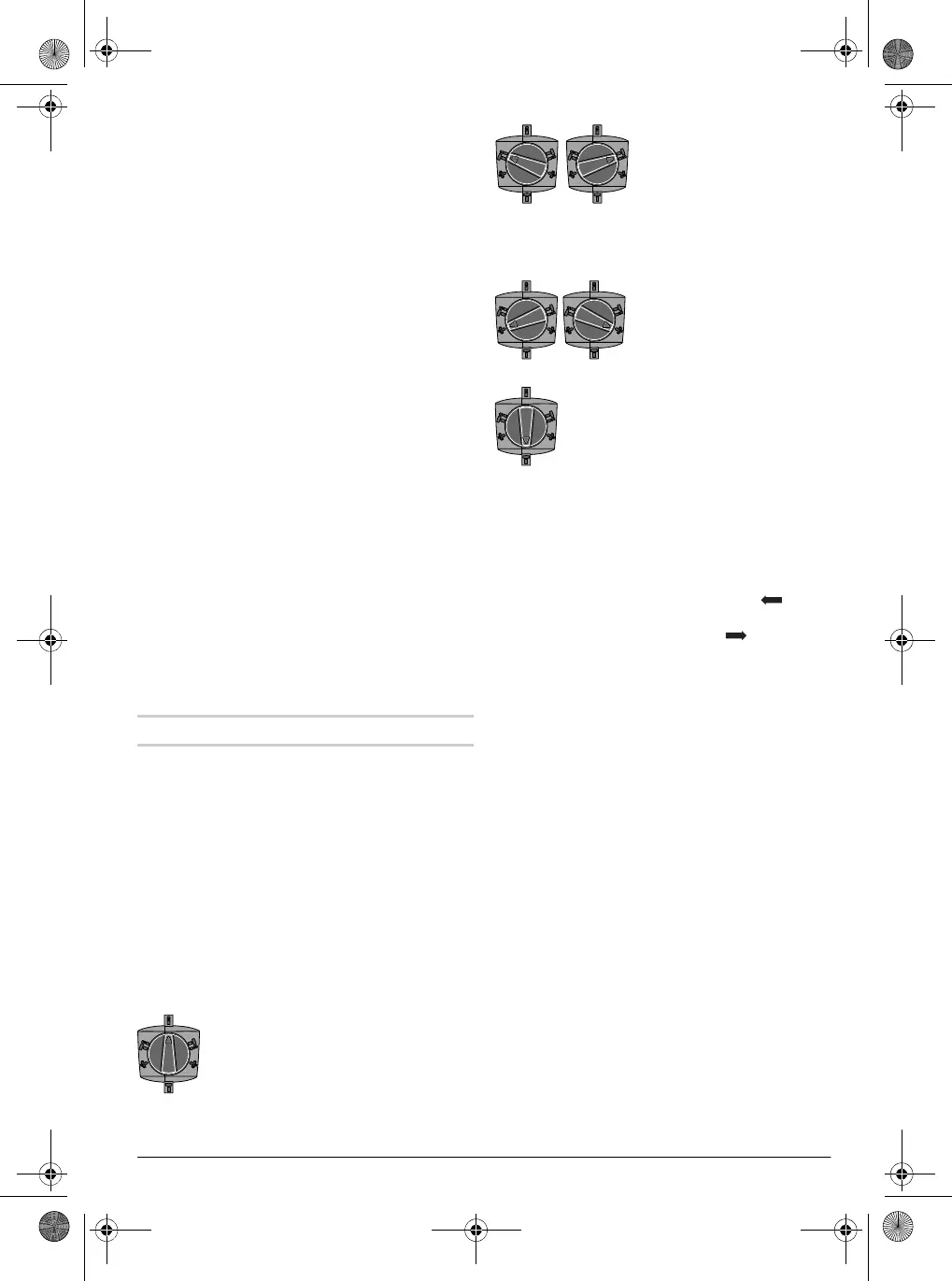

Position zum Bohren ohne
Schlag in Holz, Metall, Kera-
mik und Kunststoff sowie
zum Schrauben und Gewin-
deschneiden
Position zum Hammerboh-
ren in Beton oder Stein
Falls sich das Einsatzwerk-
zeug beim Einschalten nicht
sofort dreht, lassen Sie das
Elektrowerkzeug langsam
laufen, bis sich das Einsatz-
werkzeug mitdreht.
Position zum Verstellen der
Meißelposition
Position zum Meißeln
