– Nyomja meg a 9 mélységi ütköző beállító gom-
bot és vegye ki a 11 mélységi ütközőt. Nyomja
meg még egyszer a 9 gombot és helyezze be
előlről a Saugfix-berendezést a 10 pótfogantyú-
ba.
– Csatlakoztasson egy elszívó tömlőt (19 mm át-
mérő, külön tartozék) a Saugfix-berendezés 16
elszívó nyílásához.
A porszívónak alkalmasnak kell lennie a megmun-
kálásra kerülő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatá-
sú vagy száraz porok elszívásához egy speciálisan
erre a célra gyártott porszívót kell használni.
A furatmélység beállítása felszerelt Saugfix-be-
rendezés esetén (lásd a „G” ábrát)
A kívánt X furatmélységet felszerelt Saugfix-beren-
dezés mellett is be lehet állítani.
– Tolja be ütközésig az SDS-plus betétszerszámot
az 1 SDS-plus szerszámbefogó egységbe. Ellen-
kező esetben az SDS-plus szerszám mozoghat
és ez hibás furatmélység beállításához vezethet.
– Oldja ki a 20 szárnyascsavart a Saugfix beren-
dezésen.
– Anélkül hogy bekapcsolná, nyomja rá erőtelje-
sen az elektromos kéziszerszámot a kifúrásra ke-
rülő felületre. Az SDS-plus betétszerszámnak fel
kell ülnie a felületre.
– Tolja el annyira a tartójában a Saugfix-beren-
dezés 21 vezetőcsövét, hpgy a Saugfix-fej fel-
feküdjön a furásra kerülő felületre. Ne tolja el job-
ban a 21 vezetőcsövet a 19 teleszkópos csövön,
mint amennyire szükséges, hogy a 19 teleszkó-
pos cső skálájának minél nagyobb része látható
maradjon.
– Húzza meg ismét szorosra a 20 szárnyascsavart.
Lazítsa ki a Saugfix-berendezés mélységi
ütközőjének 17 szorítócsavarját.
– Tolja el úgy a
18 mélységi ütközőt a 19 teleszkó-
pos csövön, hogy az ábrán látható X távolság
megfeleljen a kívánt furatmélységnek.
– Húzza meg ebben a helyzetben szorosra a 17
szorítócsavart.
Üzemeltetés
Üzembe helyezés
Ügyeljen a helyes hálózati feszültségre! Az
áramforrás feszültségének meg kell egyeznie
az elektromos kéziszerszám típustábláján ta-
lálható adatokkal. A 230 V-os berendezéseket
220 V hálózati feszültségről is szabad üzemel-
tetni.
Az üzemmód beállítása
Az 5 Ütésleállítás/Forgásleállítás átkapcsolóval az
elektromos kéziszerszám üzemmódját lehet kivá-
lasztani.
Megjegyzés: Az üzemmódot csak kikapcsolt elekt-
romos kéziszerszámon szabad átkapcsolni! Ellen-
kező esetben az elektromos kéziszerszám megron-
gálódhat.
– Forgassa el az 5 Ütésleállítás/Forgásleállítás át-
kapcsolót a kívánt helyzetbe.
Forgásirány beállítása
A 8 forgásirányváltó kapcsolót csak álló elekt-
romos kéziszerszám mellett szabad átkap-
csolni.
Az elektromos kéziszerszám forgásirányát a 8 for-
gásirány átkapcsolóval lehet átkapcsolni.
Jobbra forgás: Forgassa el ütközésig a 8 forgási-
rány-átkapcsolót az alábbi helyzetbe: .
Balra forgás: Forgassa el ütközésig a 8 forgási-
rány-átkapcsolót az alábbi helyzetbe: .
A forgásirányt ütvefúráshoz, fúráshoz és véséshez
mindig jobbra kell beállítani.
Be- és kikapcsolás
Az energia megtakarítására az elektromos kéziszer-
szémot csak akkor kapcsolja be, ha használja.
– Az elektromos kéziszerszám üzembe helyezé-
séhez nyomja be és tartsa benyomva a 7 be-/ki-
kapcsolót.

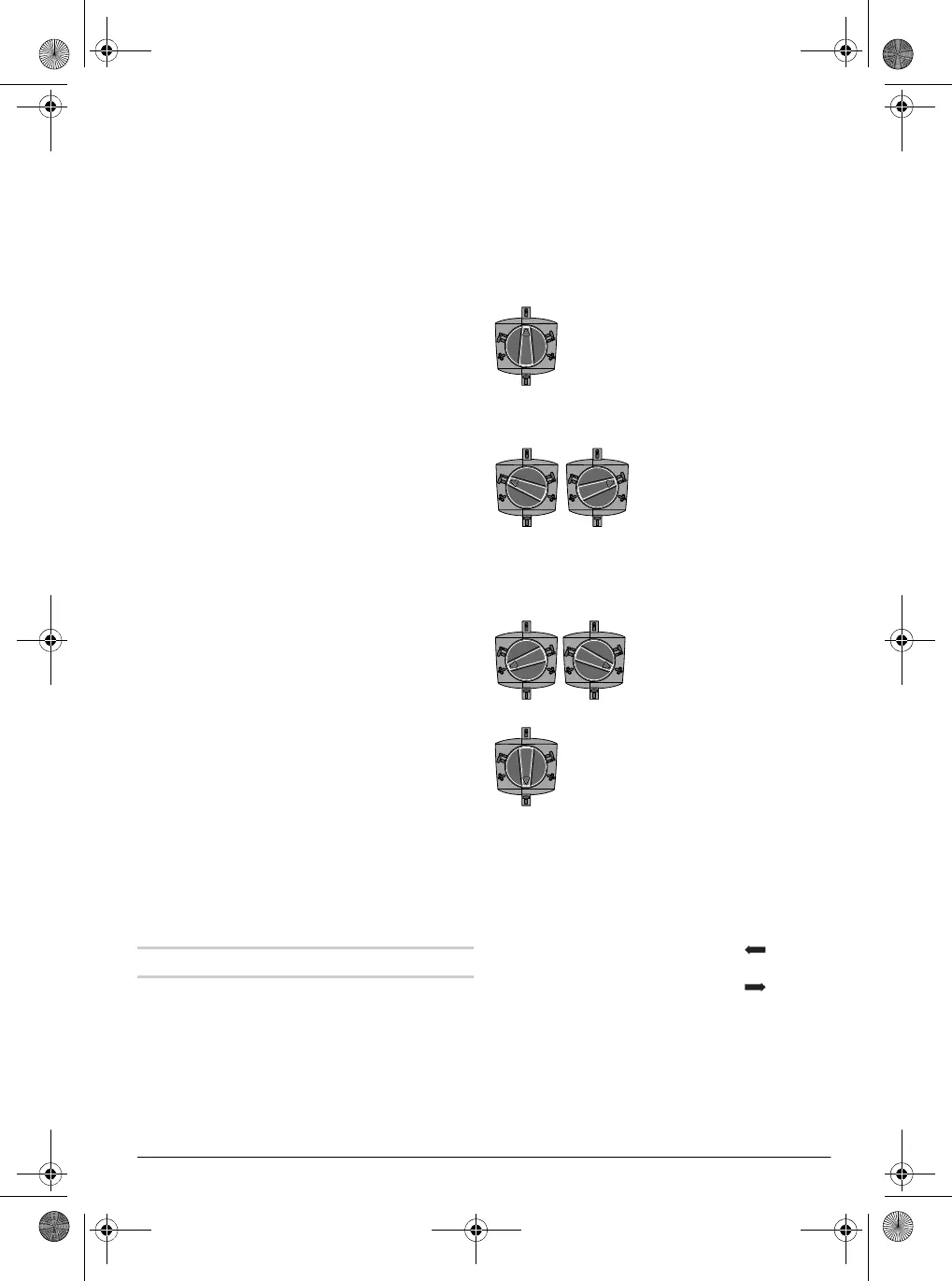

A fában, fémekben, kerá-
miában és műanyagokban
ütés nélkül végzett Fúrás-
hoz, valamint csavarozás-
hoz és menetmetszéshez
szükséges helyzet
Betonban vagy kőben vég-
zett Ütvefúrásra szolgáló
helyzet
Ha a betétszerszám a be-
kapcsoláskor nem kezd el
azonnal forogni, akkor járas-
sa lassan az elektromos ké-
ziszerszámot, amíg a betét-
szerszám is forogni kezd.
Helyzet a véső helyzetének
beállítására
Vésésre szolgáló helyzet
