144 | Hrvatski
1 609 92A 1ES • 23.9.15
– Okrenite prekidač za zaustavljanje udaraca/rota-
cije 5 u položaj »bušenje«.
Vađenje radnog alata bez SDS-plus
(vidjeti sliku E)
– Čvrsto držite prsten za držanje brzostežuće za-
mjenjive stezne glave 13. Otvorite stezač alata
okretanjem prednje čahure u smjeru simbola
»«.
– Uklonite radni alat.
Usisavanje prašine sa Saugfix (pribor)
Prašina od materijala kao što su premazi sa sadr-
žajem olova, neke vrste drva, mineralnih materi-
jala i metala, može biti štetna za zdravlje. Dodiri-
vanje ili udisanje prašine može uzrokovati alergij-
ske reakcije i/ili oboljenja dišnih putova korisni-
ka električnog alata ili osoba koje se nalaze u bli-
zini.
Određena vrsta prašine, kao što je npr. prašina
od hrastovine ili bukve smatra se kanceroge-
nom, posebno u kombinaciji sa dodatnim tvari-
ma za obradu drva (kromat, zaštitna sredstva za
drvo). Materijal koji sadrži azbest smiju obrađiva-
ti samo stručne osobe.
–Po mogućnosti koristite usisavanje prašine
prikladno za materijal.
– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa fil-
terom klase P2.
Pridržavajte se važećih propisa za obrađivane
materijale.
Izbjegavajte nakupljanje prašine na radnom
mjestu. Prašina se može lako zapaliti.
Montaža Saugfix (vidjeti sliku F)
Za usisavanje prašine potreban je Saugfix (pribor).
Kod bušenja će Saugfix odskočiti natrag, tako da
će se glava Saugfix uvijek neposredno držati na
podlozi.
– Pritisnite tipku za namještanje graničnika dubine
9 i uklonite graničnik dubine 11. Ponovno pri-
tisnite tipku 9 i umetnite Saugfix sa prednje stra-
ne u dodatnu ručku 10.
– Priključite usisno crijevo (promjera 19 mm, pri-
bor) na usisni otvor 16 Saugfixa.
Usisavač mora biti prikladan za obrađivani materi-
jal.
Kod usisavanja suhe prašine ili prašine koja je po-
sebno opasna za zdravlje, treba koristiti specijalni
usisavač.
Namještanje dubine bušenja na Saugfix
(vidjeti sliku G)
Željenu dubinu bušenja X možete utvrditi i kod
montiranog Saugfix.
– Uvucite SDS-plus radni alat do graničnika u ste-
zač alata SDS-plus 1. Mogućnost pomicanja
SDS-plus alata mogla bi inače dovesti do pogreš-
nog namještanja dubine bušenja.
– Otpustite leptirasti vijak 20 na Saugfix.
– Stavite električni alat bez uključivanja čvrsto na
bušeno mjesto. SDS-plus radni alat mora se kod
toga osloniti na bušeno mjesto.
–Pomaknite vodeću cijev 21 Saugfix-a u njego-
vom držaču, tako da Saugfix glava naliježe na bu-
šenu površinu. Vodeću cijev 21 ne pomičite pre-
ko teleskopske cijevi 19 dalje nego što je potreb-
no, tako da na teleskopskoj cijevi 19 ostane vid-
ljiv po mogućnosti veliki dio skale.
– Ponovno stegnite leptirasti vijak 20. Otpustite
stezni vijak 17 na graničniku dubine Saugfix.
– Pomaknite graničnik dubine 18 tako na tele-
skopskoj cijevi 19, da razmak X prikazan na slici
odgovara vašoj željenoj dubini bušenja.
– Stegnite stezni vijak 17 u ovom položaju.
Rad
Puštanje u rad
Pridržavajte se mrežnog napona! Napon izvora
struje mora se podudarati s podacima na tip-
skoj pločici električnog alata. Električni alati
označeni s 230 V mogu raditi i na 220 V.
Namještanje vrste rada
Sa prekidačem za zaustavljanje udaraca/rotacije 5
odaberite način rada električnog alata.
Napomena: Vrstu rada promijenite samo kod is-
ključenog električnog alata! Električni alat bi se ina-
če mogao oštetiti.
– Okrenite prekidač za zaustavljanje udaraca/rota-
cije 5 u željeni položaj.

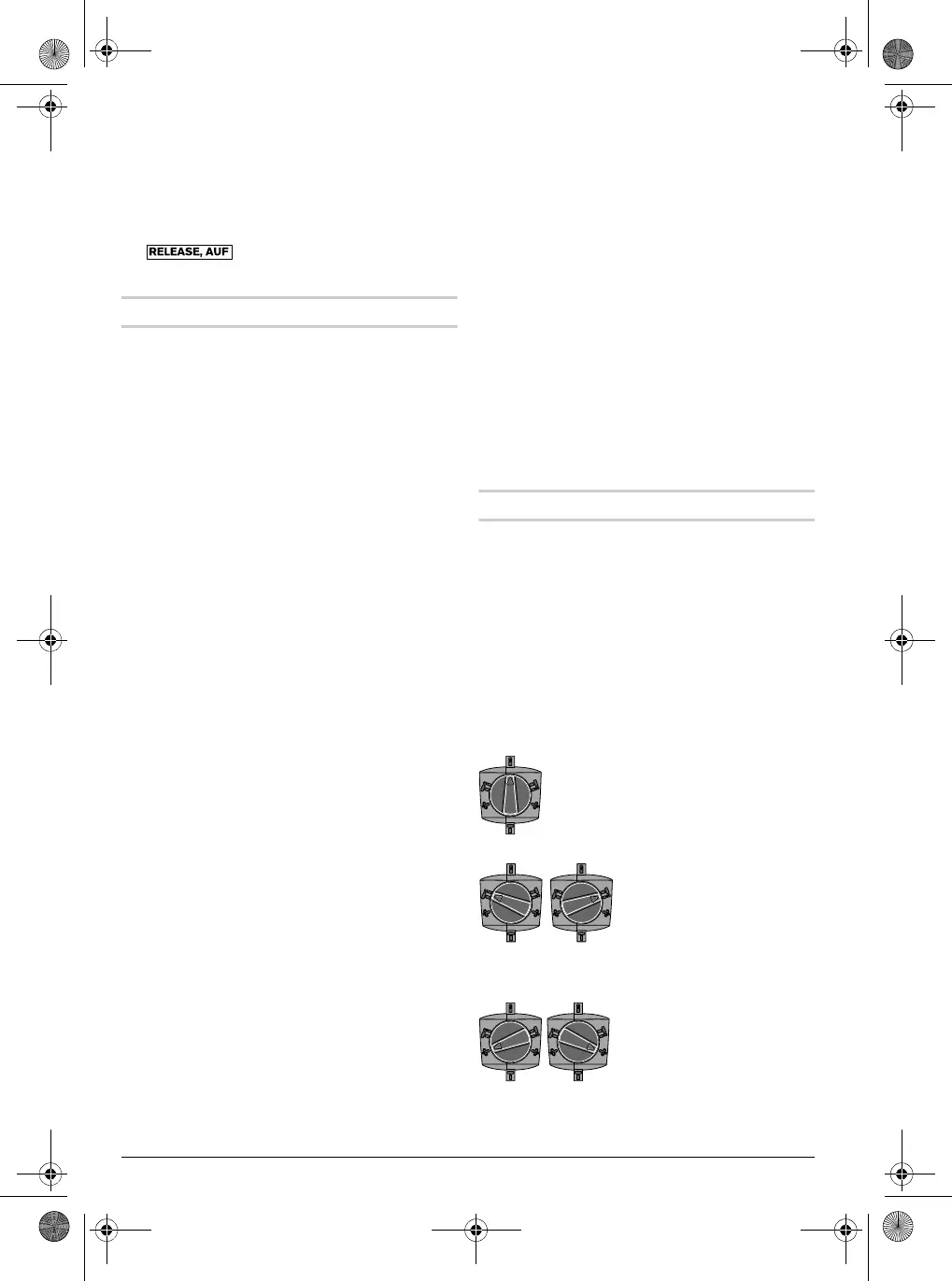

Položaj za bušenje bez čeki-
ća u drvo, metal, keramiku i
plastiku, kao i za uvijanje vi-
jaka i rezanje navoja
Položaj za bušenje čekićem
u beton ili kamen
Ukoliko se radni alat kod
uključivanja neće odmah
okrenuti, ostavite da elek-
trični alat polako radi sve
dok se ne okrene.
Položaj za namještanje polo-
žaja dlijeta
OBJ_BUCH-735-005.book Page 144 Wednesday, September 23, 2015 10:20 AM
