24 | Français
1 609 92A 1ES • 23.9.15
Pour l’aspiration de poussières particulièrement
nuisibles à la santé, cancérigènes ou sèches, utili-
sez des aspirateurs spécifiques.
Régler la profondeur de perçage sur le Saugfix
(voir figure G)
Vous pouvez aussi régler la profondeur de
perçage X quand le Saugfix est déjà monté.
– Poussez à fond l’outil de travail SDS-plus dans le
porte-outil SDS-plus 1. Sinon, la mobilité de l’ou-
til SDS-plus pourrait conduire à un réglage erro-
né de la profondeur de perçage.
– Dévissez la vis papillon 20 du Saugfix.
– Appuyez fermement l’outil électroportatif éteint
sur le point à percer. L’outil de travail SDS-plus
doit toucher la surface.
– Poussez le tuyau de guidage 21 du Saugfix dans
sa fixation de manière à ce que la tête du Saugfix
soit posée sur la surface à percer. Ne poussez
pas le tuyau de guidage 21 plus que nécessaire
par dessus le tube télescopique 19, de manière
à ce que la plus grande partie possible de la gra-
duation sur le tube télescopique 19 reste visible.
– Resserrez fermement la vis papillon 20. Dévissez
la borne à vis 17 de la butée de profondeur du
Saugfix.
– Poussez la butée de profondeur 18 sur le tube
télescopique 19 de manière à ce que l’écart X
montré sur la figure corresponde à la profondeur
de perçage souhaitée.
– Resserrez fermement la borne à vis 17 dans
cette position.
Mise en marche
Mise en service
Tenez compte de la tension du réseau ! La ten-
sion de la source de courant doit corres-
pondre aux indications se trouvant sur la
plaque signalétique de l’outil électroportatif.
Les outils électroportatifs marqués 230 V
peuvent également fonctionner sur 220 V.
Réglage du mode de fonctionnement
Au moyen du stop de rotation/de frappe 5, sélec-
tionnez le mode d’exploitation souhaité de l’outil
électroportatif.
Note : Ne changez le mode de fonctionnement que
lorsque l’outil électroportatif est éteint ! Sinon, l’ou-
til électroportatif pourrait être endommagé.
– Tournez le stop de rotation/de frappe 5 pour le
mettre dans la position souhaitée.
Sélection du sens de rotation
N’actionnez le commutateur du sens de rota-
tion 8 qu’à l’arrêt total de l’appareil électropor-
tatif.
A l’aide du commutateur du sens de rotation 8, il
est possible de modifier le sens de rotation de l’ou-
til électroportatif.
Rotation à droite : Tourner le commutateur du
sens de rotation 8 jusqu’à butée en position .
Rotation à gauche : Tourner le commutateur du
sens de rotation 8 jusqu’à butée en position .
Mettez toujours le sens de rotation sur la droite
pour le perçage en frappe, le perçage et le buri-
nage.
Mise en Marche/Arrêt
Afin d’économiser l’énergie, ne mettez l’outil élec-
troportatif en marche que quand vous l’utilisez.
–Pour mettre l’outil électroportatif en marche, ap-
puyez sur l’interrupteur Marche/Arrêt 7 et main-
tenez-le appuyé.
–Pour arrêter l’outil électroportatif, relâchez l’in-
terrupteur Marche/Arrêt 7.
Si la température de l’air est très basse, l’appareil
n’atteint sa pleine puissance de percussion/capa-
cité de frappe qu’au bout d’un certain temps.

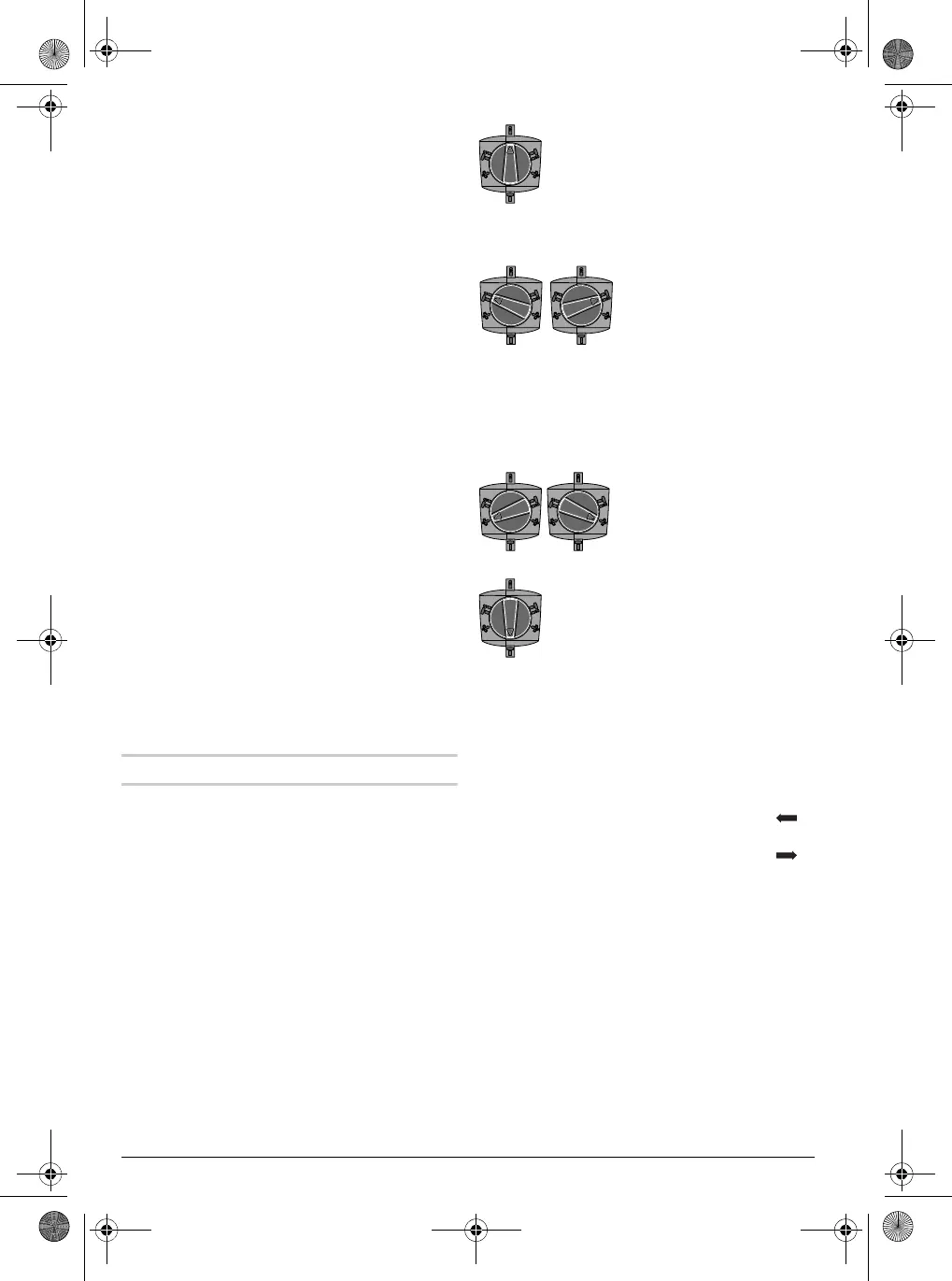

Position pour le perçage
sans frappe du bois, du mé-
tal, de la céramique ou de
matières plastiques ainsi
que pour le vissage et le ta-
raudage
Position pour le perçage en
frappe dans le béton et
dans la pierre naturelle
Au cas où l’outil de travail ne
tournerait pas immédiate-
ment après la mise en
marche de l’outil électropor-
tatif, faites tourner lente-
ment ce dernier jusqu’à ce
que l’outil de travail tourne
avec.
Position pour changer la po-
sition du burin
Position pour le burinage
OBJ_BUCH-735-005.book Page 24 Wednesday, September 23, 2015 10:20 AM
