Ajustar a profundidade de perfuração no Saugfix
(veja figura G)
A profundidade de perfuração X desejada, tam-
bém pode ser determinada com o Saugfix monta-
do.
– Introduzir a ferramenta de trabalho SDS-plus
completamente na fixação da ferramenta SDS-
plus 1. Caso contrário a mobilidade da ferramen-
ta SDS-plus pode levar a um ajuste incorreto da
profundidade de perfuração.
– Soltar o parafuso de orelhas 20 do Saugfix.
– Apoiar a ferramenta elétrica, desligada, firme-
mente sobre o local a ser furado. A ferramenta
de trabalho SDS-plus deve estar apoiada sobre
a superfície.
– Deslocar o tubo de guia 21 do Saugfix em seu
dispositivo de fixação, de modo que a ponta do
Saugfix esteja apoiada sobre a superfície a ser
furada. Não deslocar o tubo de guia 21 mais do
que necessário sobre o tubo telescópico 19, de
modo que a maior parte possível da escala do tu-
bo telescópico 19 permaneça visível.
– Reapertar a porca de orelhas 20. Soltar o para-
fuso de aperto 17 no limitador de profundidade
do Saugfix.
– Deslocar o limitador de profundidade 18 sobre o
tubo telescópico 19, de modo que a distância X,
indicada na figura, corresponda à profundidade
de perfuração desejada.
– Apertar o parafuso de aperto 17 nesta posição.
Funcionamento
Colocação em funcionamento
Observar a tensão de rede! A tensão da fonte
de corrente deve coincidir com a indicada na
chapa de identificação da ferramenta elétrica.
Ferramentas elétricas marcadas para 230 V
também podem ser operadas com 220 V.
Ajustar o tipo de funcionamento
Com o interruptor de percussão/paragem de rota-
ção 5 é possível selecionar o tipo de funcionamen-
to.
Nota: Só mudar de tipo de funcionamento com a
ferramenta elétrica desligada! Caso contrário, é
possível que a ferramenta elétrica seja danificada.
– Girar o interruptor de percussão/paragem de ro-
tação 5 para a posição desejada.
Ajustar o sentido de rotação
Só acionar o comutador de sentido de rotação
8 com a ferramenta elétrica parada.
Com o comutador do sentido de rotação 8 é possí-
vel mudar o sentido de rotação da ferramenta elé-
trica.
Rotação à direita: Girar o comutador do sentido
de rotação 8 completamente para a posição .
Rotação à esquerda: Girar o comutador do senti-
do de rotação 8 completamente para a posição
.
Ajustar o sentido de rotação para furar com per-
cussão, furar e cinzelar sempre na marcha à direi-
ta.
Ligar e desligar
Para poupar energia só deverá ligar a ferramenta
elétrica quando ela for utilizada.
– Para a colocação em funcionamento da ferra-
menta elétrica deverá pressionar o interruptor de
ligar-desligar 7 e manter pressionado.
–Para desligar a ferramenta elétrica, deverá soltar
novamente o interruptor de ligar-desligar 7.
A temperaturas baixas a ferramenta elétrica só al-
cança a sua plena potência de impacto/de percus-
são após um certo tempo.
Ajustar o n.º de rotações/de percussões
O número de rotações/de percussões da ferra-
menta elétrica ligada pode ser regulado sem esca-
lonamento, dependendo de quanto premir o inter-
ruptor de ligar-desligar 7.
Uma leve pressão sobre o interruptor de ligar-des-
ligar 7 provoca um baixo n.º de rotações/n.º de
percussões. Aumentando a pressão, é aumentado
o n.º de rotações/n.º de percussões.

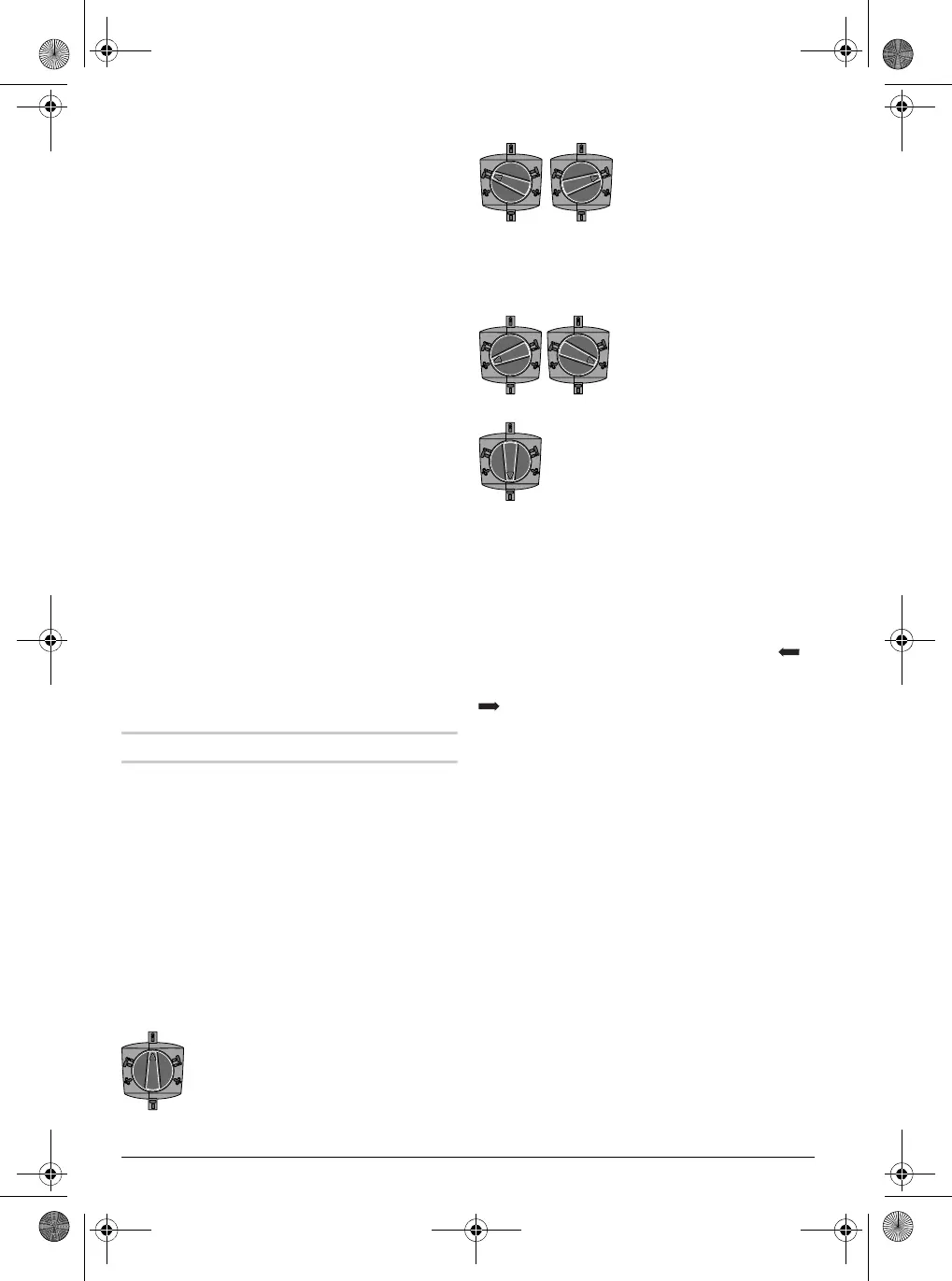

Posição para furar sem per-
cussão, em madeira, metal,
cerâmica e plástico, assim
como para aparafusar e cor-
tar roscas
Posição para furar com per-
cussão em betão ou pedra
Se após ligar a ferramenta
elétrica, a ferramenta de tra-
balho não girar imediata-
mente, deverá deixar a ferra-
menta elétrica funcionar
lentamente até a ferramenta
de trabalho girar também.
Posição para ajustar a posi-
ção do cinzel
Posição para cinzelar
