Italiano | 45
1 609 92A 1ES • 23.9.15
– Si consiglia di portare una mascherina protet-
tiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese
per i materiali da lavorare.
Evitare accumuli di polvere sul posto di lavoro.
Le polveri si possono incendiare facilmente.
Montaggio dell’aspiratore Saugfix (vedi figura F)
Per l’aspirazione polvere è necessario un aspirato-
re Saugfix (accessorio opzionale). Quando si ese-
guono forature il dispositivo di aspirazione Saugfix
si sposta all’indietro in modo che la testina del
Saugfix possa essere tenuta sempre vicina alla ba-
se.
– Premere il tasto per la regolazione della battuta
in profondità 9 ed estrarre la guida di profondità
11. Premere di nuovo il tasto 9 ed inserire dalla
parte anteriore l’aspiratore Saugfix nell’impugna-
tura supplementare 10.
– Collegare un tubo di aspirazione (diametro
19 mm, accessorio opzionale) all’apertura di
aspirazione 16 dell’aspiratore Saugfix.
L’aspirapolvere deve essere adatto per il materiale
da lavorare.
Utilizzare un aspiratore speciale per l’aspirazione di
polveri particolarmente nocive per la salute, cance-
rogene oppure polveri asciutte.
Regolazione della profondità della foratura al
Saugfix (vedi figura G)
È possibile determinare la profondità della foratura
X richiesta anche con aspiratore Saugfix montato.
– Spingere l’utensile accessorio SDS-plus fino alla
battuta nell’attacco dell’utensile SDS-plus 1. In
caso contrario la mobilità dell’utensile accesso-
rio SDS-plus può impedire che la profondità del-
la foratura possa essere regolata correttamente.
–Allentare la vite ad alette 20 all’aspiratore
Saugfix.
– Applicare l’elettroutensile sul punto di foratura
poggiandolo bene e senza accenderlo. Così fa-
cendo, l’accessorio SDS-plus deve poggiare sul-
la superficie.
– Spingere il tubo di guida 21 dell’aspiratore
Saugfix nel suo supporto in modo tale che la te-
stina del Saugfix poggi sulla superficie da forare.
Non spingere il tubo di guida 21 più del neces-
sario oltre il tubo telescopico 19 in modo che re-
sti visibile la maggior parte possibile della scala
graduata del tubo telescopico 19.
– Stringere di nuovo bene la vite ad alette 20. Al-
lentare la vite di bloccaggio 17 alla boccola di
profondità dell’aspiratore Saugfix.
– Spostare la boccola di profondità 18 sul tubo te-
lescopico 19 in modo tale che la distanza X rap-
presentata nella figura corrisponda alla profondi-
tà di foratura richiesta.
– Avvitare forte la vite di bloccaggio 17 in questa
posizione.
Uso
Messa in funzione
Osservare la tensione di rete! La tensione del-
la rete deve corrispondere a quella indicata
sulla targhetta dell’elettroutensile. Gli elettrou-
tensili con l’indicazione di 230 V possono es-
sere collegati anche alla rete di 220 V.
Regolazione del modo operativo
Con l’interruttore arresto rotazione/percussione 5
scegliere il modo operativo dell’elettroutensile.
Nota bene: Modificare il modo operativo solo
quando l’elettroutensile è spento! In caso contrario
l’elettroutensile può subire dei danni.
– Ruotare l’interruttore arresto rotazione/percus-
sione 5 nella posizione desiderata.
Impostazione del senso di rotazione
Azionare il commutatore del senso di rotazio-
ne 8 soltanto quando l’elettroutensile si trova
in posizione di fermo.
Con il commutatore del senso di rotazione 8 è pos-
sibile commutare il senso di rotazione dell’elettrou-
tensile.
Rotazione destrorsa: Ruotare il commutatore del
senso di rotazione 8 fino all’arresto in posizione
.

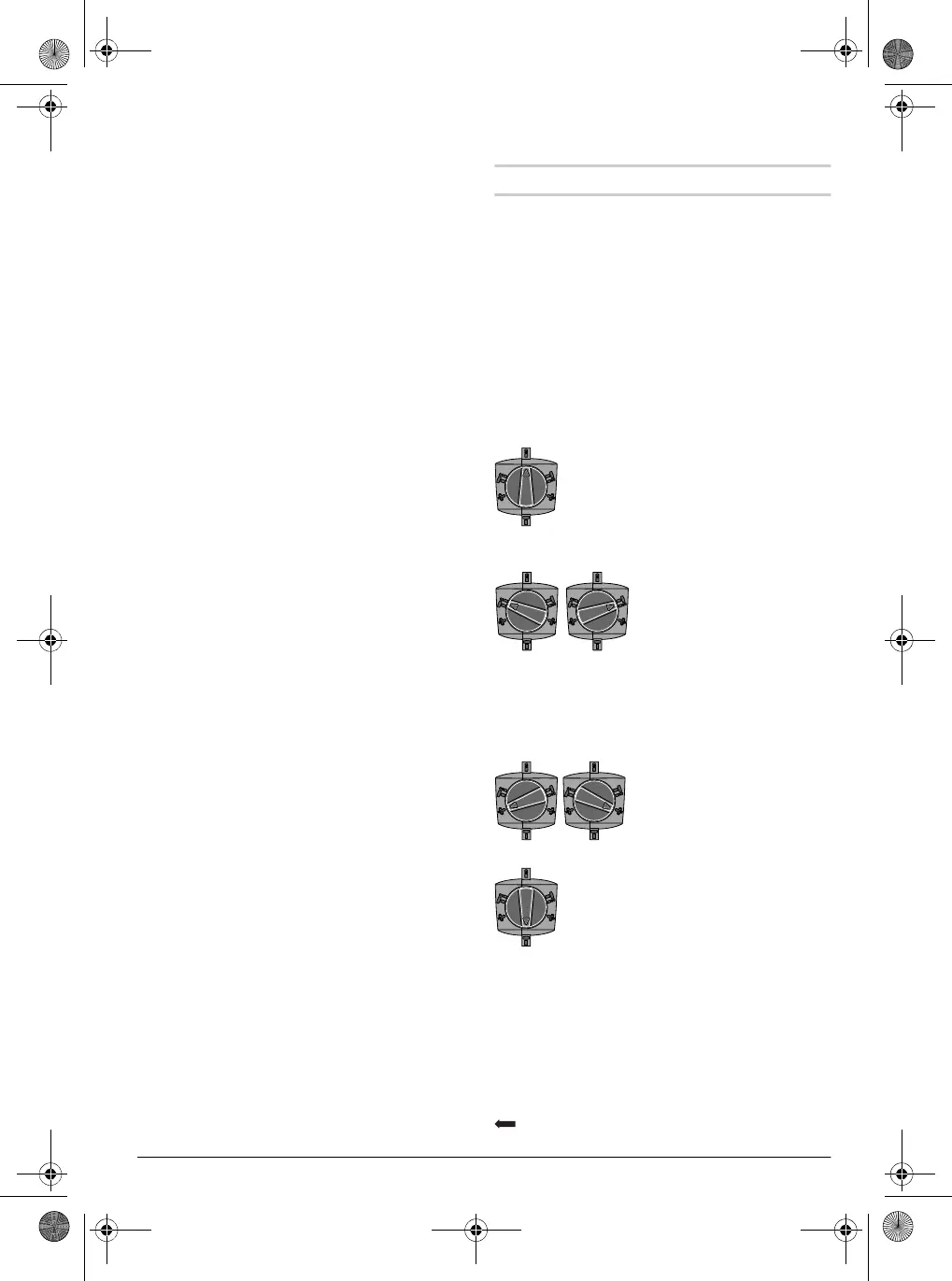

Posizione per foratura sen-
za percussione nel legname,
metallo, ceramica e materia-
le sintetico ed anche per av-
vitatura e filettatura
Posizione per forature bat-
tenti nel calcestruzzo oppu-
re materiale pietroso
Qualora all’accensione
l’utensile accessorio non do-
vesse ruotare subito, far fun-
zionare lentamente l’elettro-
utensile fino a quando
l’utensile accessorio ruota
anch’esso.
Posizione per la regolazione
della posizione per scalpel-
latura
Posizione per scalpellatura
OBJ_BUCH-735-005.book Page 45 Wednesday, September 23, 2015 10:20 AM
