52 | Nederlands
1 609 92A 1ES • 23.9.15
Boordiepte op zuigmond instellen
(zie afbeelding G)
U kunt de gewenste boordiepte X ook instellen als
de zuigmond gemonteerd is.
– Duw het SDS-plus inzetgereedschap tot aan de
aanslag in de SDS-plus gereedschapopname 1.
De beweegbaarheid van het SDS-plus gereed-
schap kan anders tot een verkeerde instelling
van de boordiepte leiden.
–Draai de vleugelschroef 20 op de zuigmond los.
– Plaats het elektrische gereedschap zonder het in
te schakelen stevig op de plaats waar moet wor-
den geboord. Het SDS-plus inzetgereedschap
moet daarbij het oppervlak raken.
– Verschuif de geleidingsbuis 21 van de zuigmond
zo in zijn houder dat de zuigmondkop het opper-
vlak waarin moet worden geboord raakt. Schuif
de geleidingsbuis 21 niet verder over de teles-
coopbuis 19 dan nodig, zodat een zo groot mo-
gelijk gedeelte van de schaalverdeling op de te-
lescoopbuis 19 zichtbaar blijft.
–Draai de vleugelschroef 20 weer vast. Draai de
klemschroef 17 op de diepteaanslag van de
zuigmond los.
– Verschuif de diepteaanslag 18 zodanig op de te-
lescoopbuis 19, dat de in de afbeelding getoon-
de afstand X met de door u gewenste boordiepte
overeenkomt.
– Draai de klemschroef 17 in deze stand vast.
Gebruik
Ingebruikneming
Let op de netspanning! De spanning van de
stroombron moet overeenkomen met de gege-
vens op het typeplaatje van het elektrische ge-
reedschap. Met 230 V aangeduide elektrische
gereedschappen kunnen ook met 220 V wor-
den gebruikt.
Functie instellen
Met de slagstop-/draaistopschakelaar 5 kiest u de
functie van het elektrische gereedschap.
Opmerking: Wijzig de functie alleen wanneer het
elektrische gereedschap uitgeschakeld is. Anders
kan het elektrische gereedschap beschadigd ra-
ken.
– Draai de slagstop-/draaistopschakelaar 5 in de
gewenste stand.
Draairichting instellen
Bedien de draairichtingomschakelaar 8 alleen
als het elektrische gereedschap stilstaat.
Met de draairichtingomschakelaar 8 kunt u de
draairichting van het elektrische gereedschap wijzi-
gen.
Rechtsdraaien: Draai de draairichtingomschake-
laar 8 tot aan de aanslag in stand .
Linksdraaien: Draai de draairichtingomschakelaar
8 tot aan de aanslag in stand .
Zet de draairichting voor hamerboor-, boor- en hak-
werkzaamheden altijd op rechtsdraaien.
In- en uitschakelen
Om energie te besparen, schakelt u het elektrische
gereedschap alleen in wanneer u het gebruikt.
– Als u het elektrische gereedschap wilt inschake-
len drukt u op de aan/uit-schakelaar 7 en houdt
u deze ingedrukt.
– Als u het elektrische gereedschap wilt uitscha-
kelen laat u de aan/uit-schakelaar 7 los.
Bij lage temperaturen bereikt het elektrische ge-
reedschap pas na een bepaalde tijd zijn volledige
hamer- of slagcapaciteit.

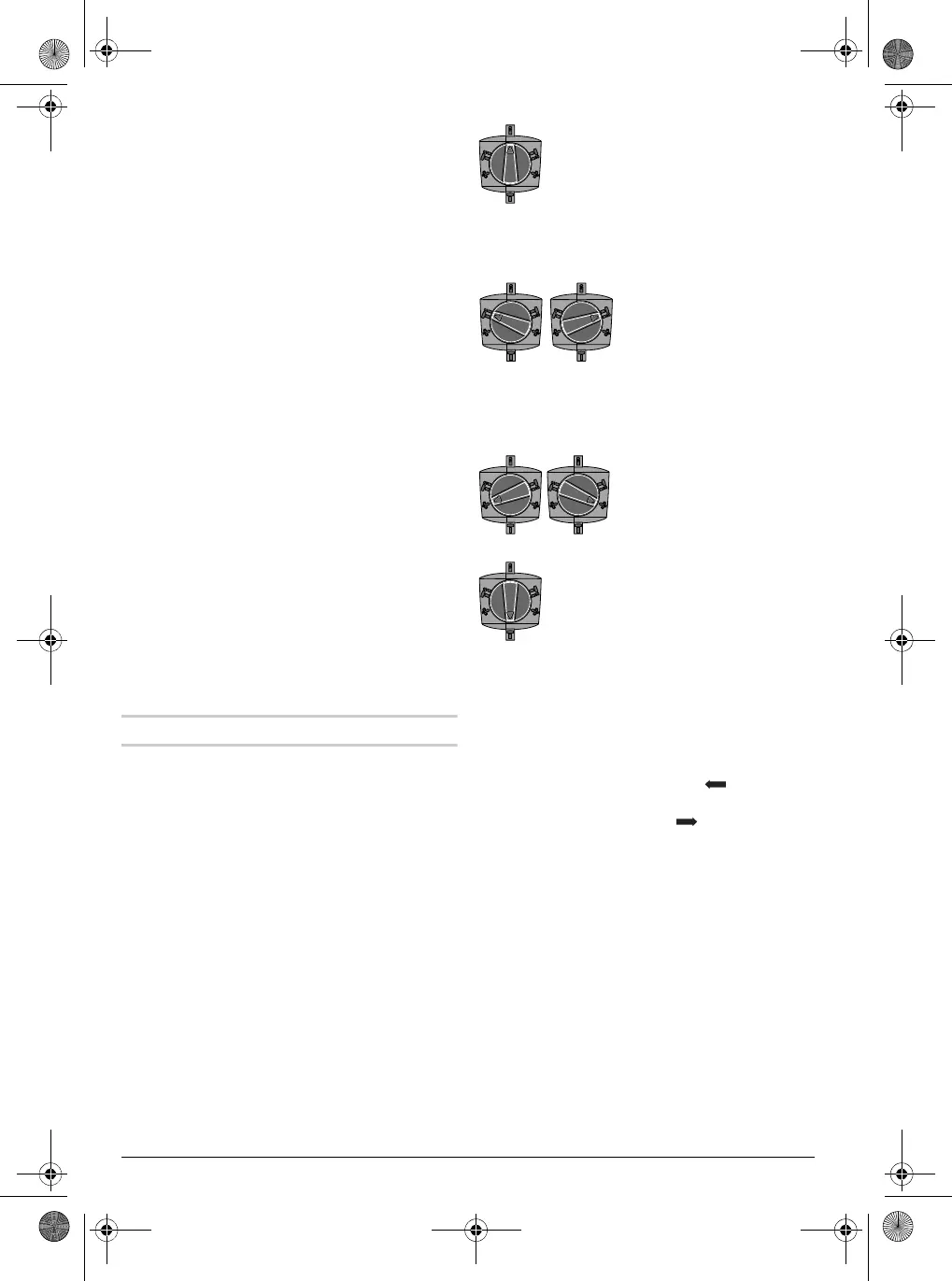

Positie voor boorwerkzaam-
heden zonder slag in hout,
metaal, keramiek en kunst-
stof, voor het in- en losdraai-
en van schroeven en voor
het snijden van schroef-
draad
Positie voor hamerboor-
werkzaamheden in beton of
steen
Als het inzetgereedschap bij
het inschakelen niet meteen
draait, laat u het elektrische
gereedschap langzaam lo-
pen tot het inzetgereed-
schap mee draait.
Positie voor het verstellen
van de hakpositie
Positie voor hakwerkzaam-
heden
