76 | Suomi
1 609 92A 1ES • 23.9.15
Pölyn imu käyttäen imuvartta (Saugfix)
(lisätarvike)
Materiaalien, kuten lyijypitoisen pinnoitteen,
muutamien puulaatujen, kivennäispölyt ja metal-
lipölyt voivat olla terveydelle vaarallisia. Pölyn
kosketus tai hengitys saattaa aiheuttaa käyttäjäl-
le tai lähellä oleville henkilöille allergisia reaktioi-
ta ja/tai hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä
pidetään karsinogeenisina, eritoten yhdessä
puukäsittelyssä käytettyjen lisäaineiden kanssa
(kromaatti, puunsuoja-aine). Asbestipitoisia ai-
neita saavat käsitellä vain ammattilaiset.
– Käytä materiaalille soveltuvaa pölynimua, jos
se on mahdollista.
– Huolehdi työkohteen hyvästä tuuletuksesta.
– Suosittelemme käyttämään suodatusluokan
P2 hengityssuojanaamaria.
Ota huomioon maassasi voimassaolevat sään-
nökset koskien käsiteltäviä materiaaleja.
Vältä pölynkertymää työpaikalla. Pöly saattaa
helposti syttyä palamaan.
Imuvarren asennus (katso kuva F)
Pölyn imuun tarvitaan imuvarsi (lisätarvike). Porat-
taessa imuvarsi joustaa takaisin niin, että imuvarren
pää aina pysyy tiiviisti alustaa vasten.
– Paina syvyydenrajoittimen säätöpainiketta 9 ja
poista syvyydenrajoitin 11. Paina painiketta 9 uu-
delleen ja aseta imuvarsi edestä lisäkahvaan 10.
– Liitä imuletku (halkaisija 19 mm, lisätarvike) imu-
varren aukkoon 16.
Pölynimurin tulee soveltua työstettävälle materiaa-
lille.
Käytä erikoisimuria terveydelle erityisen vaarallis-
ten, karsinogeenisten tai kuivien pölyjen imuroin-
tiin.
Poraussyvyyden asetus imuvarteen
(katso kuva G)
Voit määritellä halutun poraussyvyyden X myös
imuvarren ollessa asennettuna.
– Työnnä SDS-plus-vaihtotyökalu vasteeseen asti
SDS-plus-työkalunpitimeen 1. SDS-plus-työkalun
liikkuminen saattaa muuten johtaa väärän po-
raussyvyyden asetukseen.
– Avaa imuvarressa oleva siipiruuvi 20.
– Aseta sähkötyökalu tiukasti porattavaa kohtaa
vasten, käynnistämättä konetta. SDS-plus-vaih-
totyökalun tulee tällöin tukea pintaan.
– Siirrä imuvarren johdeputki 21 pidikkeessään
niin, että imuvarren pää tukee porattavaan pin-
taan. Älä työnnä johdeputkea 21 kauemmas tele-
skooppiputkeen 19, kuin on tarvetta, jotta mah-
dollisimman suuri osa teleskooppiputken 19
asteikosta jää näkyviin.
– Kiristä siipiruuvi 20 uudelleen. Avaa imuvarren
syvyydenrajoittimessa oleva kiristysruuvi 17.
– Siirrä syvyydenrajoitin 18 teleskooppiputkessa
19 niin, että kuvassa näkyvä etäisyys X vastaa
haluamasi poraussyvyyttä.
– Kiristä kiristysruuvi 17
tässä asennossa.
Käyttö
Käyttöönotto
Ota huomioon verkkojännite! Virtalähteen jän-
nitteen tulee vastata laitteen tyyppikilvessä
olevia tietoja. 230 V merkittyjä laitteita voidaan
käyttää myös 220 V verkoissa.

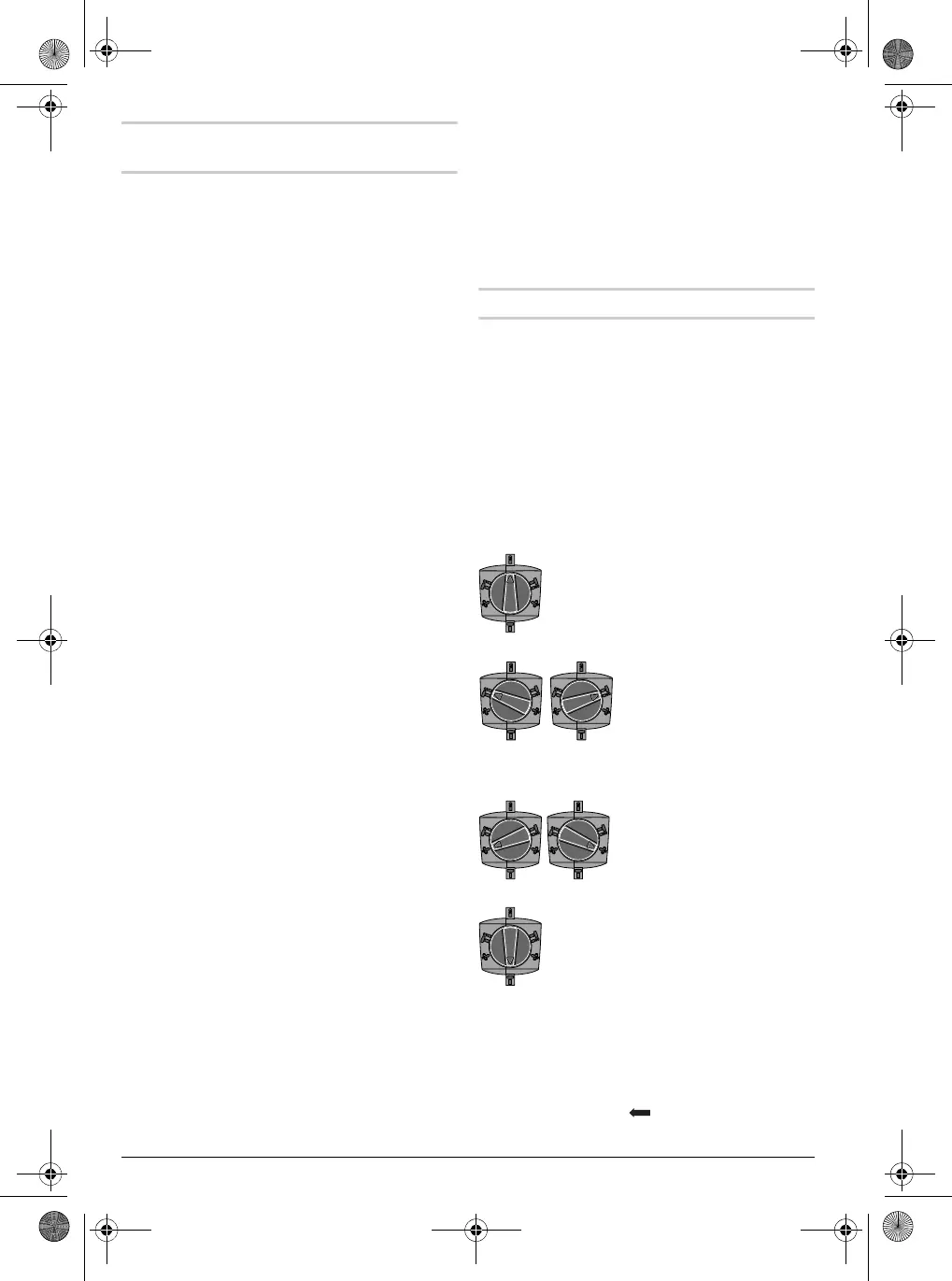

Käyttömuodon asetus
Valitse sähkötyökalun toimintamuoto isku-/kierto-
pysäytyskytkimellä 5.
Huomio: Toimintamuodon muutos on sallittu vain
sähkötyökalun ollessa poiskytkettynä! Muussa ta-
pauksessa sähkötyökalu saattaa vaurioitua.
– Kierrä isku-/kiertopysäytyskytkin 5 haluttuun
asentoon.
Pyörimissuunnan asetus
Käytä suunnanvaihtokytkintä 8 ainoastaan
sähkötyökalun ollessa pysähdyksissä.
Suunnanvaihtokytkimellä 8 voit muuttaa sähkötyö-
kalun kiertosuunnan.
Kierto oikealle: Kierrä suunnanvaihtokytkin 8 vas-
teeseen asti asentoon .
Asento poraus ilman iskua
puuhun, metalliin, keramiik-
kaan ja muoviin sekä ruuvin-
vääntöön ja kierteitykseen
Asento vasaraporaukseen
betoniin tai kiveen
Jos vaihtotyökalu ei heti
käynnistettäessä pyöri, tulee
antaa sähkötyökalun pyöriä
hitaasti, kunnes vaihtotyöka-
lu alkaa pyöriä.
Asento talttausasennon
muuttamiseen
Asento talttausta varten
OBJ_BUCH-735-005.book Page 76 Wednesday, September 23, 2015 10:20 AM
