Polski | 97
1 609 92A 1ES • 23.9.15
nie nacisnąć przycisk 9 iwsunąć przystawkę od
przodu do uchwytu dodatkowego 10.
–Podłączyć wąż ssący (średnica 19 mm, akce-
soria) do otworu odsysania 16 w przystawce.
Odkurzacz musi być dostosowany do rodzaju obra-
bianego materiału.
Do odsysania szczególnie niebezpiecznych dla
zdrowia pyłów rakotwórczych należy używać odku-
rzacza specjalnego.
Ustawianie głębokości wiercenia w przystawce
do odsysania (zob. rys. G)
Wymaganą głębokość wiercenia X można ustawiać
również również z zamontowaną przystawką do od-
sysania.
–Wsunąć narzędzie robocze SDS-plus do oporu
do uchwytu narzędzia SDS-plus 1. W przeciw-
nym razie ruchomość narzędzia SDS-plus może
spowodować nieprawidłowe ustawienie głębo-
kości wiercenia.
–Odkrę
cić śrubę motylkową 20 na przystawce do
odsysania.
– Bez dobijania, ale mocno przyłożyć elektrona-
rzędzie w miejscu wiercenia. Narzędzie robocze
SDS-plus musi przy tym dotknąć powierzchni.
–Tak przesunąć rurę prowadzącą 21 przystawki
wuchwycie, aby głowica przystawki przylegała
do wierconej powierzchni. Nie przesuwać rury
prowadzącej 21 na rurze teleskopowej 19 dalej
niż jest to konieczne, aby widoczna pozostała
możliwie jak największa część skali na rurze tele-
skopowej 19.
– Ponownie dokręcić śrubę motylkową 20. Od-
kręcić śrubę zaciskową 17 na ograniczniku głę-
bokości przystawki.
–Przesunąć
ogranicznik głębokości 18 na rurze
teleskopowej 19, aby odstęp X na rysunku odpo-
wiadał wymaganej głębokości wiercenia.
–Dokręcić śrubę zaciskową 17 w tej pozycji.
Praca
Uruchamianie
Należy zwrócić uwagę na napięcie sieci! Na-
pięcie źródła prądu musi zgadzać się z danymi
na tabliczce znamionowej elektronarzędzia.
Elektronarzędzia przeznaczone do pracy pod
napięciem 230 V można przyłączać również do
sieci 220 V.

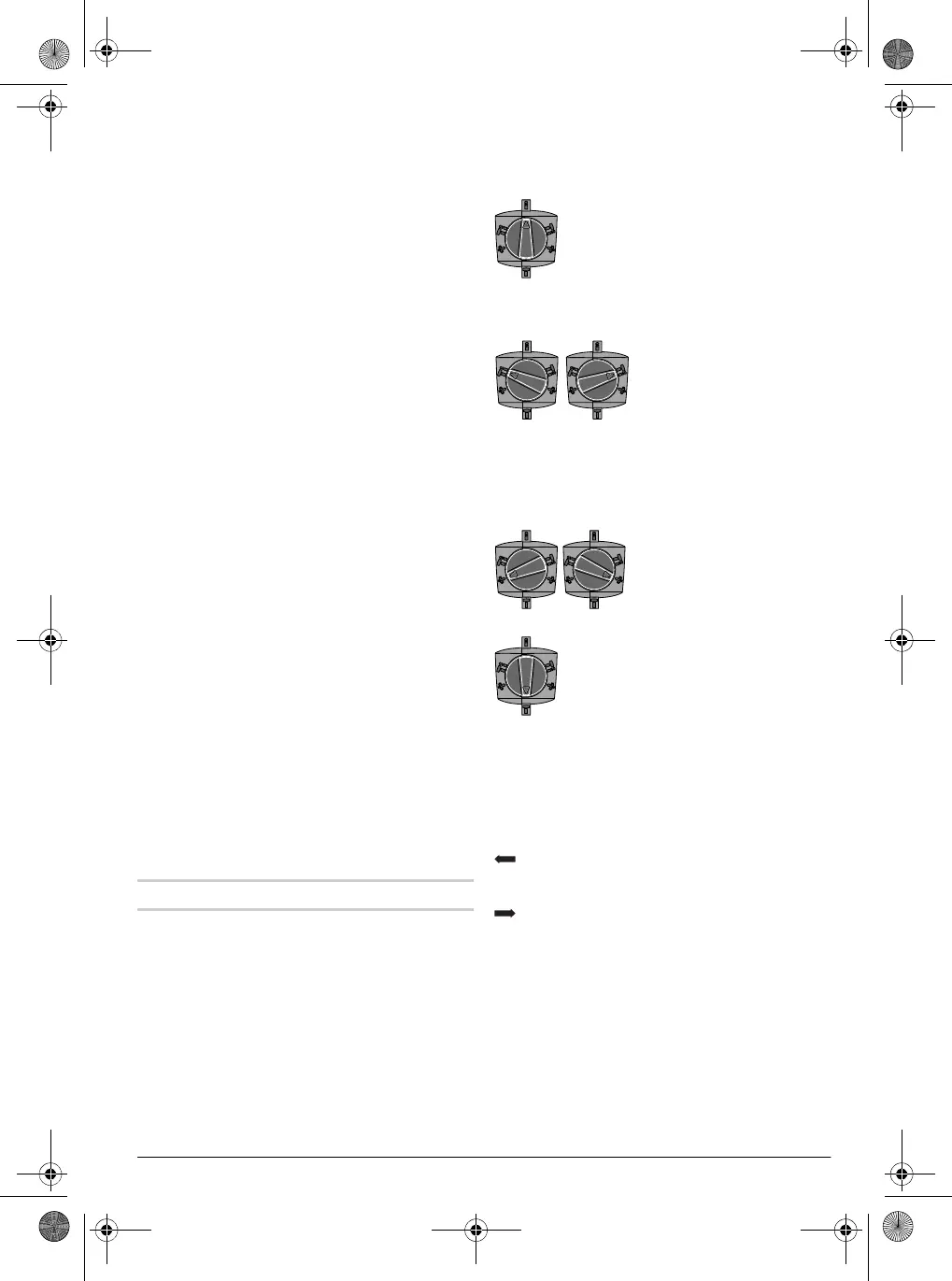

Ustawianie rodzaju pracy
Za pomocą przełącznika wiercenia udarowe-
go/blokady obrotów 5 wybrać tryb pracy elektro-
narzędzia.
Wskazówka: Zmiany trybu pracy dokonywać tylko
wtedy, gdy elektronarzędzie jest wyłączone!
W innym wypadku elektronarzędzie może ulec
uszkodzeniu.
– Ustawić przełącznik wiercenia udarowego/blo-
kady obrotów 5 w żądanym położeniu.
Ustawianie kierunku obrotów
Uruchamiać przełącznik obrotów 8 tylko pod-
czas bezruchu elektronarzędzia.
Za pomocą przełącznika obrotów 8
można zmienić
kierunek obrotów elektronarzędzia.
Obroty w prawo: Przekręcić przełącznik kierunku
obrotów 8 aż do oporu, ustawiając go w pozycji
.
Obroty w lewo: Przekręcić przełącznik kierunku
obrotów 8 aż do oporu, ustawiając go w pozycji
.
W celu wiercenia udarowego, wiercenia i dłutowa-
nia ustawiać kierunek obrotów zawsze na obroty
wprawo.
Włączanie/wyłączanie
Aby zaoszczędzić energię elektryczną, elektrona-
rzędzie należy włączać tylko wówczas, gdy jest ono
używane.
–W celu włączenia elektronarzędzia nacisnąć
włącznik/wyłącznik 7 i przytrzymać w tej pozycji.
–Aby wyłączyć elektronarzędzie, należ
y zwolnić
włącznik/wyłącznik 7.
Pozycja do wiercenia bez
udaru w drewnie, metalu,
ceramice i tworzywie sztucz-
nym jak również do wkręca-
nia i wykręcania śrub oraz
do gwintowania
Pozycja do wiercenia
zudarem w betonie lub ka-
mieniu
Jeżeli narzędzie robocze nie
zaczęło się obracać natych-
miast po włączeniu, należy
utrzymywać niskie obroty
elektronarzędzia, dopóki na-
rzędzie robocze nie zacznie
się obracać.
Pozycja do zmieniania pozy-
cji dłuta
Pozycja do dłutowania
OBJ_BUCH-735-005.book Page 97 Wednesday, September 23, 2015 10:20 AM
