Introduzione
Grazie per aver scelto l'BHR 350 Berner. Il modello BHR 350 è un
ricevitore laser funzionante a batterie che rileva un raggio laser rotante ed
indica la propria posizione relativa al raggio per mezzo di LED e di simboli
che appaio sul display a cristalli liquidi.
Prima di utilizzare il ricevitore leggere attentamente questa guida per
l’uso. Contiene informazioni sull’installazione, l’uso e la manutenzione del
ricevitore. Il presente manuale comprende inoltre avvertenze che invitano
a prestare ATTENZIONE e Note. Ciascuna di queste parole rappresenta
un differente livello di pericolo. ATTENZIONE indica una procedura
pericolosa o non sicura che potrebbe provocare leggere lesioni fisiche alle
persone o danni alle cose. Nota indica informazioni importanti non
riguardanti la sicurezza.
Come usare il ricevitore
Introdurre / rimuovere le batterie
08. Rientranza per linguetta del
fermaglio—è lo spazio in cui
va la linguetta di sblocco del
fermaglio universale.
09. Etichetta—contiene il
numero di serie e la data
di fabbricazione.
10. Alloggiamento batterie—
contiene due batterie AA
alcaline, Ni-MH, o al nichel
cadmio.
11. Sportello della batteria—
mantiene saldamente in
posizione le batterie.

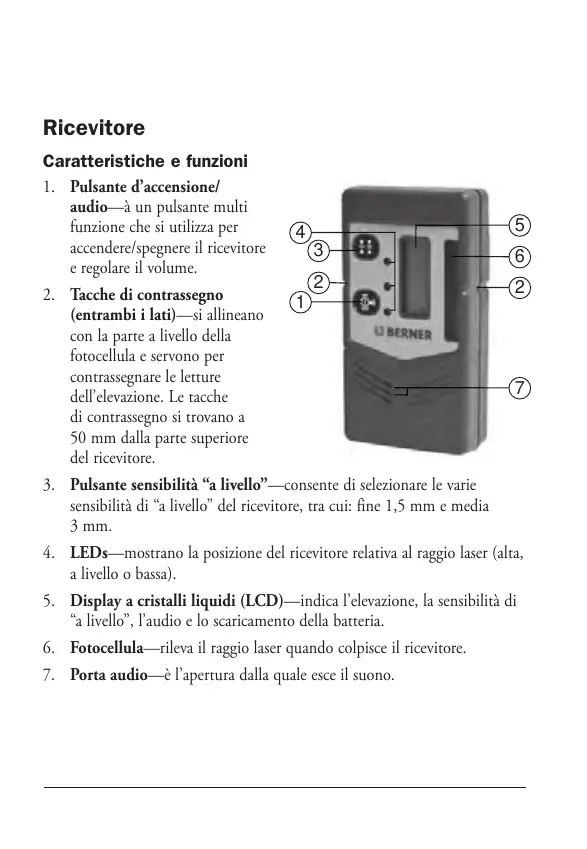

Ricevitore
Caratteristiche e funzioni
1. Pulsante d’accensione/
audio—à un pulsante multi
funzione che si utilizza per
accendere/spegnere il ricevitore
e regolare il volume.
2. Tacche di contrassegno
(entrambi i lati)—si allineano
con la parte a livello della
fotocellula e servono per
contrassegnare le letture
dell’elevazione. Le tacche
di contrassegno si trovano a
50 mm dalla parte superiore
del ricevitore.
1. Aprire l’alloggiamento delle batterie utilizzando una moneta o l’unghia
del pollice.
2. Introdurre/rimuovere le due batterie AA prestando attenzione allo
schema del polo positivo (+) e negativo (–) dentro l’alloggiamento.
3. Premere sulla porta dell’alloggiamento delle batterie finché questa entra
en posizione con un”clic”.
Imparare le funzioni del ricevitore
Accendere / spegnere il ricevitore
Batteria
scarica
Audio
attivato
Sotto
il livello
A livello
Sopra
il livello
Media
Fin
Selezionare la sensibilità di “a livello”
Il ricevitore si avvia sempre con la sensibilità a livello (fine) attiva.
1. Premere ripetutamente il pulsante della sensibilità “a livello” per scegliere
tra la sensibilità fine: 1,5 mm e media: 3 mm.
Accendere/Spegnere i LED
I LED indicano la posizione del ricevitore relativa al raggio laser.
Se si spegne i LED la durata della batteria sarà prolungata.
1. Premere ripetutamente i pulsanti di sensibilità a livello e d’accensione/
audio per accendere o spegnere i LED.
Nota: Quando i LED sono accesi, tutti i LED si accendono per un
secondo; quando i LED sono spenti, entrambi i due LED rossi si
accendono per un secondo.
Usare il ricevitore con un laser
1. Premere il pulsante d’accensione/audio per accendere il ricevitore.
2. Posizionare il ricevitore in modo che le sue fotocellule si trovino di
fronte al laser.
3. Far scorrere il ricevitore su/giù fino a che il display a cristalli liquidi ed
i LED non segnalano “a livello”.
Nota: il display a cristalli liquidi mostra una freccia giù quando il
ricevitore si trova sopra il raggio laser, una freccia su quando si trova
sotto e una linea orizzontale quando è centrato nel raggio laser.
Nota: il LED superiore/inferiore lampeggia quando il ricevitore si trova
entro 6 mm dall’essere a livello e si accende con luce fissa quando il
ricevitore è tra 6 mm e 25 mm dall’essere sopra o sotto il raggio laser.
Entrambi Il LED verde lampeggia quando il ricevitore è a livello.
Informazioni LCD/LED/audio
Visualizzazione Emissione Indicazione
LCD Funzione sonora LED
Freccia Giù Alta Tono bip veloce LED rosso
superiore: luce fissa
Barra centrale Giù Fine-alta Tono bip veloce LED rosso
& freccia superiore: luce
lampeggiante
Barra centrale A livello Tono continuo LED verde
centrale:
lampeggiando
Barra centrale Fine-bassa Tono bip lento LED rosso
& freccia Su inferiore: luce
lampeggiante
Freccia Su Bassa Tono bip lento LED rosso
inferiore: luce fissa
Batteria Batteria scarica Non disponibile Non disponibile
Avvisatore Audio attivato/ Bip singolo Non disponibile
acustico sommesso/forte
Fine Sensibilità Non disponibile Non disponibile
“a livello” fine
Media Sensibilità Non disponibile Non disponibile
“a livello” media
1. Premere il pulsante d’accensione/
audio per accendere il ricevitore.
Nota: quando si accende il ricevitore,
tutti i simboli del LCD, i LED ed
il segnale audio inizialmente si
accendono per un secondo (modo
diagnostico). Dopo che il modo
diagnostico à stato completato,
appaiono i simboli di sensibilità
del nivello (fino) et audio (forte).
2. Tenere premuto per un secondo il pulsante d’accensione / audio per
spegnere il ricevitore.
Selezionare la funzione audio
Il ricevitore si avvia sempre con il modo audio (forte) attivo.
1. Premere ripetutamente il pulsante d’accensione/audio per passare
attraverso i livelli audio, che includono disattivato, sommesso e forte.
Nota: se la funzione audio è attivata, il ricevitore emette bip velocemente
quando il ricevitore è sopra il raggio laser, lentamente quando è sotto il
raggio laser e continuamente quando è centrato nel raggio laser o è
a livello.
3. Pulsante sensibilità “a livello”—consente di selezionare le varie
sensibilità di “a livello” del ricevitore, tra cui: fine 1,5 mm e media
3 mm.
4. LEDs—mostrano la posizione del ricevitore relativa al raggio laser (alta,
a livello o bassa).
5. Display a cristalli liquidi (LCD)—indica l’elevazione, la sensibilità di
“a livello”, l’audio e lo scaricamento della batteria.
6. Fotocellula—rileva il raggio laser quando colpisce il ricevitore.
7. Porta audio—è l’apertura dalla quale esce il suono.
– 5 – – 6 –
– 7 – – 8 –
–
2 –
– 3 – – 4 –
3
2
1
6
2
5
4
7
9
10
8
11
