Universalklämma
Universalklämman möljliggör att mottagaren kan anslutas till en
avvägningstång eller trästolpe.
Huvuddrag och funktioner
Att ansluta mottagaren till avvägningsstången
eller trästolpen
Försäkran om överensstämmelse
Tillämpning av 89/336/EEC
rådsdirektiv(en):
Tillverkarens namn: Berner GmbH
Tillverkarens adress: Berner Str. 6
74653 Künzelsau
Modellnummer: BHR 350
Försäkran om EC Directive 89/336/EEC using
överensstämmelse(r): EN55022 and EN50082-1
Utrustningstyp/Miljö: ITE/bostads-, affärs- & lätt industriell
Produktstandarder: Produkt uppfyller B-gränsen och
metoder i EN55022
Produkt uppfyller gränserna och
metoder i IEC 801-2, 8 kV luft,
4 kV kontakt IEC 801-3, 3 V/m
26 till 1000 MHz 80 %, @ 1 kHz
Garantin
Berner garanterar att mottagaren skall vara fri från defekter i material
och arbete under en period av ett år.
Berner eller dess auktoriserade servicecenter kommer att reparera
eller ersätta, efter eget val, alla defekta komponentdelar som anmälts
under garantitiden. Resor och dagliga utgifter, om så behövs, till och
från orten där reparationerna utförs, kommer att belastas köparen
enligt gällande tariffer.
Kunder bör sända produkter till Berner eller närmaste auktoriserade
fabriksservicecenter för reparationer under garantin med förskotterad
frakt. I länder med servicecentra hos Berner-filialer kommer
reparerade produkter att återsändas till kunden med förskotterad
frakt.
Garantin upphävs automatiskt vid tecken på försumligt, onormalt
bruk, olyckshändelse, eller försök att få reparation utförd av andra
än fabriksauktoriserade personal vilka använder reservdelar som är
auktoriserade eller rekommenderade av Berner.
Det ovannämnde fastslår Berner totala ansvar beträffande inköp
och användning av dess utrustning. Berner kommer inte att vara
ansvarig för några som helst förluster eller skador som följer därav.
Förutom det som står ovan inkluderande en implicerad garanti,
ersätter denna garanti alla andra garantier. Produkternas säljbarhet
för visst ändamål garanteras icke. Denna garanit ersätter alla andra
garantier, uttryckta eller implicerade.
EMC Försäkran om överensstämmelse
Denna mottagare har testats och funnits uppfylla gränserna
för en Klass B digital komponent för radiofrekevent brus
för digital utrustning uppställd av det kanadensiska
kommunikationsdepartementets bestämmelser om radiointerferens
(Radio Interference Regulations of the Canadian Department
of Communication) och är i enlighet med Del15 av FCC-
bestämmelserna (part 15 of the Federal Communication
Commission ). Dessa gränser är utformade för att ge ett rimligt
skydd mot skadlig interferens i en bostadsinstallation. Denna laser
genererar radiofrekvens. Om den inte används i enlighet med
anvisningarna, kan den ge upphov till skadlig interferens till radio-
och TV-mottagningen. Denna interferens kan bestämmas genom
att lasern stängs av och sedan sätts på. Ni uppmanas att försöka
eliminera interferensen genom en eller flera av följande åtgärder:
• Omorientera eller omplacera mottagarantennen.
• Öka på avståndet mellan lasern och mottagaren.
För mera information, var god och kontakta Er återförsäljare eller en
erfaren radio/TV tekniker.
VARNING: Ändringar till eller modifieringar av lasern som inte
uttryckligen godkännas av Trimble kan upphäva behörigheten att
använda utrustningen.
Mottagarens specikationer
LCD-/lysdiodkanaler 5
Infångnadshöjd 50 mm (2 in.)
Acceptansvinkel 90°
Nollmarkeringskänslighet Fin: 1,50 mm (
1
/16".)
Medium: 3,00 mm (
1
/8".)
Kraftkälla Två 1,5 V-batterier (typ LR6/AA)
Batteriets livslängd vid Alkaliska: 70 timmar
20 °C (68 °F) (lysdioder frånslagna)
Batteriindikator LCD-batterisymbol
Automatisk avstängning 30 minuter efter sista laserdetektering
eller tryckknapps aktivering
Spektralkänslighet Arbetar med röda, synliga och
infraröda roterande lasrar med en
våglängd mellan 610 och 900 mm.
Markeringsspår 50 mm (2") under mottagarens
ovansida, på båda sidor
Driftstemperatur –20 °C till +50 °C
(–4 °F till +122 °F)
Förvaringstemperatur –40 °C till +70 °C
(–40 °F till +158 °F)
Vikt 0,28 kg (9,87 oz)
Dimensioner (H x W x D) 13,5 cm x 7,2 cm x 2,7 cm
(5.32 in. x 2.83 in. x 1.06 in.)
1. Frikopplingstunga—gör att mottagaren kan låsas i eller
frikopplas från universalklämman.
2. Backar—stängs/öppnas så att universalklämman kan anslutas till
eller frikopplas från en avvägningsstång eller trästolpe.
3. Backskruven—styr hur backarna stängs/öppnas.
4. Avläsningskant—riktas upp mot mottagarens nollmarkeringsspår.
5. Skruvhål för bubbellibell—belägen där den valfria stavlibellen är
monterad.

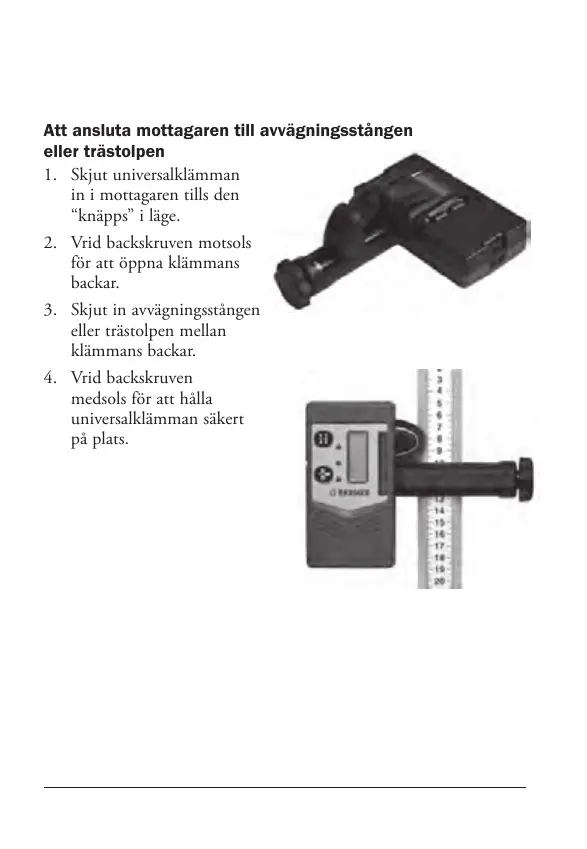

1. Skjut universalklämman
in i mottagaren tills den
“knäpps” i läge.
2. Vrid backskruven motsols
för att öppna klämmans
backar.
3. Skjut in avvägningsstången
eller trästolpen mellan
klämmans backar.
4. Vrid backskruven
medsols för att hålla
universalklämman säkert
på plats.
– 13 – – 14 –
– 15 –
–
9 – – 10 –
– 11 – – 12 –
2
1
3
45
A - Austria
Berner Gesellschaft m.b.H.
Industriezeile 36
A - 5280 Braunau
Tel. +43 77 22 80 00
Fax +43 77 22 80 01 86
berner@berner.co.at
www.berner.co.at
CH - Switzerland
Montagetechnik Berner AG
Kägenstrasse 8
CH - 4153 Reinach
Tel. +41 61 71 59 222
Fax +41 61 71 59 333
berner-ag@berner-ag.ch
www.berner-ag.ch
D - Germany
Albert Berner GmbH
Bernerstraße 4
D - 74653 Künzelsau
Tel. +49 79 40 12 10
Fax +49 79 40 12 13 00
info@berner.de
www.berner.de
E - Spain
Berner Montaje y Fijación S.L.
Polígono Industrial La Rosa VI
Calle Albert Berner, 2
E - 18330 Chauchina - GR
Tel. +34 958 06 02 00
Fax +34 902 11 31 90
berner-spain@berner.es
F - France
Berner, Z.I. Les Manteaux
F - 89331 St. Julien du Sault
Cedex
N° Azur
Tel. +33 810 23 76 37
Fax +33 810 57 95 79
(coût d’un appel local)
call-center@berner.fr
www.berner.fr
I - Italy
Berner S.p.A.
Via dell’Elettronica 15
I - 37139 Verona
Tel. +39 045 8 67 01 11
Fax +39 045 8 67 01 34
info@berner.it
Miljöskydd
Särskild insamling. Denna produkt får inte kastas bland
vanliga hushållssopor.
Om du någon gång i framtiden behöver ersätta din
BERNER-produkt med en ny, eller inte längre behöver
den, ska du inte kasta den i hushållssoporna. Denna produkt skall
lämnas till särskild insamling.
Efter insamling av använda produkter och
förpackningsmaterial kan materialen återvinnas och
användas på nytt. Användning av återvunna material
skonar miljön och minskar förbrukningen av råvaror. Enligt lokal
lagstiftning kan det förekomma särskilda insamlingar av uttjänt
elutrustning från hushåll, antingen vid kommunala miljöstationer
eller hos detaljhandlaren när du köper en ny produkt.
BERNER erbjuder en insamlings- och återvinningstjänst för
BERNER-produkter när de en gång har tjänat ut. För att du
skall kunna utnyttja den, ber vi dig att återlämna produkten till
en auktoriserad reparationsoch servicerepresentant som samlar in
produkterna för vår räkning.
Adressen till närmaste auktoriserade verkstad får du genom kontakt
med den lokala BERNER- företrädare, vars adress du återfi nner i
manualen. En lista på auktoriserade verkstäder samt servicevillkor
och kontakter fi nns även tillgängligt på Internet på
www.Berner-Group.com
