INSTALACIÓN

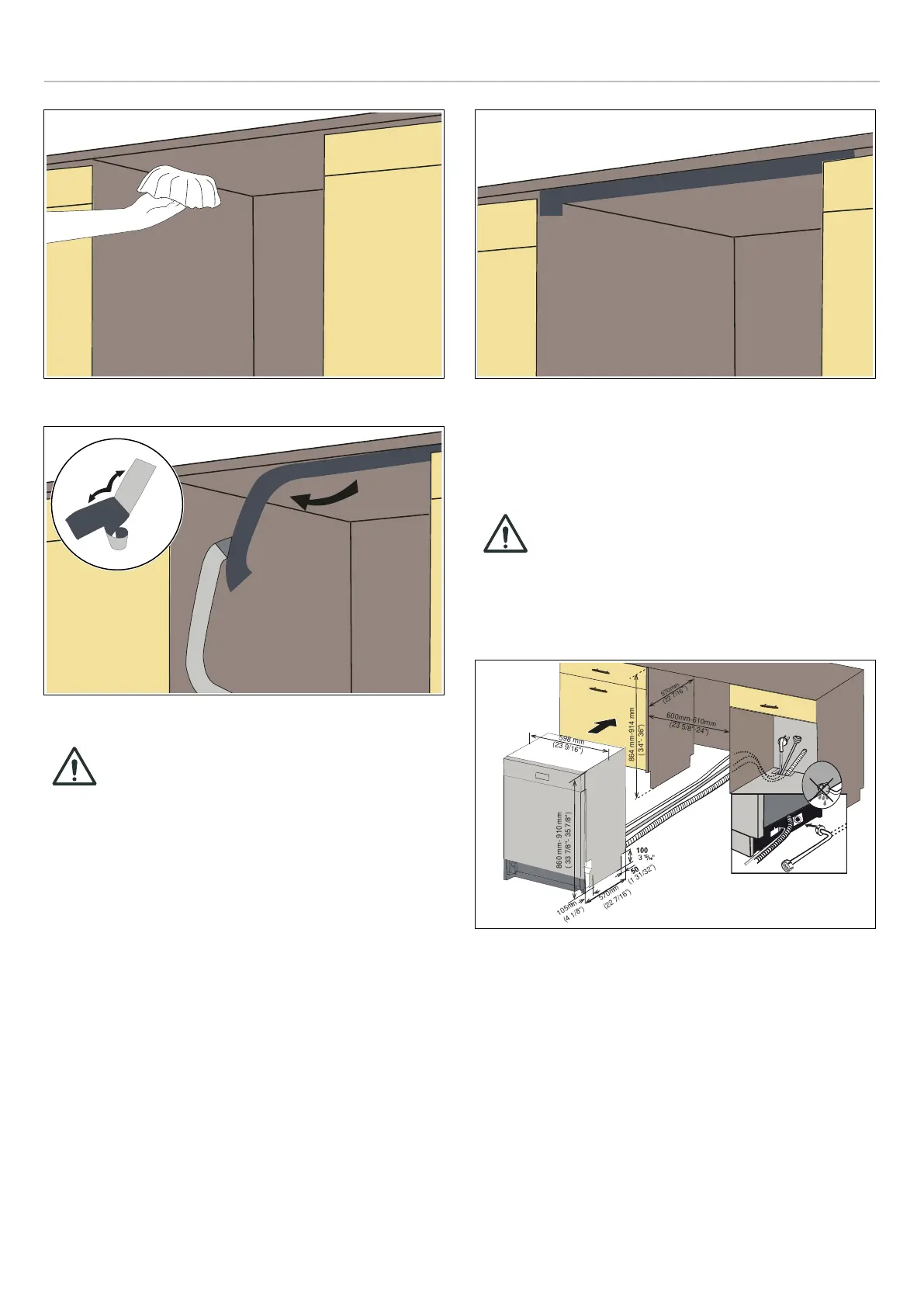

Fig. 14
Fig. 15
ATENCIÓN
La lámina de protección contra el vapor
debe colocarse en el lugar por el que sale
el vapor al abrir la puerta por primera vez.
No colocar la lámina de protección
contra el vapor durante la instalación
puede provocar daños en los armarios y
la encimera.
Fig. 16
COLOCACIÓN DEL LAVAVAJILLAS EN LA ABERTURA
Ahora coloque el lavavajillas en el hueco y prepárese para
conectar todas las mangueras y conexiones eléctricas.
ATENCIÓN
Asegúrese de que todas las mangueras
pasen a través de la abertura lateral del
armario, que no haya ninguna manguera
doblada y que se haya eliminado toda la
holgura como se muestra en la figura.
Fig. 17
CONEXIÓN DE LA MANGUERA DE DESAGÜE
1) Compruebe las piezas del fregadero a las que se
conectará la manguera de desagüe.
2) Hay varias formas de insertar la manguera de desagüe
en el conector de la manguera de desagüe del
fregadero, como se muestra en las siguientes figuras.
Debe conectar la manguera de desagüe de acuerdo con
las normas de instalación de tuberías de agua de su
región.
570mm
860 mm- 910 mm
( 33 7/8"- 35 7/8")
105m
m
570m
m
(22 7/16”)
(4 1/8”)
(22 7/16")
(1 31/32”)
( 34"- 36")
864 mm-914 mm
598 mm
600mm-610mm
(23 5/8"-24")
(23 9/16")
66
