- 52 -
INSTALACIÓN ELECTRICA
Nota: Este tipo de campana tiene que
ser conectada a tierra cuidadosamente.
La unidad debe instalarla un técnico
electricista siguiendo las normas
nacionales y locales.
1. Quite la tapa de la caja de conexión
eléctrica y saque un cable (Fig.21).
2. Fije el “conduit” a la caja de conexión
por medio de un conector idóneo para
el “conduit”.
3. Haga las conexiones eléctricas, una
blanco con blanco, negro con negro y
verde con verde.
4. Vuelva a conectar la tapa de la caja de
conexión. Compruebe que los cables
no queden pillados.
INSTALACIÓN ELECTRICA
ADICIONAL DE
EXTRACTOR
1. Pase un cable doble y una toma de
tierra del ventilador exterior o “In-Line”
hacia la caja de cables de la campana
señalada “motor connection” (Fig.22)
2. Quite la cubierta de la caja de cables
y quite un knockout.
3. Alimente 6” de cable a través de aper-
tura del “knockout” y asegurado el cable
en la caja eléctrica con un conector
apropriado.
4. Efectúe las conexiones eléctricas a la
campana. Conecte el cable blanco
con el blanco, el rojo con el negro y el
verde con la toma de tierra.
5. Tape la caja de los cables y atorníllela.
Asegúrese de que los cables no se
queden pillados entre la cubierta y la
caja.
Conexión del ventilador exterior:
1. Haga las conexiones eléctricas en el
ventilador exterior (vea las
instrucciones provistas con el
ventilador exterior).

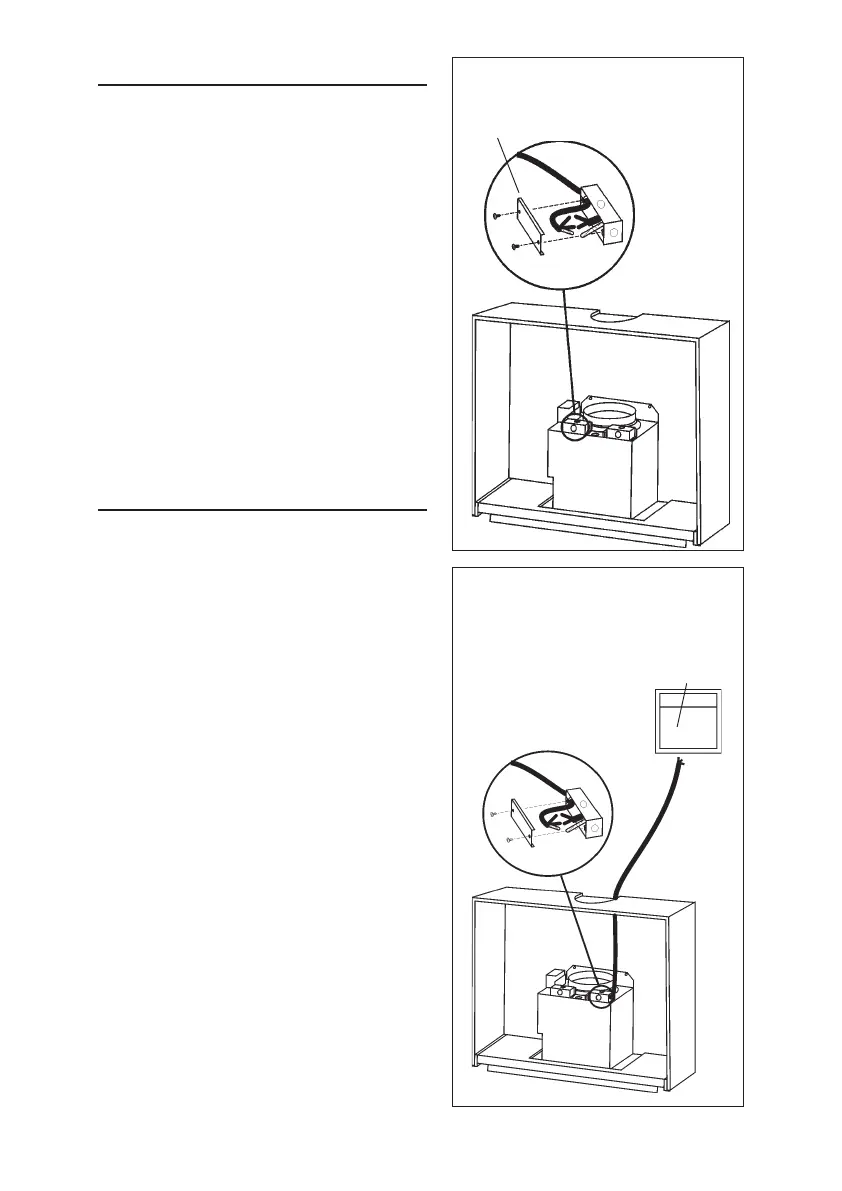

FIGURE 21
FIGURE 22
VENTILATEUR
EXTERIOR O “IN-
LINE”
TAPA DE
CONEXIÓN
ELÉCTRICA
CAJA
MARCADA
“MOTOR
CONNECTION”
CONECTE:
EL CABLE BLANCO CON EL BLANCO,
EL ROJO CON EL NEGRO
EL VERDE A LA TOMA DE TIERRA
