INSTALLATION DU CONDUIT
DECORATIF
INSTALLATION DUNE HOTTE CANALISÉE
Remarque: Les chambres avec plafond
de10 ou 11 pieds, exigent le carneau
dextension, modèle AEICF6SB, disponible
auprès devotre revendeur local. Jeter le
carneausupérieure fournie avec la hotte et
leremplacer avec lextension de carneau.

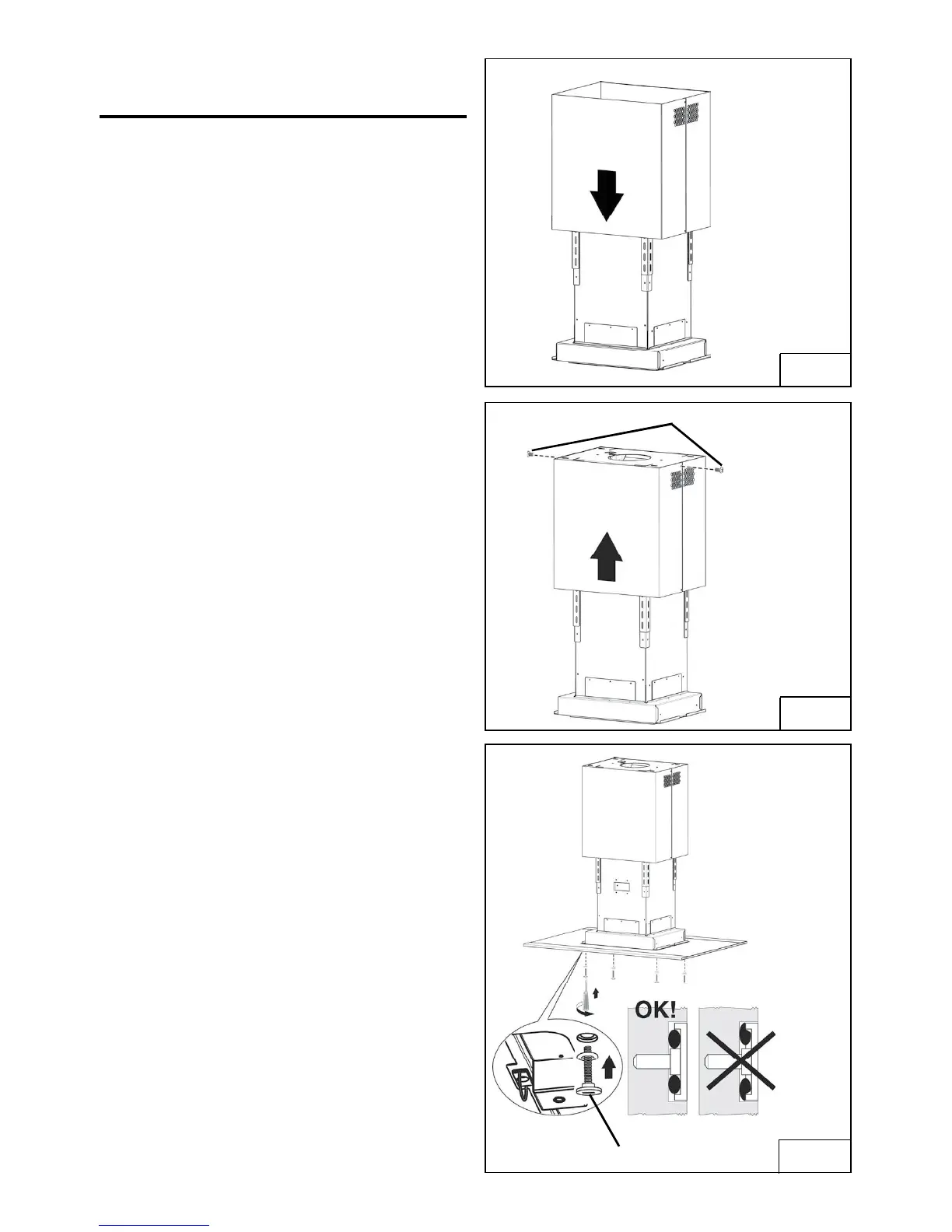

1. Introduire le conduit supérieur et inférieur
à la structure de support (Fig.11).
2. Fixez la hotte au plafond.
3. Attaché le conduit supérieur pour le
châssis de support supérieur avec les vis
de montage de M4x8mm (Fig.12).
4. Fixer le verre sur le cadre de support par
4 vis M4x16 esthétiques ainsi que le joint
torique situé dans le package de matériel.
IMPORTANT: insérez les vis esthétiques
comme le montre la figure 13.
FIG. 11
FIG. 12
VIS DASSEMBLAGE M4x8mm
FIG. 13
VIS DASSEMBLAGE M4x16mm + O RING
