INSTALLATION HOTTE NON CANALISÉE
Remarque: Les chambres avec plafond
de10 ou 11 pieds, exigent le carneau
dextension, modèle AEICF6SB,
disponible auprès devotre revendeur local.
Jeter le carneausupérieure fournie avec la
hotte et leremplacer avec lextension de
carneau.
1. Insérer le collecteur dans le structure de
support supérieur (Fig.16).
2. Fixer le collecteur à la structure de
support supérieure à l'aide des (2) 3,9 x
6mm vis à tête plate fournies, comme le
montre la Fig.17.
3. Branchez ladaptateur 6 à 8 à la sortie
de la soufflerie et fixez connecteur 6
conduits à la chambre (Fig.18).
4. Fixez conduit extensible au plénum par
le connecteur de conduit (Fig.18).
5. Attacher le tuyau supérieur pour le
châssis de support supérieur par des vis
de montage M4x8mm (Fig.12).
Voir page 32 et 33 pour les instructions
dinstallation de conduit de combustion.

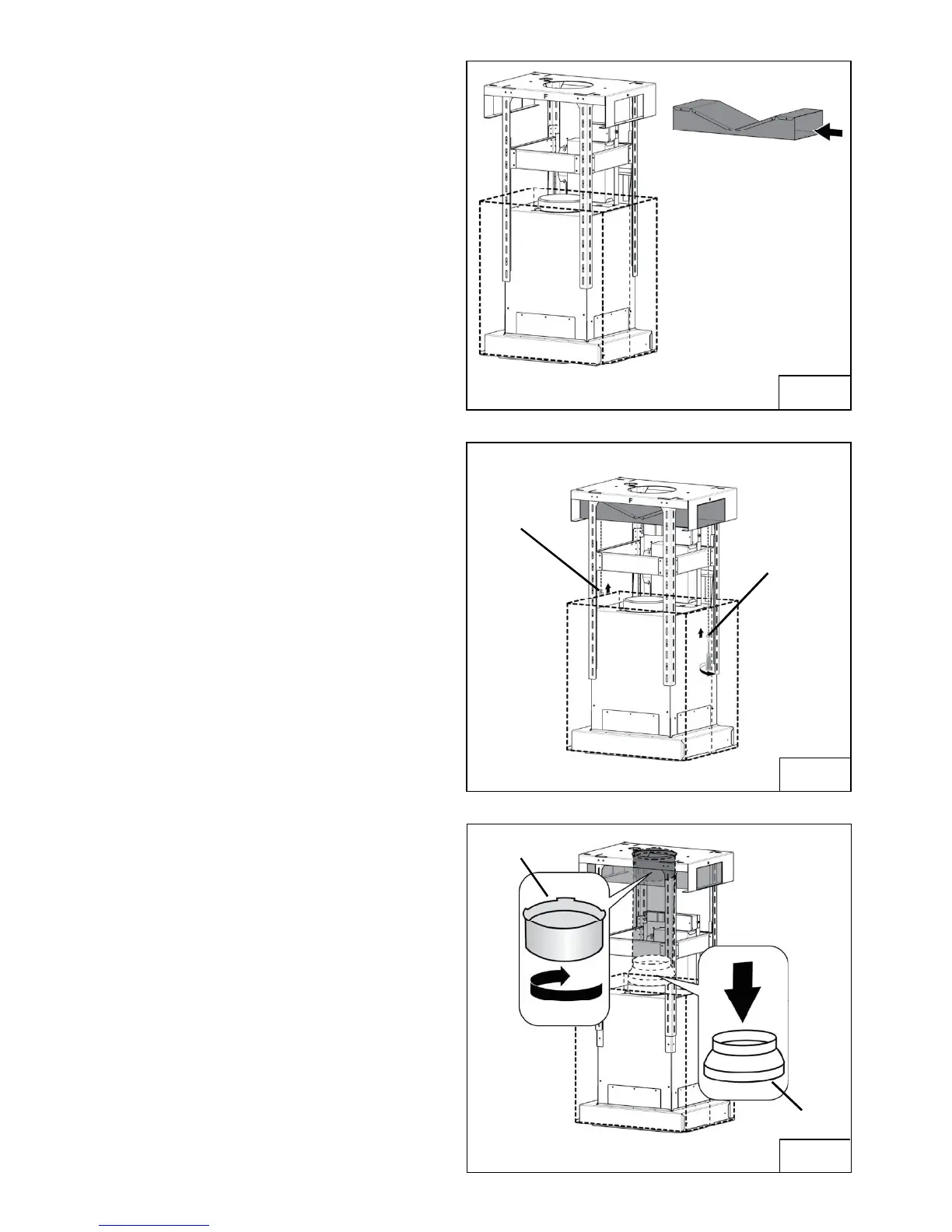

FIG. 16
FIG. 17
FIG. 18
CONNECTEUR DE
CANALISATION
VIS
DASSEMBLAGE
(3,9x6mm)
VIS
DASSEMBLAGE
(3,9x6mm)
RÉDUCTEUR
