- 52 -

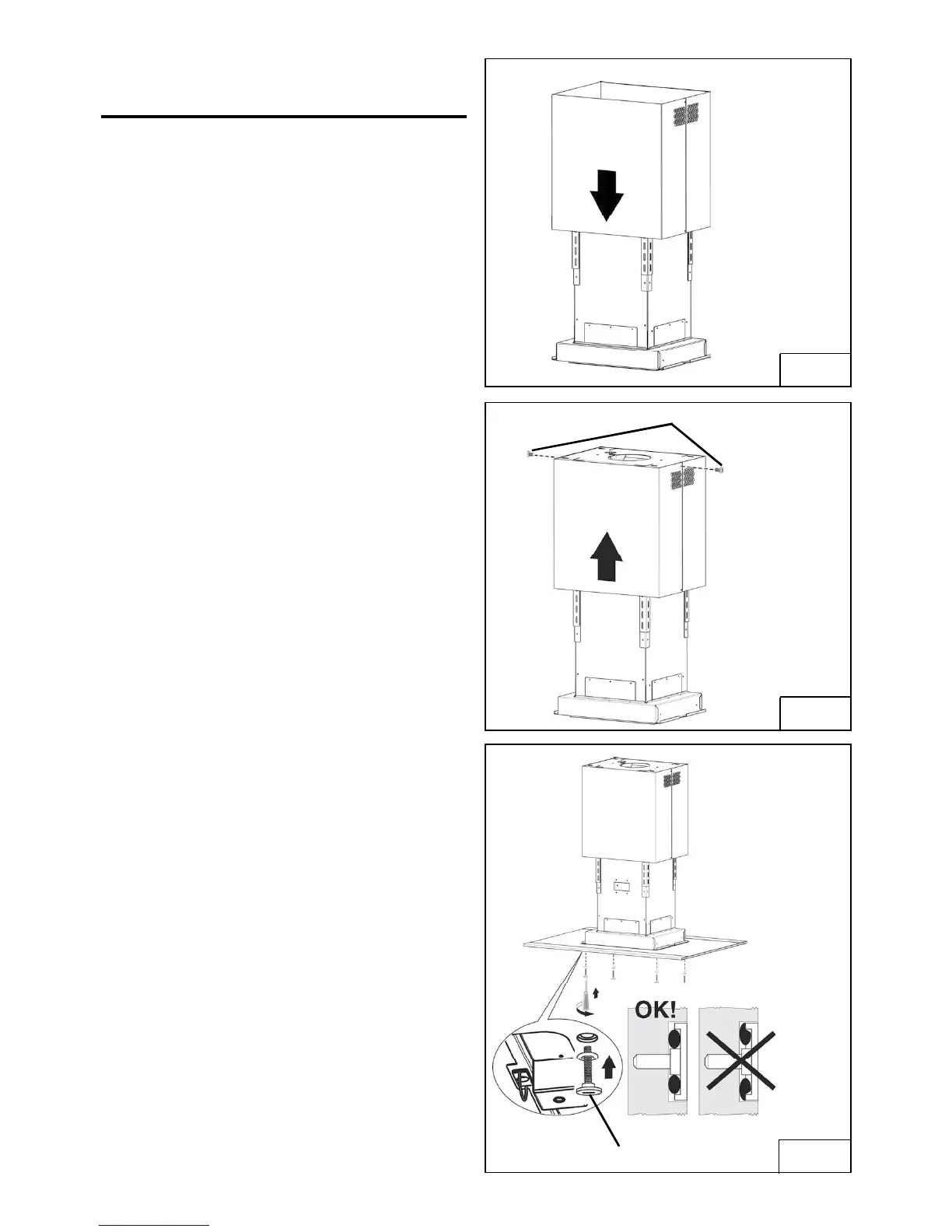

FIG. 11
FIG. 12
TORNILLOS DE MONTAJE M4x8mm
INSTALACION DE LA
CHIMINEA DECORATIVA
INSTALACION CON DUCTO SOLAMENTE
Nota: Habitaciones con techos de 10 o
11 pies de altura requieren tubería de
escape modelo AEIPP9SB, disponible
con su revendedor. Deseche la
chimenea decorativa proporcionada con
su campana de cocina y remplácelo con
la extensión de chimenea más larga.
1. Sujete el conducto superior a la parte
superior del armazón de soporte (Fig.11).
2. Asegure la campana en el techo.
3. Se adjunta el conducto superior a la parte
superior del armazón de soporte asta
hacerlo tocar el techo, y fíjelo con el
tornillo para el montaje M4x8mm (Fig.12).
4. Fije el cristal al marco de soporte utilizando
4 tornillos estéticos M4x16 además del
empaque redondo ubicados en el paquete
de herramientas.
IMPORTANTE: inserte los tornillos
estéticos, como se muestra en la Fig.13.
FIG. 13
TORNILLOS DE MONTAJE M4x16mm + O RING
