BEDIENUNGSANLEITUNG
DE
Luftversorgungsanschluss
Für einen korrekten Gebrauch des Druckluftwerkzeugs ist stets der max. Betriebsdruck von 8 bar zu verwenden, der am Eingang
des Werkzeugs gemessen wird. Das Druckluftwerkzeug mit reiner und kondensatfreier Luft versorgen. Ein zu hoher Druck oder
Feuchtigkeit in der Zufuhrluft reduziert die Lebensdauer der mechanischen Teile und kann zu Schäden am Werkzeug führen.
GEBRAUCH
Den angemessenen Adapter für den Kolbentyp des Bremssattels wählen.

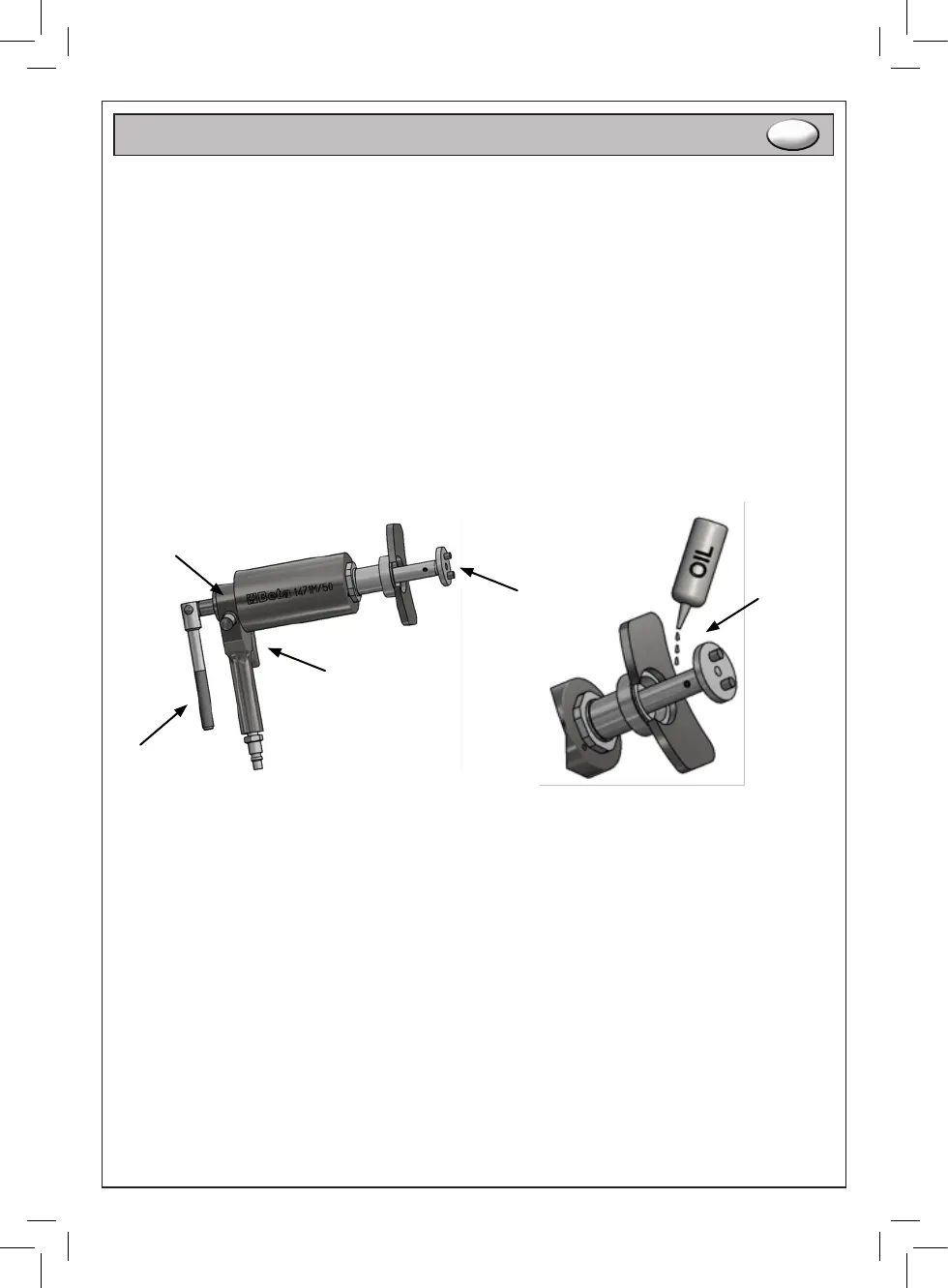

Den Adapter am Magnetende des Werkzeugs einsetzen (1).
Das Druckluftwerkzeug an die Druckluftleitung anschließen und sicherstellen, dass der max. Druck von 8 bar nicht überschritten
wird.
Die Entriegelungstaste (2) drücken und den Hebel (3) betätigen, um die Druckstange vor- oder zurückzubewegen, um das
Werkzeug in den Bremssattel einzusetzen.
Keine Körperteile zwischen Werkzeug und Bremssattel bringen, da Quetschgefahr besteht.
Den Betätigungshebel (4) drücken und gleichzeitig den Drehhebel (3) drehen, um den Kolben des Bremssattels zu drehen.
Nachdem der Kolben vollständig zurückgedrückt ist, die Entriegelungstaste (2) drücken und den Hebel (3) ziehen, um die
Druckstange zurückfahren zu lassen und dann das Werkzeug aus dem Bremssattel entfernen zu können.
In regelmäßigen Zeitabständen, die von der Gebrauchshäugkeit abhängen, das Werkzeug reinigen, um eventuelle
Schmutzablagerungen zu entfernen und so den korrekten Betrieb des Werkzeugs zu garantieren. Der Kolben muss geschmiert
werden, hierzu einige Öltropfen hinzugeben, verwenden Sie Öl für hydraulische Steuerungen (5).
4
1
2
3
5
Vor dem Austausch der Adapter immer die Druckluftversorgung unterbrechen.
ANGABEN ZU DEN ADAPTERN
0 - GM A - Renault
2 - Citroen, Honda B1 - Ford
3 - VW, Land Rover B2 - Iveco Daily
4 - Alfa Romeo, FIAT, FORD, GM, HONDA,
MAZDA, SAAB, TOYOTA, B3 - BMW
5 - Adattatore da 3/8” B4 - BMW
6 - NISSAN, VW B5 - Mini / BMW
7 - Alfa Romeo, Audi, Citroen, FIAT, FORD, E - FORD, NISSAN
HONDA, Jaguar, Lancia, NISSAN,
PEUGEOT, Renault, Rover, SAAB, Seat,
SUBARU, TOYOTA, VW, Volvo
8 - GM F - Opel
9 - GM M - FORD, MINI
N - Alfa Romeo, Audi, Lancia, SAAB, Honda, VW
K - Citroen
W - Passat VW
