KULLANIM VE TALIMAT KILAVUZU
TR
HAVA BAĞLANTISI
HAVA BORUSU MİNİMUM İÇ ÇAPI
MAKSİMUM BASINÇ
İTME KAPASİTESİ
PİSTON
PİSTON KOLU
PİSTON STROKU
AĞIRLIK
UZUNLUK
YÜKSEKLİK
GENİŞLİK
GÜRÜLTÜ (ISO 15744)
SES GÜCÜ SEVİYESİ
SES BASINÇ SEVİYESİ
TİTREŞİMLER (ISO 20643)
TİTREŞİM SEVİYESİ
BELİRSİZLİK
1/4” GAS
6,0 mm
8,0 bar
150 kg
Ø 50 mm
Ø 14 mm
45 mm
1,3 kg
260 mm
190 mm
95 mm
L
wA
= 57,0 dB
L
pA
= 68,0 dB
0,876 m/s
2
K=0,582 m/s
2

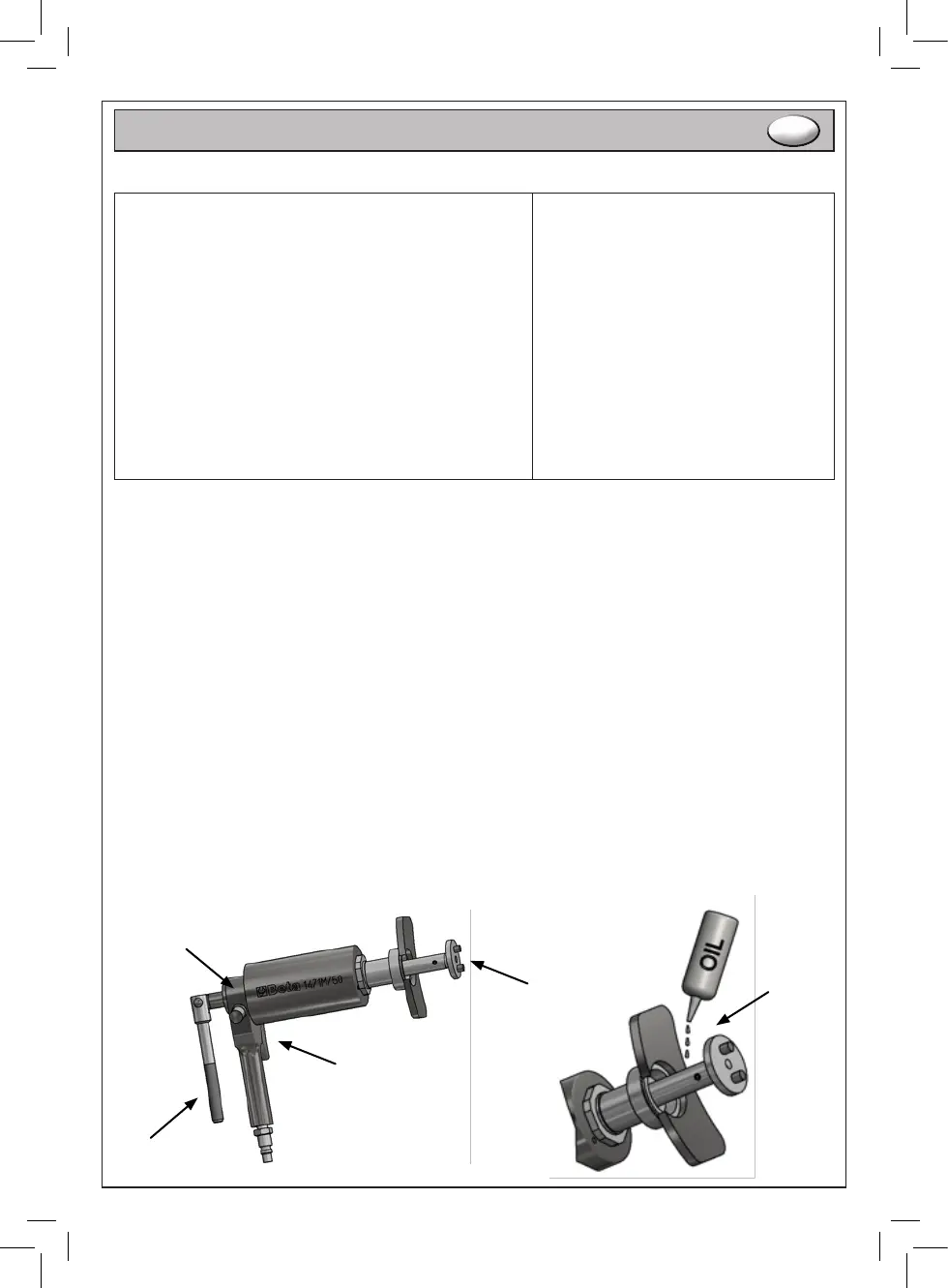

AÇIKLAMALAR
1: Manyetik uç
2: Serbest bırakma butonu
3: Rotasyon kolu
4: İşletme kolu
5: Yağ ile yağlama
TEKNİK VERİLER
Hava besleme bağlantısı
Pnömatik aletin optimal kullanımı için, aletin girişinde ölçülen 8 bar maksimum basınca daima uyun. Pnömatik aleti, yoğuşma
içermeyen temiz hava ile besleyin. Çok yüksek bir basınç veya besleme havasında nem mevcudiyeti, mekanik parçaların kullanım
ömrünü azaltır ve aletin hasar görmesine neden olabilir.
KULLANIM
Fren pensinin piston tipine göre uygun adaptörü seçin.
Bunu takımın manyetik ucuna (1) takın.
Havalı aleti, 8 bar'lık azami basıncın aşılmadığını kontrol ederek emin olduktan sonra basınçlı hava hattına bağlayın.
Serbest bırakma butonuna (2) basın ve aleti fren kaliperine geçirmek amacıyla itme çubuğunu ilerletmek veya geriletmek için kol
(3) üzerinde müdahalede bulunun.
Ezilme riski mevcut olduğundan, takım ile fren kaliperi arasına vücut kısımlarını koymayın.
İşletme koluna (4) basın ve fren kaliperinin pistonunu döndürmek için aynı anda kolu (3) döndürün.
Pistonu gerilettikten sonra serbest bırakma butonuna (2) basın ve itme çubuğunu geriletmek için kolu (3) çekin ve bu şekilde
kaliperden takımı çıkarın.
Kullanım sıklığına göre, olası kir birikimini giderecek ve doğru işlemeyi garanti edecek şekilde, takımları düzenli aralıklarla
temizleyin. Ayrıca, hidrolik kumandalar (5) için uygun tip birkaç yağ damlası ilave edilerek pistonun yağlanması gerekir.
4
1
2
3
5
