5. Gerätebeschreibung

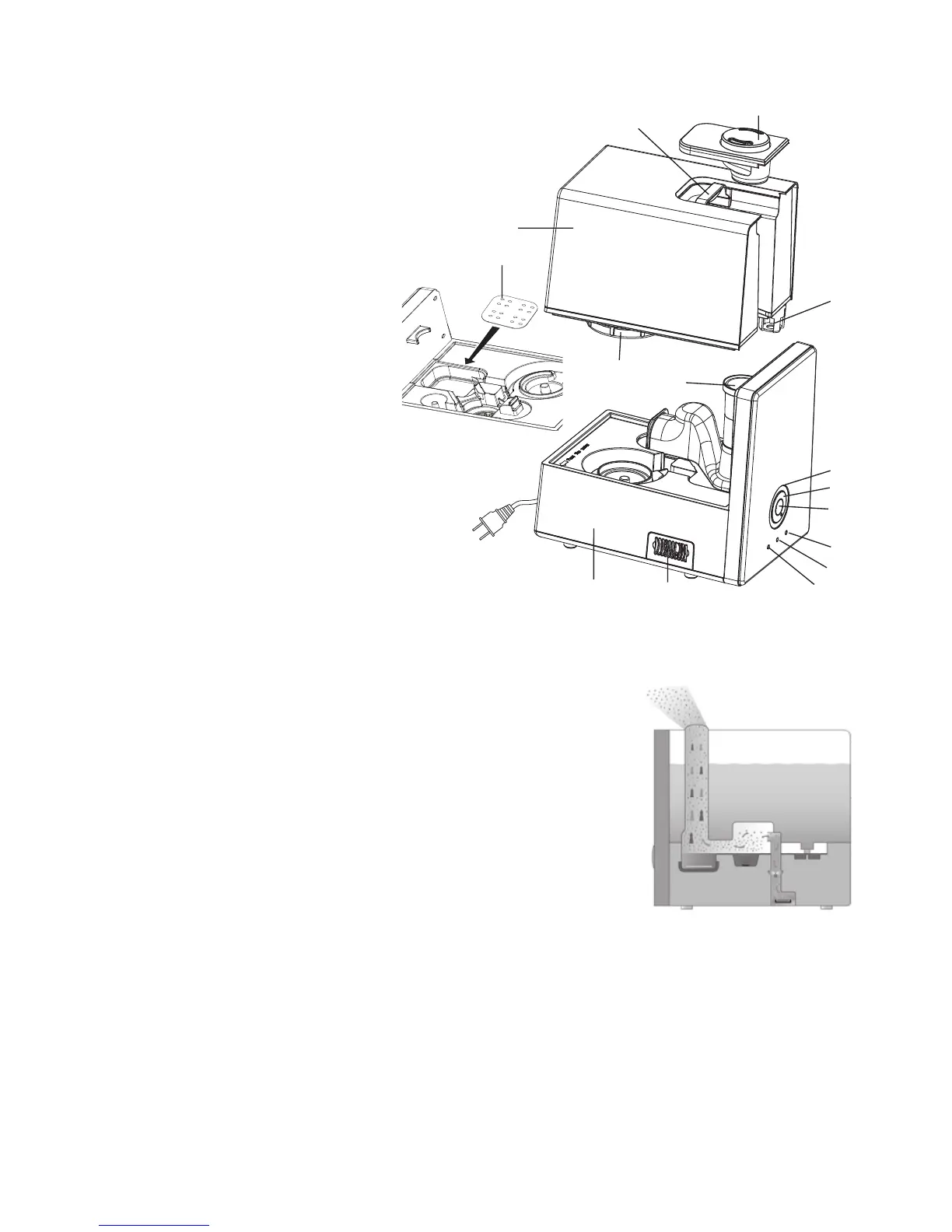

1. Drehregler
1
11
2
3
12
4
5
7
8
15
14
9
10
13
6
2.
Beleuchteter Bedienring zur An-
zeige des Betriebes
3.
Taste für Zuschaltung von Was-
serverdampfung
4.
LED Anzeige Wasserverdamp-
fung Stufe 1
5.
LED Anzeige Wasserverdamp-
fung Stufe 2 (wenn 4+5 leuchtet
Stufe 3)
6. Wasserstandsanzeige
7.
Griffmulde (bei entfernen des Ne-
belauslasses)
8. Wassertank
9. Basis Luftbefeuchter
10. Schraubverschluss Wassertank
11. Füllstandsensor
12. Luftauslass
13. Aromafach
14. Nebelauslass mit 2 Düsen
15. Kalkpad
Funktionsschema
A Hochfrequente Schwingungen lösen kleinste Tröpfchen von der Was-
seroberfläche.
B Der Luftstrom des Ventilators bringt die feuchte Luft nach außen.
C Zusätzlich kann eine Wasserverdampfung zugeschaltet werden.
D Auf Wunsch kann das Gerät mit Aromen angewendet werden.
6. Inbetriebnahme
•
Öffnen Sie die Kartonverpackung.
•
Entfernen Sie nun alle Folien.
•
Überprüfen Sie Gerät, Netzstecker und Kabel auf Beschädigungen.
Wasser einfüllen
•
T
rennen Sie das Gerät vom Netz, wenn Sie Wasser in den Tank einfüllen.
•
N
ehmen Sie die Nebelauslassdüse ab.
•
H
eben Sie den Wassertank an der Griffmulde an und drehen Sie ihn auf die Rückseite.
• Zum Befüllen des Tanks öffnen Sie den Schraubverschluss unterhalb des Tanks.
•
Füllen Sie nun Wasser in den Tank, der Wassertank fasst max. 6 Liter. Der Wasserstand ist von außen
sichtbar.
• Verschließen Sie den Wassertank fest mit dem Schraubverschluß .
• Der Tank sollte dabei anschließend fest auf der Basis sitzen.
• Auf Wunsch kann nun in der Basis ein Kalkpad (15) in den Verdampfertopf eingelegt werden. Dies emp-
fehlen wir bei hartem Wasser.
• Überprüfen Sie, ob die Nebelauslassdüse korrekt auf dem Wassertank sitzt.
A
B
C
D
