2) passo-a-passo (biestável) O relé da saída associada
muda de estado, cada vez que se pressiona a tecla do
transmissor
3) temporizado Cada vez que se pressiona a tecla do
transmissor, o relé da saída fica excitado por 90 segundos.
Pressões da tecla durante o ciclo de contagem fazem reiniciar
a própria contagem.
4) anti-agressão O relé da saída associado muda de estado
se pressiona-se a tecla do transmissor por mais de 5
segundos.Todas as teclas de todos os transmissores inseridas
no receptor são automaticamente dotadas da função anti-
agressão, independentemente da sua configuração, portanto a
atribuição de uma tecla (T1,T2,T3 ouT4) à saída não é necessária.
A comutação do relé tem uma duração de 10s.
Notas: As saídas predefinidas são configuradas como monoestáveis.
Somente uma saída pode ser configurada no modo anti-agressão.
No caso em que seja necessário verificar em que modo tenha sido
configurada uma saída, seleccioná-la e pressionar a tecla OK. O
receptor mostra como primeira opção o modo de funcionamento
precedentemente ajustado.
Se tenta-se de configurar uma saída não dotada de módulo opção
MOP, será visualizado a mensagem de erro “módulo não presente”.
Configurar RTD:
Consente de configurar as funções gerais do sistema.
Língua: seleccionar a língua pretendida entre as disponíveis
(Italiano, francês, alemão, inglês, espanhol).
Nova Password: utilizando os botões + e - é possível inserir
uma password composta por 4 algarismos (de 0 a 9). Se
introduz-se um valor diferente do predefinido (0000) à
sucessiva tentativa de configuração será pedida a password
de acesso. Se não se deseja proteger a programação do
receptor por meio de password, voltar a inserir o valor
predefinido 0000.
Tipo de receptor: seleccionar o modo de funcionamento do
receptor com código fixo e código variável (rolling-code); por
predefinição, o receptor está configurado no modo rolling-
code.
5.1) Blocos de transmissores
Por meio do menu Adicionar --> Bloque, é possível efectuar a inserção
automática de um número elevado de transmissores (limite máximo a
capacidade de memória do receptor). A empresa vende embalagens
de 100 transmissores especificadamente programados e numerados,
de 01 a 100, (o transmissor 100 é indicado pelo algarismo 00), para
a inserção em blocos.
A inserção de um bloco requer simplesmente o armazenamento de
um primeiro e de um último transmissor, todos os transmissores do
bloco compreendidos entre estes serão automaticamente
armazenados.
Não é possível inserir transmissores standard no menu bloque.
Para a inserção de blocos de transmissores agir como segue:
1) Colocar-se no menu Adicionar --> Bloque seleccionar a saída a
activar. Seleccionando a opção “todas as saídas” cada tecla do
transmissor é automaticamente associada à saída correspondente
(T1- Saída1, T2 - Saída2 etc.).
2) O display visualiza a mensagem “Primeiro transmissor” e
sucessivamente “tecla escondida”; pressionar a tecla escondida
(P1 - Fig.5) do primeiro transmissor (número mais baixo) que se
pretende inserir.
3) O display visualiza a mensagem “tecla pretendida”: pressionar a
tecla Tx que se pretende associar com a saída seleccionada
precedentemente.
4) O display visualiza a mensagem “Último transmissor” e
sucessivamente “tecla escondida”; pressionar a tecla escondida
(P1) do último transmissor (número mais alto) que se pretende
inserir.
5) O display visualiza a mensagem “tecla pretendida”, pressionar a
tecla Tx no último transmissor.
Nota: A tecla Tx seleccionada nesta fase deve ser a mesma
seleccionada no ponto 3.
6) O display visualiza a primeira localização de memória ocupada,
confirmar pressionando a tecla “OK” ; em seguida, o display
visualiza a última localização ocupada, pressionar a tecla “OK”.
Caso se deseje anular a inserção do bloco pressionar simultane-
amente as teclas + e -.

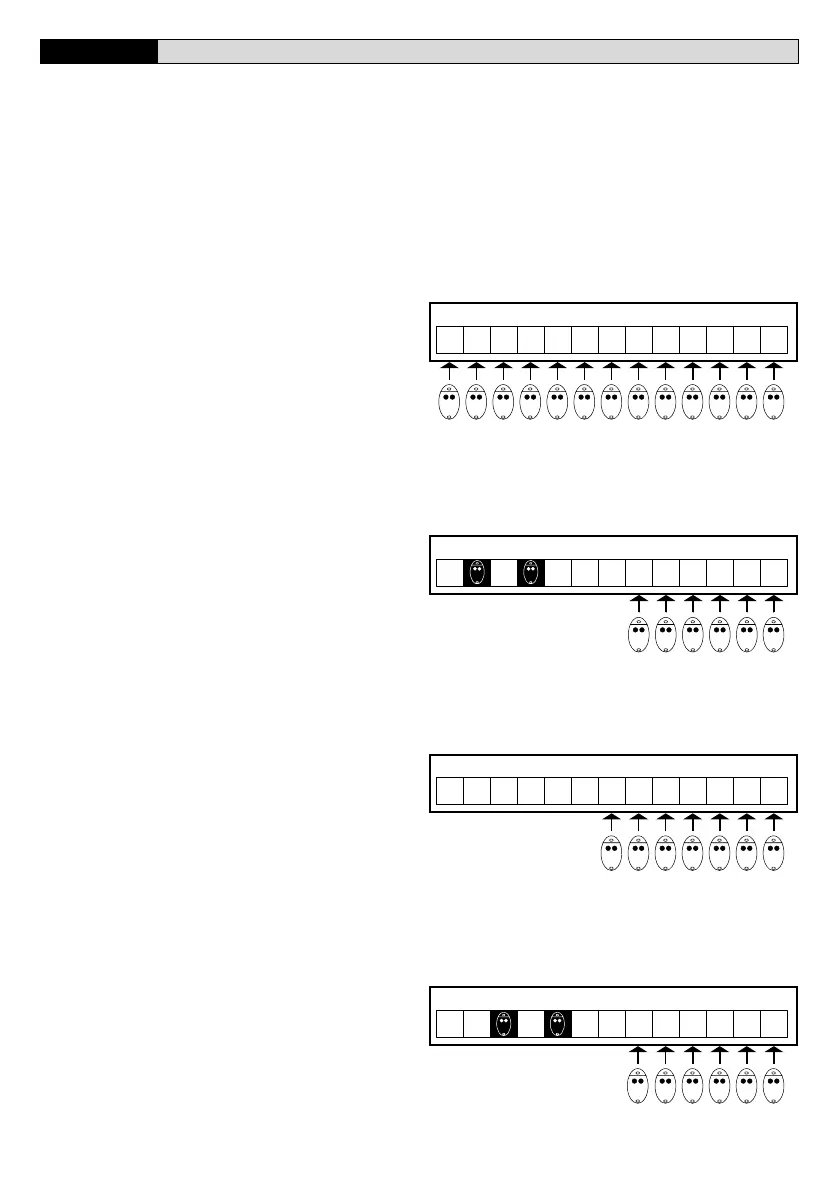

Localizações de memória do receptor RDT
A atribuição das localizações de memória do receptor, para manter
uma certa uniformidade com as numerações dos transmissores,
executa-se segundo estas regras:
1) Se a memória está vazia, o primeiro transmissor (por ex. 01)
insere-se na localização 01 e os outros inserem-se a seguir como
indicado:
01 02 03 04 05 06 -- -- -- -- -- -- 100
RTD
01 02 03 04 05 06 -- -- -- -- -- -- 00
2) Se algumas localizações estão ocupadas por outros transmissores,
o primeiro transmissor (por ex. 01) insere-se na prima localização
“N01” (101-201-301, etc.) disponível e com um número de localizações
sucessivas livres suficientes para a inserção:
01 02 03 04 05 -- --
101
102 103 -- -- 200
RTD
01 02 03 -- -- 00
3) Se o receptor está vazio e o primeiro transmissor tem um número
diferente de 01 (ex. 35) o primeiro transmissor insere-se na localização
35 e, os outros inserem-se a seguir:
01 02 03
-- -- --
35 36 37 38
35 36 37 38
-- -- 100
RTD
-- -- 00
4) Se algumas localizações estão ocupadas e o primeiro transmissor
tem um número diferente de 01 (ex. 35) insere-se na primeira
localização “N35” (135-235-335 etc.), disponível e com um número de
localizações sucessivas livres suficientes para a inserção:
-- 35 36 37 38 39 -- 135 136 137 -- -- 200
RTD
36 37 -- -- 0035
