BFT FR95 Series - Page 5

323
D811170_03

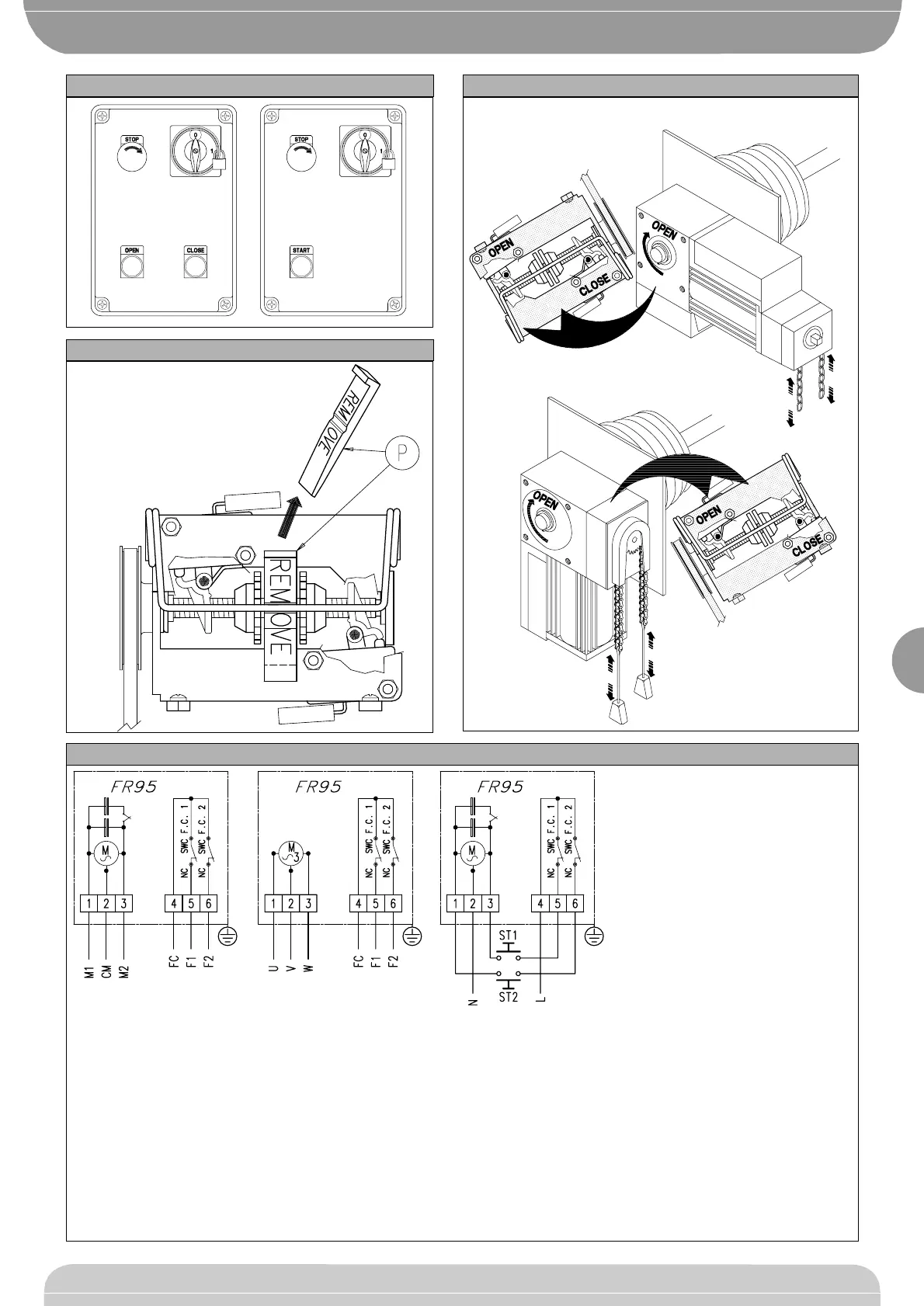

Fig. 8
Fig. 11
Fig. 10
Fig. 9
M1 = Marcia motore e condensatore
Motor and capacitor start
Marche moteur et condensateur
Lauf Motor und Kondensator
Marcha motor y condensator
M2 = Marcia motore e condensatore
Motor and capacitor start
Marche moteur et condensateur
Lauf Motor und Kondensator
Marcha motor y condensator
CM = Comune motore
Common motor
Commun moteur
Gemeinsamer
Motor común
F1= Fine corsa di apertura o chiusura
Opening-closing limit switch N.C.
Fin de course d'ouverture ou fermeture N.C.
Endanschlag Oeffnung oder Schliebung N.C.
Fin derecorrido de abertura o cierre N.C.
F2= Fine corsa di apertura o chiusura
Opening-closing limit switch N.C.
Fin de course d'ouverture ou fermeture N.C.
Endanschlag Oeffnung oder Schliebung N.C.
Fin derecorrido de abertura o cierre N.C.
FC= Comune finecorsa
Common limit switch
Commun fin de course
Gemeinsamer Draht Endanschlag
Fin de recorrido común
U-V-W= Trifase
Three-phase
Triphasé
Dreiphasig
Trifásica
ST1-ST2= Pulsanti comando
Command push buttons
Boutons de start
Startknöpfe
Mandos de apertura y cierre
FR95
FR95
AUTOMATION FOR INDUSTRIAL SECTIONAL DOORS
AUTOMATION FOR INDUSTRIAL SECTIONAL DOORS
