MANUAL PARA A INSTALAÇÃO PORTUGUÊS
PHEBE SQ). Se os bornes acima indicados, são utilizados, remover as
respectivas pontes.
PLACA LUX-PHEBE
Nos accionadores PHEBE-SQ está pré-instalada a placa de controlo LUX-
PHEBE para o controlo do motor, dos finais de curso e da luz de cortesia
(Fig. 3c).
JP1
1-2 controlo motor PHEBE-SQ da placa HYDRA:
1 motor (AZUL ESCURO) ao borne 16 placa Hydra
2 motor (CASTANHO) ao borne 17 placa Hydra
3-4 motor PHEBE-SQ :
3 motor (AZUL ESCURO)
4 motor (AZUL ESCURO)
5 não utilizado
6-7 controlo luz cortesia PHEBE-SQ da placa HYDRA
6 ao borne 5 placa Hydra
7 ao borne 18 placa Hydra
8 não utilizado
9-10-11 controlo final de curso PHEBE-SQ da placa HYDRA
(a ser utilizado somente no caso de instalação de 2 PHEBE-SQ
e quadro comando HYDRA de parede)
9 comumao borne 13 placa Hydra
10 final de curso abertura ao borne 14 placa Hydra
11 final de curso fechamento ao borne 15 placa Hydra
12 não utilizado
13-14-15 conexão do final de curso PHEBE-SQ
13 contacto comum
14 final de curso abertura
15 final de curso fechamento
16 não utilizado
NOTA:
No caso de instalação de dois accionadores é necessário ligar os finais de
curso de abertura e fechamento de um único accionador.
5) PARÂMETROS DE CONTROLO DO MOVIMENTO DOS MOTORES
É possível modificar os parâmetros de função, utilizando-se o programador
com display incorporado ou o UNIPRO. Em seguida, explica-se o significado
de cada opção e depois indica-se o procedimento para a configuração.
Significado das configurações:
- Tempo de Fechamento Automático: regula o tempo de pausa com o
portão aberto, a seguir ao qual, se a função TFA está activa, produz-se
o fechamento automático.
- Binário (força de impulso) motores: regula a força de impulso aplicada
electronicamente a cada motor, durante as manobras de abertura e
fechamento.

ATENÇÃO: Verificar que o valor da força de impacto medido
nos pontos previstos pela norma EN 12445, seja inferior ao
indicado na norma EN 12453.

Uma errada definição da sensibilidade pode provocar danos
a pessoas, animais ou objectos.

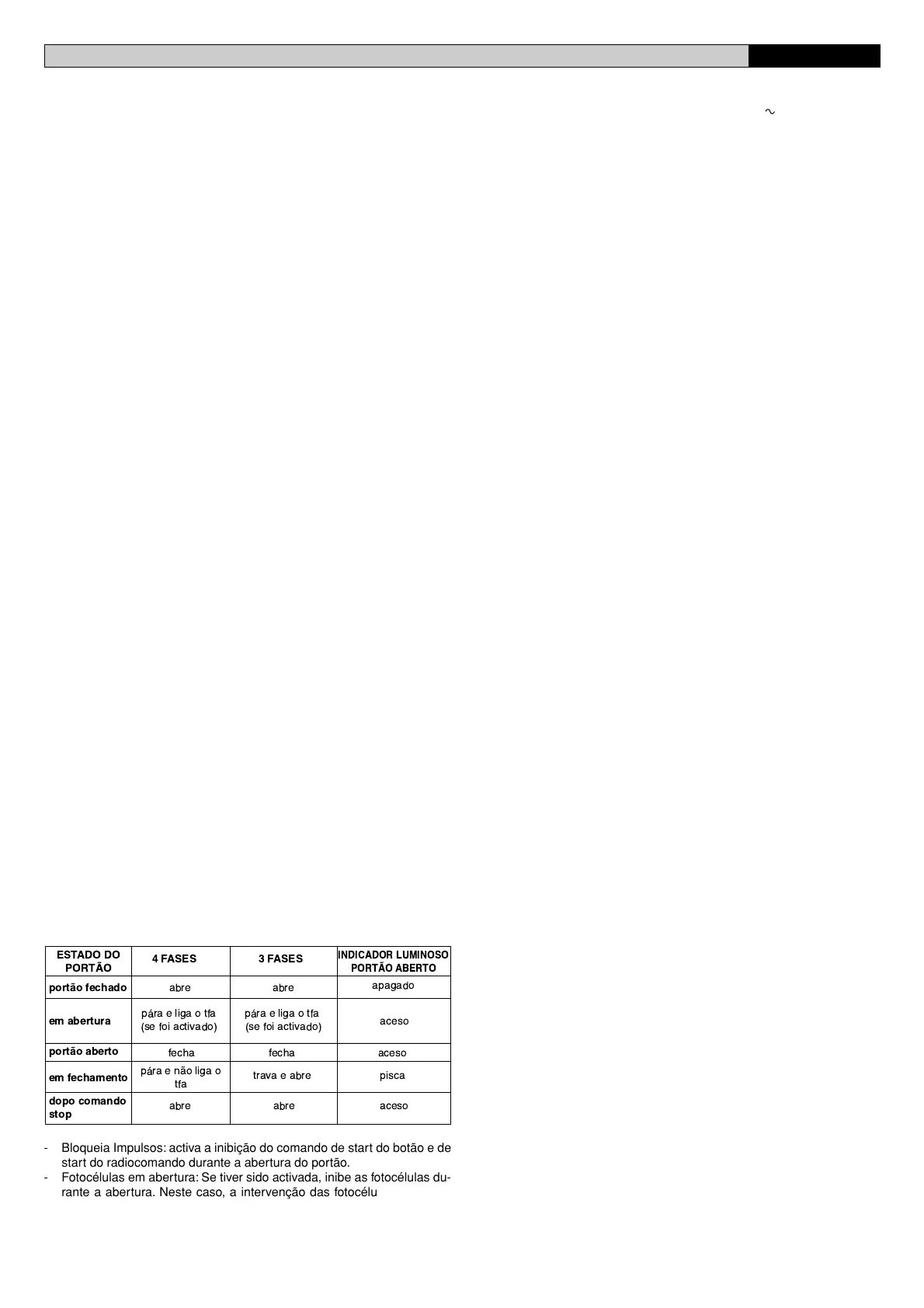

- Lógica de funcionamento de 3 Fases ou de 4 Fases: o comando de start,
dependendo da lógica que estiver activada, de 3 fases ou de 4 fases,
modifica o estado do portão tal como indicado na tabela a seguir. Também
é indicado o estado do indicador luminoso de portão aberto.
ESTADO DO
PORTÌO
4 FASES 3 FASES
INDICADOR LUMINOSO
PORTÌO ABERTO
porto fechado abre abre
abre abre
fecha fecha
apagado
em abertura
pra e liga o tfa
(se foi activado)
pra e liga o tfa
(se foi activado)
aceso
em fechamento
pra e no liga o
tfa
trava e abre
pisca
aceso
porto aberto
dopo comando
stop
aceso
- Bloqueia Impulsos: activa a inibição do comando de start do botão e de
start do radiocomando durante a abertura do portão.
- Fotocélulas em abertura: Se tiver sido activada, inibe as fotocélulas du-
rante a abertura. Neste caso, a intervenção das fotocélulas durante a
abertura é ignorada. A intervenção das fotocélulas durante o fechamento
provoca a paragem do portão e a reabertura. Se não tiver sido activada,
a intervenção da fotocélula durante a abertura, provoca a paragem do
portão e a reabertura uma vez que o obstáculo tiver sido removido.
- Indicador luminoso de portão aberto ou II° canal rádio: se estiver activa,
consente de ligar um indicador luminoso de 24V como na figura 3.
Neste caso, a luz indica a posição do portão tal como especificado na
tabela acima. Se não estiver activa, a saída para os bornes 21-22 apresenta
um contacto sem tensão e normalmente aberto, que é activado só por 2
segundos, cada vez que se pressiona a tecla 2 do radiocomando associado.
A tecla 1 está reservada para o comando de start.
- Fotocélulas não verificadas: Se desactivado inibe a função de verificação
das fotocélulas, consentindo a ligação de dispositivos não equipados de
contacto suplementar de verificação. Portanto, não é necessária a ligação
ao borne 26 (Fig. 3d).
6) PROGRAMAÇÃO
6.1) Programação com display
ATENÇÃO! Para modificar a configuração é necessário fechar a ponte J1.
O programador com display, presente na placa, consente de definir todas
as funções do quadro de comandos HYDRA.
Tomar como referência as Fig. A e B.
O parâmetro predefinido, é o fechado entre parênteses quadrados [0]
Entre parênteses redondos indica-se a escrita que aparece no display.
Pressionar a tecla OK, obtém-se um menu de apresentação, pressionar
duas vezes ok para superar esta apresentação. Entra-se num menu
composto pelos seguintes submenus: Parâmetros, lógicas, rádio, língua ,
default e configuração automática.
Nos primeiros 4 menus, com as teclas para cima/para baixo, é possível
deslocar-se no interior do menu e entrar nos submenus, confirmando os
valores que podem ser definidos com a tecla ok. No menu DEFAULT,
pressionando ok, é possível reprogramar a central com os valores de
fábrica.
Para voltar atrás e sair da programação, pressionar ao mesmo tempo as
teclas para cima/para baixo várias vezes.
No final da configuração, abrir a ponte J1.
6.2) Programação com UNIPRO
Ligar o programador UNIPRO à central utilizando o acessório UNIDA (Ver
fig.4). A central HYDRA não alimenta o programador UNIPRO e,
consequentemente este precisa de um alimentador especial.
Menu Parmetros
- Tempo de Fecho Automático (TCA) [ 10s ]
Definir numericamente o valor do tempo de fecho automático de 3 a 60
segundos.
- Binário dos motores na abertura (PAR mot aper) [ 50% ]
Definir numericamente o valor do binário dos motores entre 1% e 99%.
- Binário dos motores mo fecho (PAR mot cier) [ 50% ]
Definir numericamente o valor do binário dos motores entre 1% e 99%.
- Zona (ZONA) [ 1 ] (UNIPRO ⇒ Parâmetros avançados ⇒ endereço 1)
Definir o número de zona com um valor compreendido entre um mínimo
de 0 e um máximo de 127. Ver parágrafo 7 “Conexão série.
Menu Lógicas
-TFA (TCA) [ ON ]
ON Activa o fecho automático
OFF Desactiva o fecho automático.
- 3 Fases/4Fases (3 pasos) [ OFF ]
ON Autoriza a lógica 3 fases.
OFF Autoriza a lógica 4 fases.
- Bloqueia Impulsos (bl.imp.) [ OFF ]
ON O impulso de start não tem algum efeito durante a fase de abertura
OFF O impulso de start tem efeito durante a fase de abertura
- Fotocélulas na abertura (fotoc. ap) [ OFF ]
ON: Activa durante a fase de fechamento
OFF: Activa durante a fase de abertura e fechamento
- Test fotocélulas (test phot) [ OFF ] (Lógicas avançadas: - endereço 14)
ON Activa a função de verificação dos dispositivos de segurança (Fig. 3d).
OFF Desactiva a função de verificação dos dispositivos de segurança (Fig. 3b).
- Indicador luminoso de portão aberto ou II° canal rádio (salida
segnal) [ OFF ]
ON A saída entre os bornes 21-22 é configurada como Indicador
luminoso de portão aberto.
OFF A saída entre os bornes 21-22 é configurada como II° canal rádio.
- Manutenção do bloqueio (manten bloqueo) [ OFF ]
ON Esta função activa a pressão da folha no fecho, sem que este seja
considerado como obstáculo pelo sensor amperostop.
Portanto,a folha continua o seu percurso por mais 0,5s, após a
intercepção do final de curso de fecho . Deste modo, antecipando
levemente a intervenção dos finais de curso de fecho, obter-se-á o
perfeito bloqueio da folha.
OFF O movimento é interrompido exclusivamente pela activação do final
de curso de fecho.
