4 -
D811210 - Ver. 03

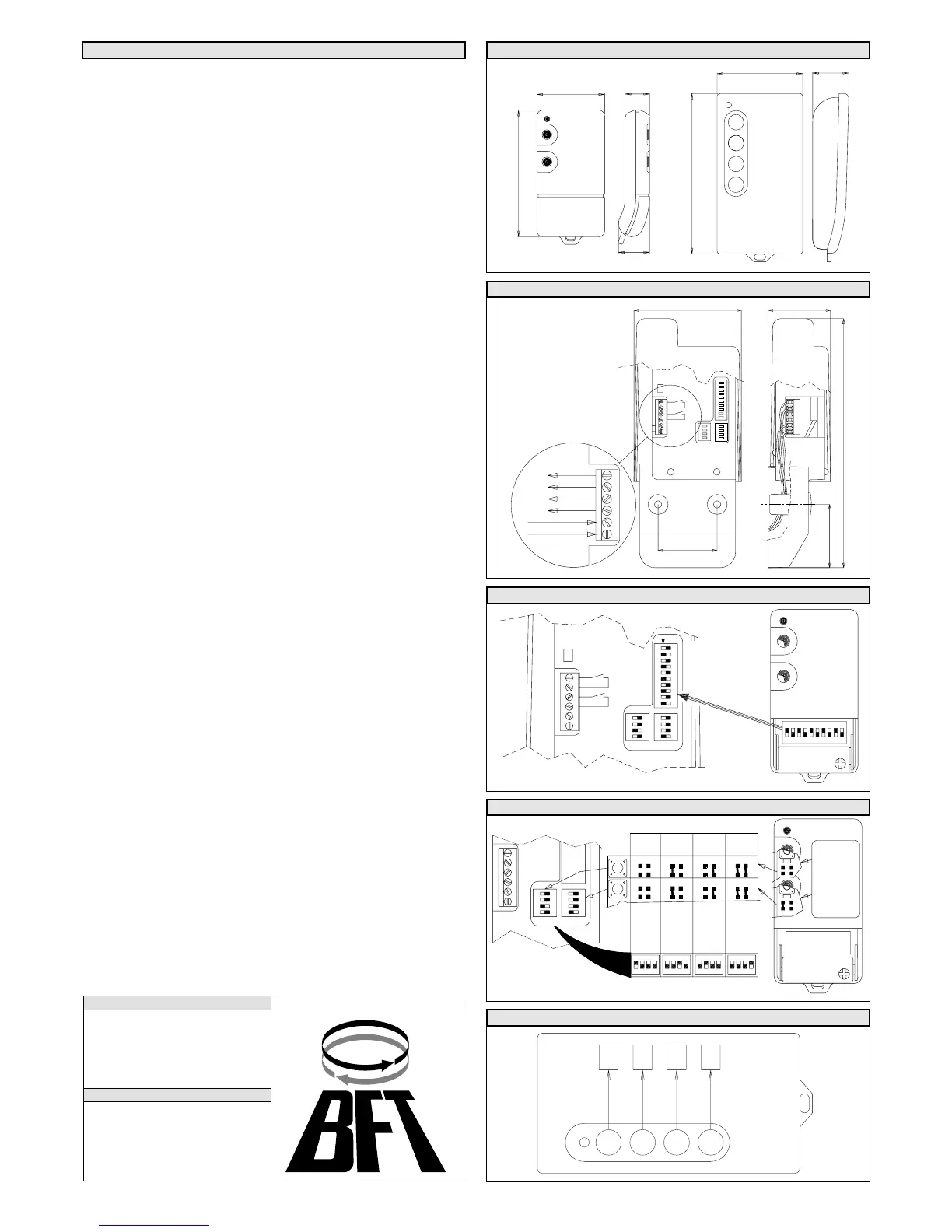

FIG. 1
P1
P2
12V
ALKALINE BATTERY
-
+
ON
10987654321
ON
4321
2
S
ON
4311
1
S
ON
4322
1098765
NA
NA
FIJACION CODIFICACION
EINGABE DER CODIERUNG
CODIFICATION
SETTING OF CODING
IMPOSTAZIONE CODIFICA
4
3
2
1
44
18.5
82
TEO4
TEO2
TEO1
16
12.5
65
35
FIG. 2
-
+
24Vac/dc
CH2
CH1
41
162
38.5
4070
NA
NA
FIG. 3
FIG. 4
TEO4
P4
P3
P2
P1
CH4
CH3
CH2
CH1
FIG. 5
ON
4321
3
S
ON
431
1
S
2
P1
P2
P2
P1
12V
ALKALINE BATTERY
-
+
ON
21
43
ON
21
43
ON
2143
ON
21
43
Puntos a soldar
Stellen zu schweksen
Points to be welder
Points a souder
Piazzole a saldare
CH4CH3CH2CH1
P
Este produto cumpre com as normas reconhecidas pela técnica e pelas
disposições relativas à segurança . Confirmamos que está em conformidade
com as seguintes directivas europeias: 89/336/CEE (modificada pela RL
91/263/CEE, 92/31/CEE e 93/68/CEE).
1) DADOS TÉCNICOS DO TRANSMISSOR
Frequência de transmissão :433.92Mhz
Teclas :cor Amarelo
Alimentação com pilhas :Alkaline 12V
Alcance :50 ÷ 100 metros
Temperatura de funcionamento :-10 +55 °C
Codificação : 10 DIP-SWITCH
Número de combinações : 1024 por canal
Dimensões : Veja fig.1
Versões transmissores: TEO1- monocanal codificação simples
TEO2- bicanal codificação simples
TEO4- quadricanal codificação simples
2) DADOS TÉCNICOS DO RECEPTOR EXTERNO
Frequência de recepção :433.92Mhz
Alimentação :16-28Vac / 11-28Vac
Antena :incorporada
Contacto relé :1A 24Vac/dc
Temperatura de funcionamento :-20 +55 °C
Código por meio de :10 DIP-SWITCH
Número de combinações :1024 por canal
Dimensões :Veja fig.2
Versões receptores: REO1 E - monocanal codificação simples
REO2 E - bicanal codificação simples
3) INSTALAÇÃO
A presença de massas metálicas perto do receptor, pode causar
interferência na recepção rádio. Em caso de pouco alcance do transmissor,
desloque a antena para um ponto mais apropriado.
4) LIGAÇÃO
Efectue a ligação tal como está indicado na fig.2
5) PROGRAMAÇÃO DA CODIFICAÇÃO
A codificação do código de transmissão é programada através dos DIP-
SWITCH de 10 vias existentes em todos os transmissores. Essa codificação
deve ser igual a programada no DIP-SWITCH de 10 vias presente no
receptor (fig.3).
6) SELECÇÃO DO CANAL DE TRANSMISSÃO
Os DIP SWITCH de 4 vias presentes nos receptores, consentem de mudar
o canal de transmissão entre os quatro disponíveis (fig.4).
O endereço canal CHx seleccionado com o DIP-SWITCH de 4 vias
presente no receptor, deve corresponder ao definido no transmissor por
meio das zonas a estanhar (fig.4).
- O transmissor TEO1 transmite de série no canal CH1 com a possibilidade
de ajustar um canal diverso por meio de pontes a estanhar presentes
no circuito impresso (fig.4).
- O transmissor TEO2 transmite de série: botão 1-CH1, botão 2-CH2 com
a possibilidade de ajustar um canal diverso em ambos os botões por
meio de pontes a estanhar presentes no circuito impresso (fig.4).
- O transmissor TEO4 transmite: botão 1-CH1, botão 2-CH2, botão 3-
CH3 e botão 4-CH4 (fig.5).
NOTAS: Os desenhos contidos neste manual, são aproximativos. A
disposição de DIP-SWITCH e ZONAS A SOLDAR, pode variar. Seja como
for, fica inalterado o procedimento descrito para A PROGRAMAÇÃO DA
CODIFICAÇÃO e ENDEREÇO BOTÃO-CANAL DE TRANSMISSÃO.
