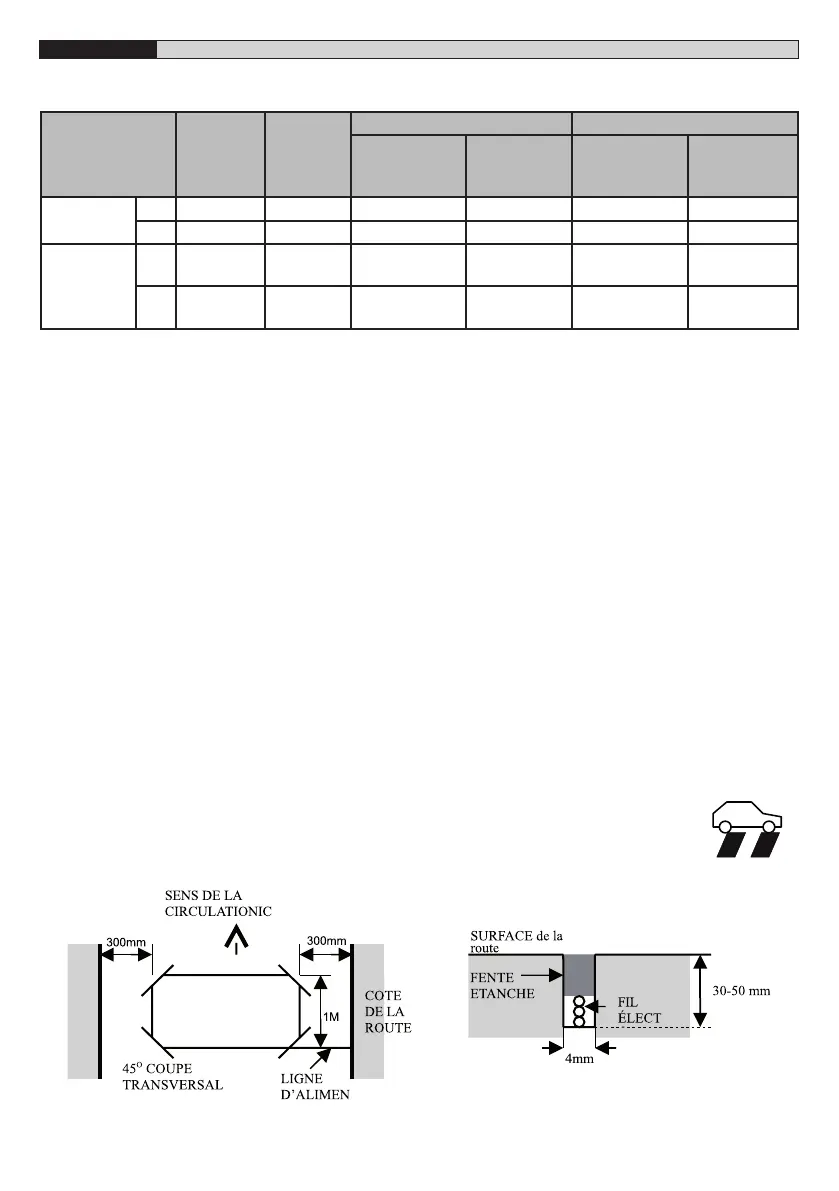

14 - RME - RME BT
D811642_03
MANUEL D’INSTALLATION
FRANÇAIS
FONCTIONS RELAIS:
RELAIS
VÉHICULE
PRESENT
PAS DE
VÉHICULE
RME BT RME
BOUCLE
INDUCTIVE
DEFECTUEUSE
PAS DE
PUISSANCE
BOUCLE
INDUCTIVE
DEFECTUEUSE
PAS DE
PUISSANCE
RELAIS
PRESENCES
N/O FERMÉ OUVERT FERMÉ FERMÉ FERMÉ FERMÉ
N/C OUVERT FERMÉ OUVERT OUVERT OUVERT OUVERT
RELAIS
IMPULSIONS
N/O
IMPULSION
FERMÉE
OUVERT OUVERT OUVERT FERMÉ FERMÉ
N/C
IMPULSION
OUVERTE
FERMÉ FERMÉ FERMÉ OUVERT OUVERT
GUIDE A L’INSTALLATION:
1. Le détecteur doit être installé dans un endroit étanche et le plus près possible de la boucle.
2. La boucle et la ligne d’alimentation doivent être composées d’un l en cuivre isolé avec une section transversale
de 15mm2. La ligne d’alimentation devra avoir au moins 20 spires par mètre. Il est déconseillé de faire des rac-
cordements, il faut souder et utiliser des lignes étanches. Des raccordements défectueux pourraient entraîner
des opérations incorrectes du détecteur. Les lignes d’alimentation sujettes à des bruits électriques devront uti-
liser des câbles blindés, avec l’écran du détecteur à terre.
3. La boucle peut être soit carrée soit rectangulaire avec une distance minimale de 1 mètre entre les côtés opposés.
En général, 3 spires de ls sont utilisées par boucle. De grandes boucles avec une circonférence supérieure à 10
mètres utiliseront 2 spires et de petites boucles avec une circonférence de moins de 6 mètres utiliseront 4 spires.
Quand deux boucles sont utilisées à proximité l’une de l’autre, il est conseillé d’utiliser 3 spires dans l’une et 4
dans l’autre de manière à éviter la diaphonie.
4. Diaphonie est un terme utilisé pour décrire les interférences entre deux boucles adjacentes. Pour éviter une
opération incorrecte du détecteur, la boucle doit avoir au moins 2 mètres de plus et des réglages de fréquence
diérents.
5. Pour installer la boucle, faire des trous dans la route en utilisant des outils de maçonnerie coupant. Une coupe
à 45° devra être faite aux angles pour éviter d’endommager le l électrique dans les angles. La fente devra avoir
environ 4mm de large et 30mm à 50mm de profondeur. N’oubliez pas de prolonger la fente d’un angle à l’autre
de la route pour loger la ligne d’alimentation.
6. De meilleurs résultats s’obtiendront si le l électrique est sans raccordements. Pour cela il faut que le l électri-
que aille trois fois du détecteur à la boucle et retour. La portion de la ligne d’alimentation du l électrique est
alors torsadée. Vu que la torsion de la ligne d’alimentation raccourcit la longueur, assurez-vous que le l électri-
que de la ligne d’alimentation soit assez long.
7. Après avoir placé la boucle et le l électrique de la ligne d’alimentation dans la fente, la remplir avec un compo-
sant époxy ou un produit de remplissage au bitume.
8. Si vous utilisez la Logique Direction, placez les spires assez près l’une de l’autre pour que, lors de
1 2
son passage, la voiture les occupe toutes les deux.
