РУКОВОДСТВО ПО УСТАНОВКЕ
РУССКИЙ

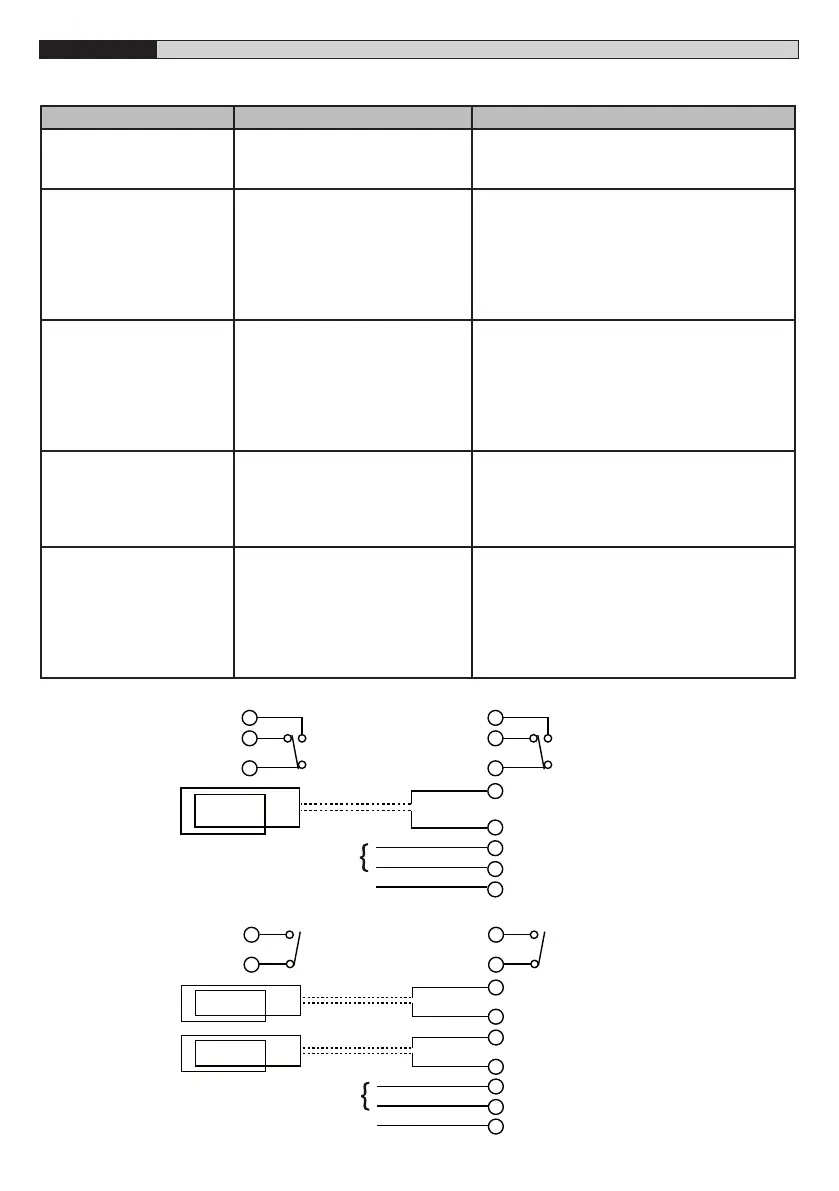

ДИАГНОСТИКА:
НЕИСПРАВНОСТЬ ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ
Светодиод POWER не
включен.
Не поступает ток питания на
входе.
Проверить, что питание надлежащим
образом подключено к детектору (контакт
1 и 2)
Светодиод DETECT мигает
неправильно.
Может быть плохая связь в петле
или ее токоподводящем кабеле.
У детектора могут быть помехи
(взаимное искажение сигналов),
поступающие от петли какого-
либо смежного детектора.
Проверить все кабели. Затянуть винтовые
зажимы. Проверить, нет ли прерванных
кабелей.
Попробовать изменить частоту, используя
переключатель частоты. Поместить детектор
с большей петлей на низкую частоту, а с
меньшей петлей на высокую частоту.
Светодиод DETECT
остается включенным в
случайном порядке.
Петля повреждена или
токоподводящий кабель петли
(фидер) поврежден.
Движение петли в грунте.
Проверить кабели. Затянуть винтовые
зажимы. Проверить, чтобы кабели не были
согнуты или передавлены. Токоподводящий
кабель был переплетен?
Проверить, чтобы не было трещин на
дорожной поверхности, находящейся рядом
с петлей.
Светодиод LOOP FAULT
мигает.
Индуктивность петли слишком
низкая или у петли короткое
замыкание.
Проверить, чтобы у токоподводящего кабеля
или петли не было короткого замыкания.
Если нет короткого замыкания, значит
индуктивность слишком низкая и нужно
добавить витки кабеля к петле.
Светодиод LOOP FAULT
остается постоянно
включенным.
Индуктивность петли слишком
высокая или у петли разомкнут
контур.
Проверить, чтобы в петле была электрическая
непрерывность. Это можно сделать,
используя универсальный измерительный
прибор, отрегулированный по шкале Ома
(< 5 ). Если индуктивность петли слишком
высокая – попытаться уменьшить число
витков.
СХЕМА КАБЕЛЬНОЙ ПРОВОДКИ RME/BT 1:
5
10
6
3
11
4
7
8
1
2
9
ВЬХОД РЕЛЕ
ПРИСУТСТВИЯ
ВЬХОД РЕЛЕ
ИМПУЛЬСА
BXOД ПETЛИ
ПЕРЕППЕТ
ЗАЗЕМЛЕHИE
ПЕТЛЯ
КАБЕЛЬ
BXOД TOKA
10
11
7
8
3
4
1
2
9
РЕЛЕ ПРИСУТСТВИЯ /
ИМПУЛЬС НА
ВЫХОДЕ 1
РЕЛЕ ПРИСУТСТВИЯ
/ ИМПУЛЬС НА
ВЫХОДЕ 1
BXOД ПETЛИ 1
BXOД ПETЛИ 2
BXOД TOKA
ПЕРЕППЕТ
ПЕТЛЯ 1
ПЕТЛЯ 2
КАБЕЛЬ
5
6
ПЕРЕППЕТ
КАБЕЛЬ
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
ЗАЗЕМЛЕHИE
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
СХЕМА КАБЕЛЬНОЙ ПРОВОДКИ RME/BT 2:
