44 - RME - RME BT
D811642_03
NÁVOD K INSTALACI
ČEŠTINA

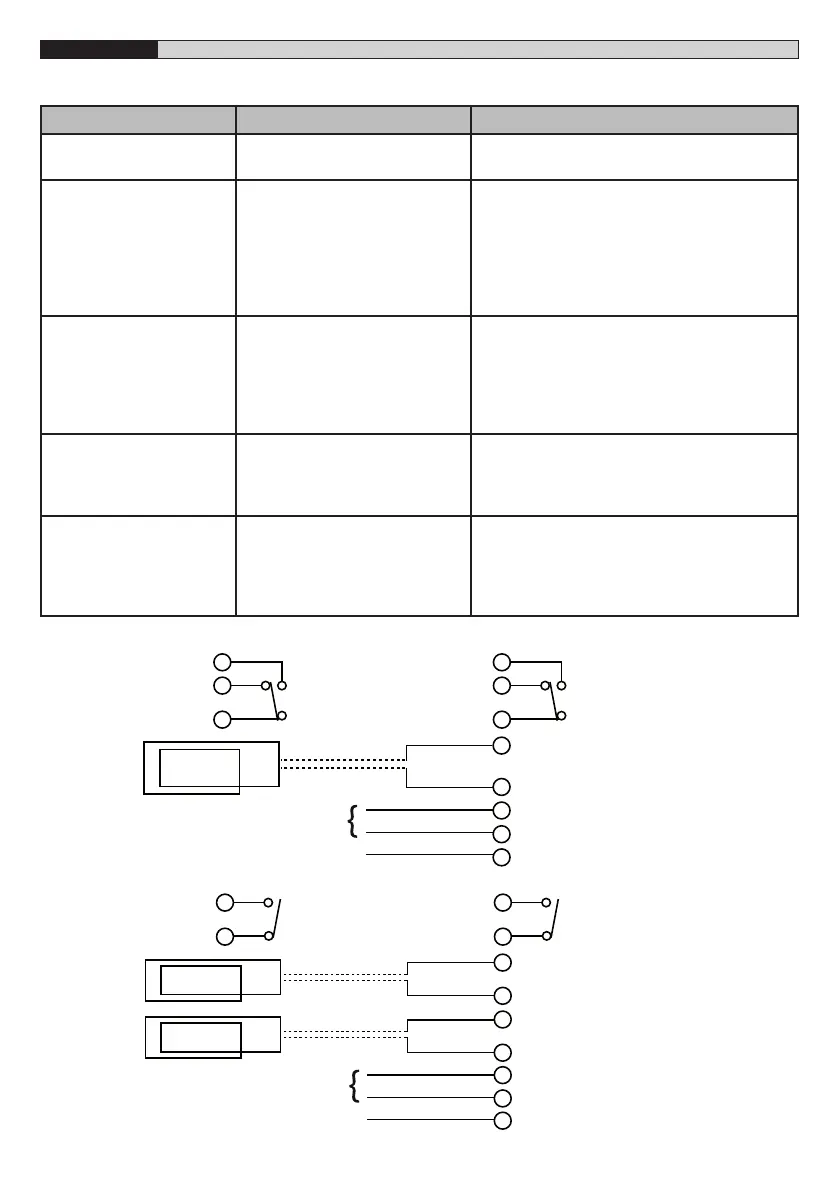

DIAGNOSTIKA:
PŘÍZNAK MOŽNÁ PŘÍČINA ŘEŠENÍ
LED POWER nesvítí. Na vstupu napájení není proud. Zkontrolujte, jestli je napájení detektoru
správně zapnuté (PIN 1 a 2).
LED DETECT bliká
nepravidelně.
Může to být špatným připojením
smyčky nebo jejího přívodního
kabelu.
Může docházet k interferenci
(crosstalk) se sousední smyčkou
detektoru.
Zkontrolujte všechny kabely. Dotáhněte
šroubovací svorky. Zkontrolujte, jestli kabely
nejsou přerušené.
Zkuste změnit kmitočty pomocí přepínače
kmitočtů. Detektor s větší smyčkou nastavte na
malý kmitočet a detektor s menší smyčkou na
vysoký kmitočet.
LED DETECT svítí náhodně. Vadná smyčka nebo vadný
přívodní kabel smyčky (feeder).
Pohyb smyčky v terénu.
Zkontrolujte kabely. Dotáhněte šroubovací
svorky. Zkontrolujte, jestli kabely nejsou zlo-
mené nebo seštípnuté. Byl přívodní kabel sple-
tený?
Zkontrolujte, jestli v blízkosti smyčky nejsou
trhliny v povrchu vozovky.
LED LOOP FAULT bliká. Induktance smyčky je příliš nízká
nebo smyčka má zkrat.
Zkontrolujte, jestli přívodní kabel smyčky nebo
smyčka nemají zkrat. Pokud žádný zkrat není,
je induktance příliš nízká a musí se přidat závity
kabelu smyčky.
LED LOOP FAULT trvale svítí. Induktance smyčky je příliš vy-
soká nebo smyčka má rozpojený
obvod.
Zkontrolujte, jestli proud ve smyčce není
přerušen. To lze provést multimetrem nasta-
veným na stupnici Ohm (< 5 ). Pokud je indu-
ktance smyčky příliš vysoká, pokuste se zmenšit
počet závitů.
SCHÉMA ZAPOJENÍ RME/BT 1:
5
10
6
3
11
4
7
8
1
2
9
VÝSTUP RELÉ
PŘÍTOMNOSTI
VÝSTUP RELÉ
IMPULSU
VSTUP SMYČKY
VSTUP PROUDU
KABEL
ZEM
SMYČKA
SPLÉTANÝ
10
11
7
8
3
4
1
2
9
RELÉ PŘÍTOMNOSTI /
IMPULS VÝSTUPU 1
RELÉ PŘÍTOMNOSTI /
IMPULS VÝSTUPU 2
VSTUP SMYČKY 1
VSTUP SMYČKY 2
VSTUP PROUDU
KABEL
SMYČKA 1
SMYČKA 2
SPLÉTANÝ
5
6
KABEL
SPLÉTANÝ
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
ZEM
RME: Live | RME BT: 12V AC/DC
RME: Neutral | RME BT: 12V AC/DC
SCHÉMA ZAPOJENÍ RME/BT 2:
