50 - RME - RME BT
D811642_03
MONTAJ KILAVUZU
TÜRKÇE
RÖLE FONKSİYONLARI:
RÖLE ARAÇ MEVCUT
ARAÇ
YOK
RME BT RME
ARIZALI DÖNGÜ
BESLEME
YOK
ARIZALI DÖNGÜ
BESLEME
YOK
MEVCUDİYET
RÖLESİ
NA KAPALI AÇIK KAPALI KAPALI KAPALI KAPALI
NC AÇIK KAPALI AÇIK AÇIK AÇIK AÇIK
TİTREŞİM
RÖLESİ
NA TİTREŞİM KAPALI AÇIK AÇIK AÇIK KAPALI KAPALI
NC TİTREŞİM AÇIK KAPALI KAPALI KAPALI AÇIK AÇIK

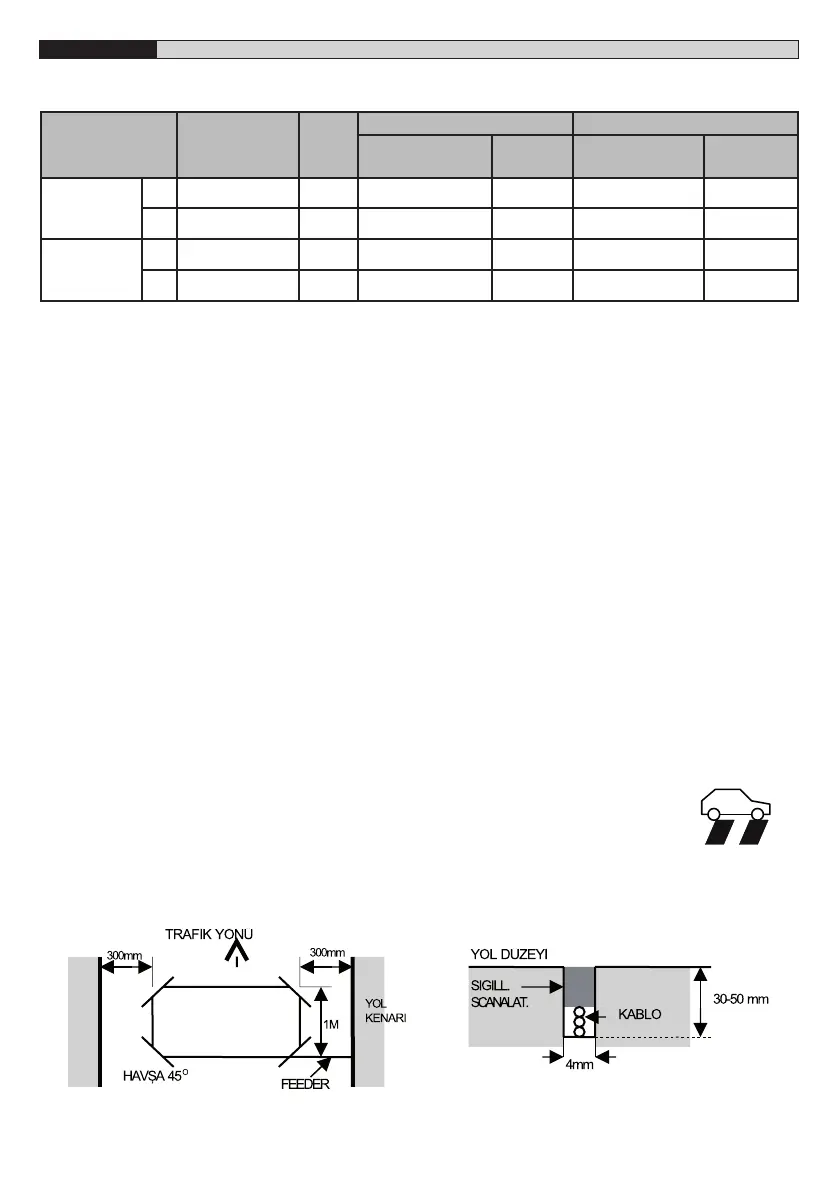

MONTAJ BİLGİLERİ:
1. Dedektör, döngüye mümkün olan en yakın yerde, su geçirmez bir yuva içine yerleştirilmelidir.
2. Döngü ve bunun besleme kablosu (feeder), 1,5mm
2
kesitli yalıtılmış bakır telden yapılmış olmalıdır. Besleme
kablosu, metre başına en az 20 defa bükülmüş olmalıdır. Tel eklemeleri yapılması tavsiye edilmez; eklemeler,
kaynaklanmış ve su geçirmezleştirilmiş olmalıdır. Kusurlu eklemeler dedektörün doğru işlememesine neden
olabilirler. Elektrik parazitlerinden etkilenebilecek besleme kabloları, blendaj dedektöre topraklanmış olarak
blendajlı kablo ile gerçekleştirilmelidir.
3. Döngü, dörtgen veya kare şeklinde olabilir, birbirlerine zıt taraarı arasında minimum 1 metrelik bir mesafe
bırakılmış olması gerekir. Genelde döngüde 3 tur kablo kullanılır. Çevresi 10 metreyi aşan büyük döngülerde 2
tur kablo kullanılır, çevresi 6 metreden daha az olan döngüler için ise 4 tur kablo kullanılır. Birbirlerine çok yakın
iki döngü kullanıldığında, crosstalk meydana gelmesini önlemek üzere birinde 3 tur kablo diğerinde ise 4 tur
kablo yapılması tavsiye edilir.
4. Crosstalk, birbirine yakın iki döngü arasındaki paraziti tanımlamak için kullanılan bir terimdir. Dedektörün hatalı
işlemesini önlemek üzere döngülerin birbirlerinden mesafeleri en az 2 metre olmalı ve farklı frekanslar üzerine
ayarlanmış olmalıdırlar.
5. Döngünün kurulması için, duvarcılık için bir kesim aleti kullanılarak yol içinde dar ve uzun yivlerin açılması ge-
rekir. Köşeler üzerindeki telin hasar görmesini önlemek üzere köşelerin 45°’lik bir kesim ile havşalanmış olmaları
gerekir. Dar ve uzun yivlerin genişliği 4 mm ve derinliği 30 ile 50 mm arasında olmalıdır. Besleme kablosunu
yerleştirmek için köşelerden birinde dar ve uzun yivin yol tarafına doğru uzatılması gerektiği unutulmamalıdır.
6. En iyi sonuçlar, ekleme yapılmaksızın bütün uzunluğunca bir tel kullanıldığında elde edilir. Bu, tel dedektör-
den döngüye doğru ilerletilerek, döngü etrafında 3 tur gerçekleştirilerek ve sonra tekrar dedektöre geri dön-
dürülerek elde edilebilir. Kablonun besleme hattını oluşturan kısmı, daha sonra kablo döndürülerek bükülür.
Besleme kablosu büküldüğünde boyunun kısaldığı unutulmamalıdır, bu doğrultuda yeterli derecede uzun tel
kullanılması garanti edilmelidir.
7. esleme kabloları ve döngü kabloları dar ve uzun yivlere yerleştirildikten sonra yivin epoksi bir bileşim veya bi-
tümlü bir ller ile doldurulması gerekir.
8. “Yön Mantığı”nın kullanılması halinde döngüleri, araba geçerken bunların her ikisini de işgal
edecek şekilde yeterince yakın konumlandırın.
1 2
