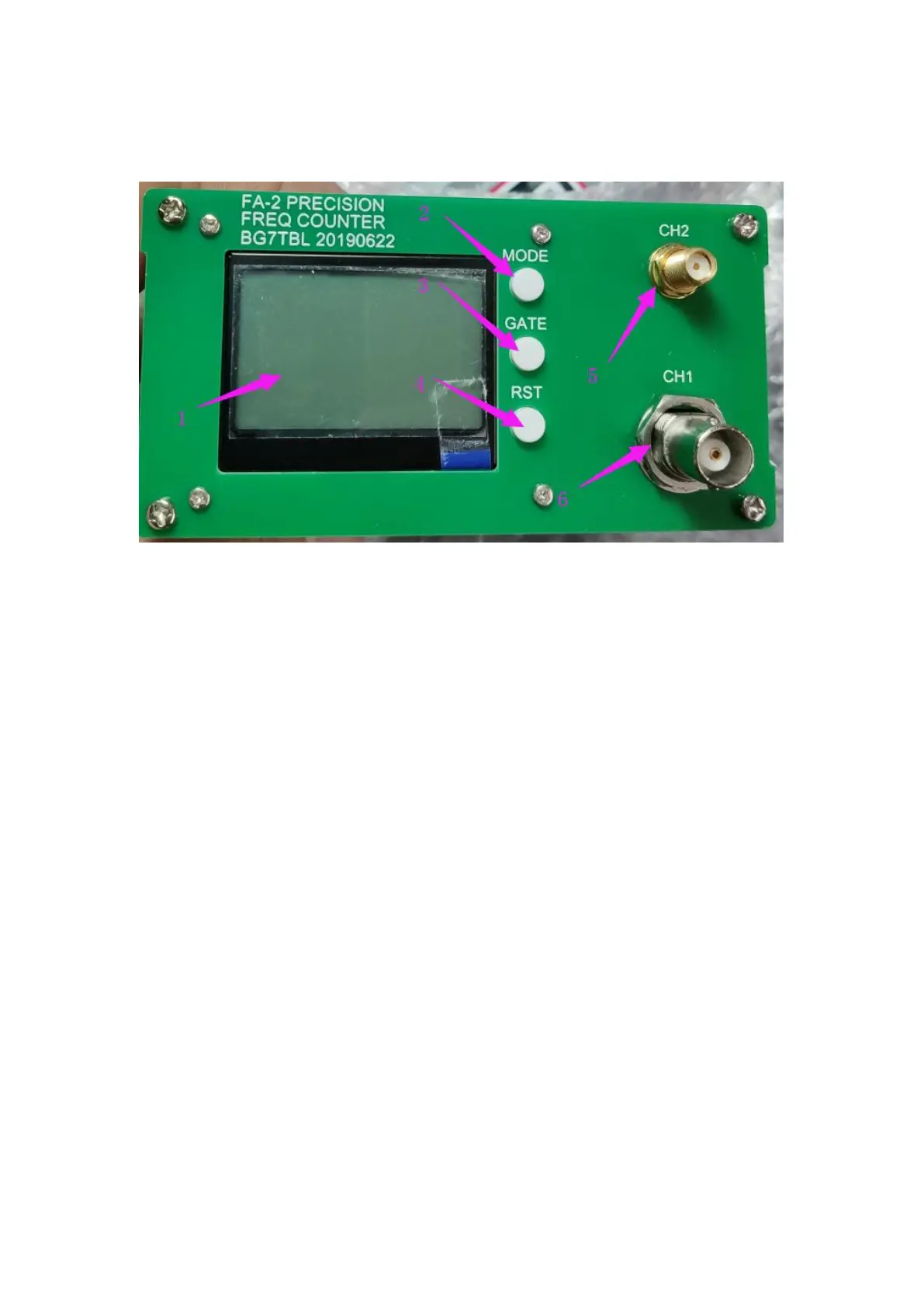

4.2,设备前面板 front panel
前面板,
front panel
1,12864 LCD
2,模式按键,转换运行模式
MODE key,turn run mode
3,闸门按键,更改闸门时间
GATE key,change gate time
4,重新启动测量按键,RST+GATE,打开或者关闭 CH1 低通滤波器,RST+MODE,CH1 选
50R/1MR 阻抗
RST key,restart test,RST+GATE,open/closed ch1 lpf,RST+MODE,CH1 select 50R/1MR
5,通道 2 输入
Channel 2 input
6,通道 1 输入
Channel 1 input
4.3,LCD 显示数据,LCD display data
通道 1 频率显示模式 CH1 FREQ
