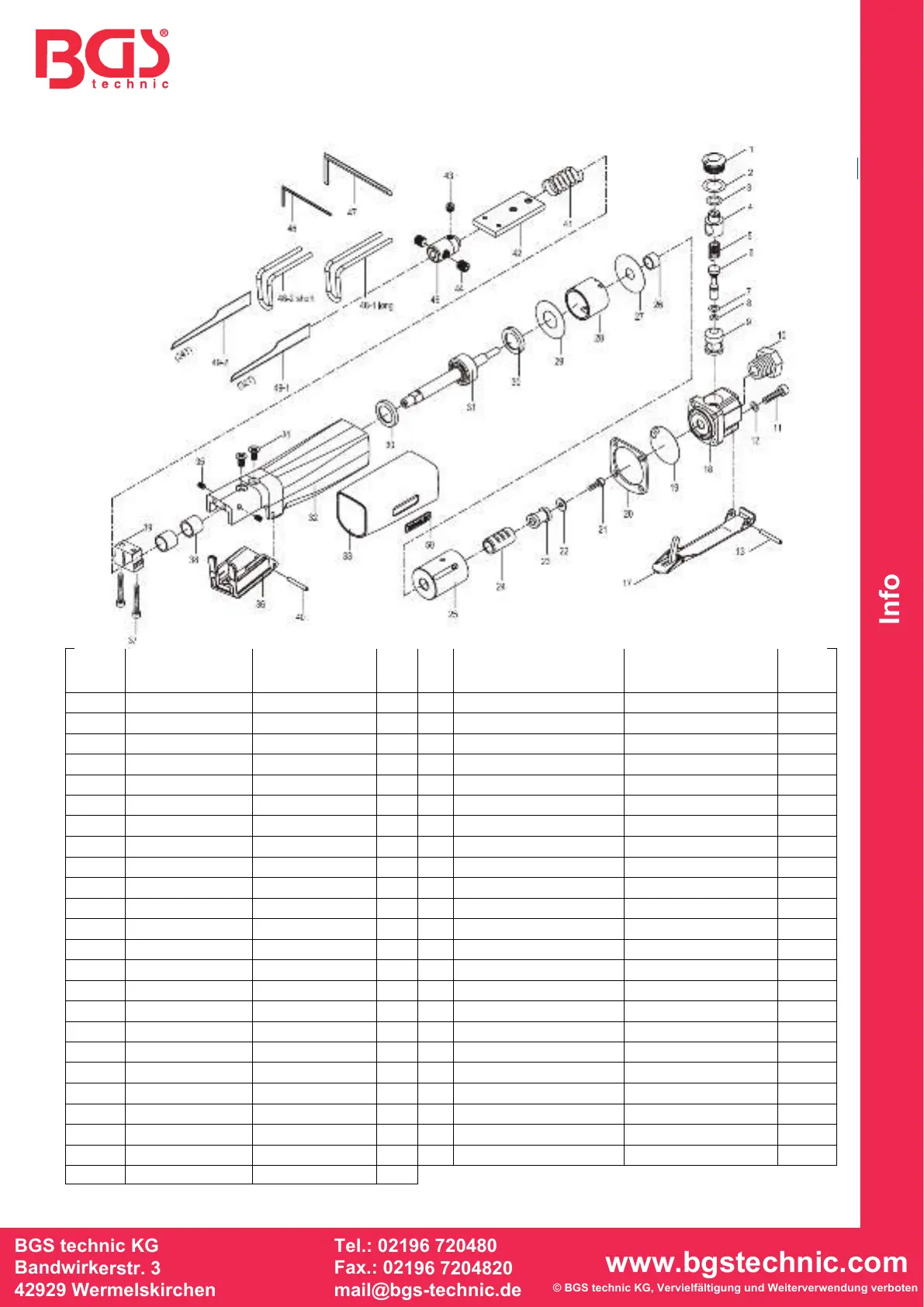

Teile / Parts Art. 3260-1
Nr.
No.
Bezeichnung Decription
Stk.
Pcs.
Nr.
No.
Bezeichnung Decription
Stk.
Pcs.
1
Ventilkegel
Valve Plug
1
28
Zylinder
Cylinder
1
2
O-Ring
O-Ring
1
29
Dichtung
Gasket
1
3
O-Ring
O-Ring
1
30
Hinterer Schutz
Rear Bumper
2
4
Luftregler
Air Regulator
1
31
Kolbenschaft
Piston Stem
1
5
Ventilfeder
Valve Spring
1
32
Gehäuse
Housing
1
6
Ventilschaft
Valve Stem
1
33
Kunststoffgriff
Plastic Grip
1
7
O-Ring
O-Ring
1
34
Schraubensatz
Set Screw
2
6
O-Ring
O-Ring
1
35
Schraubensatz
Set Screw
2
9
Ventilbuchse
Valve Bushing
1
36
Sicherheitsabdeckung
Protector, Cover
1
10
Drucklufteingang
Air Inlet
1
37
Schraubensatz
Set Screw
2
11
Schraubkappe
Cap Screw
4
38
Buchse
Bushing
2
12
Federscheibe
Spring Washer
4
39
Führungsbolzen
Guide Pin
1
13
Hebelstift
Lever Pin
1
40
Federstift
Spring Pin
1
17
Auslöser
Throttle Lever
1
41
Feder
Spring
1
18
Ventilgehäuse
Valve Housing
1
42
Untere Abdeckung
Nether Cover Plate
1
19
Dichtung
Gasket
1
43
Schraubensatz
Set Screw
2
20
Dichtung
Gasket
1
44
Schraubensatz
Set Screw
2
21
Schraube
Screw
1
45
Sägeblattaufnahme
Blade Chuck
1
22
Scheibe
Washer
1
46
2 mm Innen-6-kant
2 mm Hex. Wrench
1
23
Umkehrventil
Conv. Valve
1
47
4 mm Innen-6-kant
4 mm Hex. Wrench
1
24
Ventilhülse
Valve Sleeve
1
48
Führungsrahmen
Work Guide
1
25
Ventilgehäuse
Valve Body
1
49
Sägeblatt
Saw Blade
1
26
Buchse
Bushing
1
50
Label
Label
1
27
Dichtung
Gasket
1
