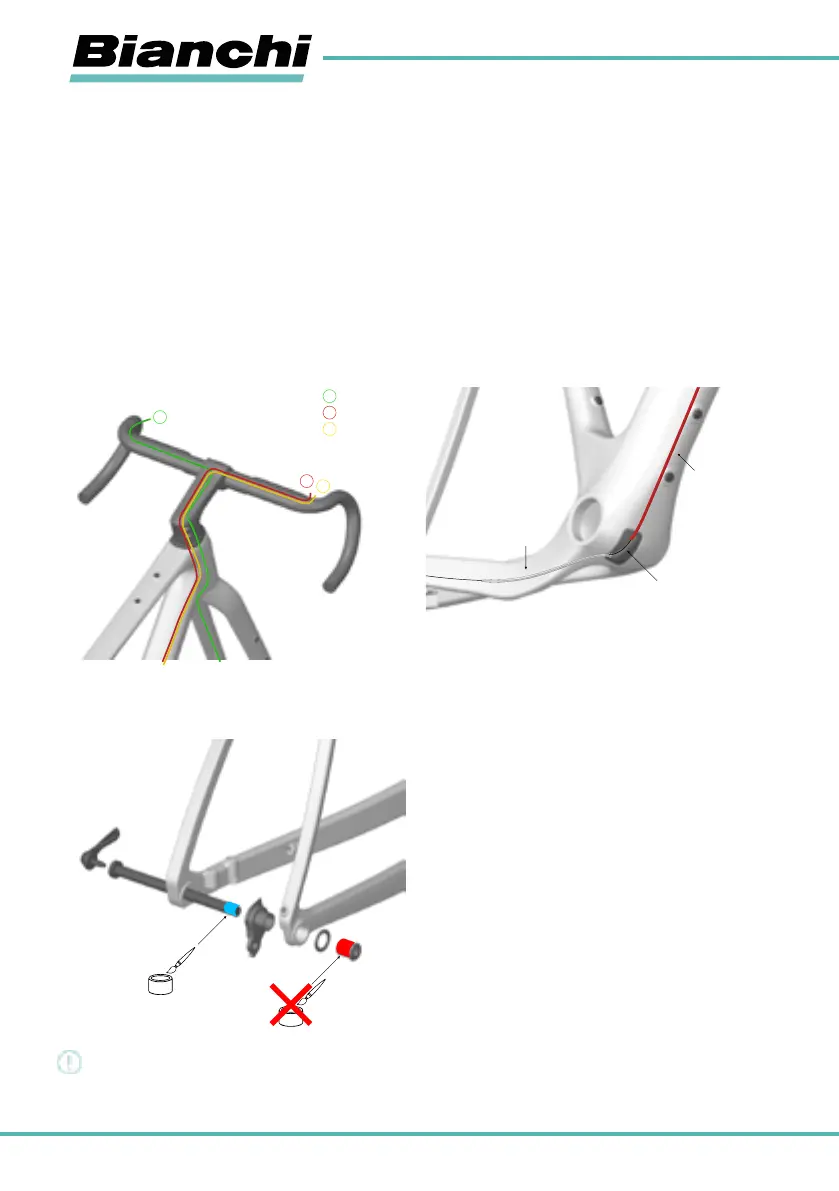

VERLEGUNG DER BREMSSCHLÄUCHE UND SCHALTZÜGE
Die Verlegung von Zügen, Hüllen und Schläuchen erfolgt vollständig innerhalb des Rahmens. Dieser Vorgang kann aufgrund des
geringen Platzangebots und mangelnder Erfahrung recht kompliziert sein. Insbesondere die Arbeiten an den Schläuchen der Hydrau-
likanlage erfordern besondere technische Kenntnisse, Spezialwerkzeuge und Fachwissen und können NUR von Ihrem Fachhändler
durchgeführt werden. Verlegung der Bremsschläuche:
A. Die Bremssättel an den Bremsschläuchen anschließen.
B. Den hinteren Bremsschlauch durch den Dichtungsring (Top-Cone/ Cone-Spacer) führen. Beide Bremsschläuche wie gezeigt verlegen.
C. Die Bremssättel an der Kettenstrebe und der Gabelstrebe des Rahmens befestigen. Die Befestigungsschrauben erst dann vollständ-
ig anziehen, wenn die Bremssättel korrekt ausgerichtet sind.
1. vorderer Bremsschlauch - Farbe grün
2. Schaltwerksmuffe - Farbe rot
3. Bremsschlauch hinten - Farbe gelb
AUSFALLENDE DES SCHALTWERKS
Der Rahmen verfügt über ein Sram UDH Universal-Ausfallende für die Montage des Schaltwerks am Rahmen.
Weitere Informationen zum UDH finden Sie in der SRAM-Bedienung
sanleitung unter www.sram.com.
WARNUNG!
Kein Fett auf die Sram UDH-Komponente auftragen. Ein zu starkes Anziehen kann zum Bruch des Ausfallendes führen.
1
1
2
2
3
3
Freno Anteriore
Guaina del Deragliatore Posteriore
Freno Posteriore
Guaina del deragliatore posteriore
Cavo deragliatore posteriore
Guida cavo trasparente
Ingrassare
