Fundas de freno y cambio
Los cables fundas y latiguillos van completamente por el interior del cuadro. Esta operación puede resultar bastante complicada
debido al poco espacio disponible y a la falta de experiencia. En particular, los trabajos en los latiguillos del sistema hidráulico
requieren conocimientos técnicos específicos, herramientas especiales y experiencia y SOLO pueden ser realizados por su distribuidor

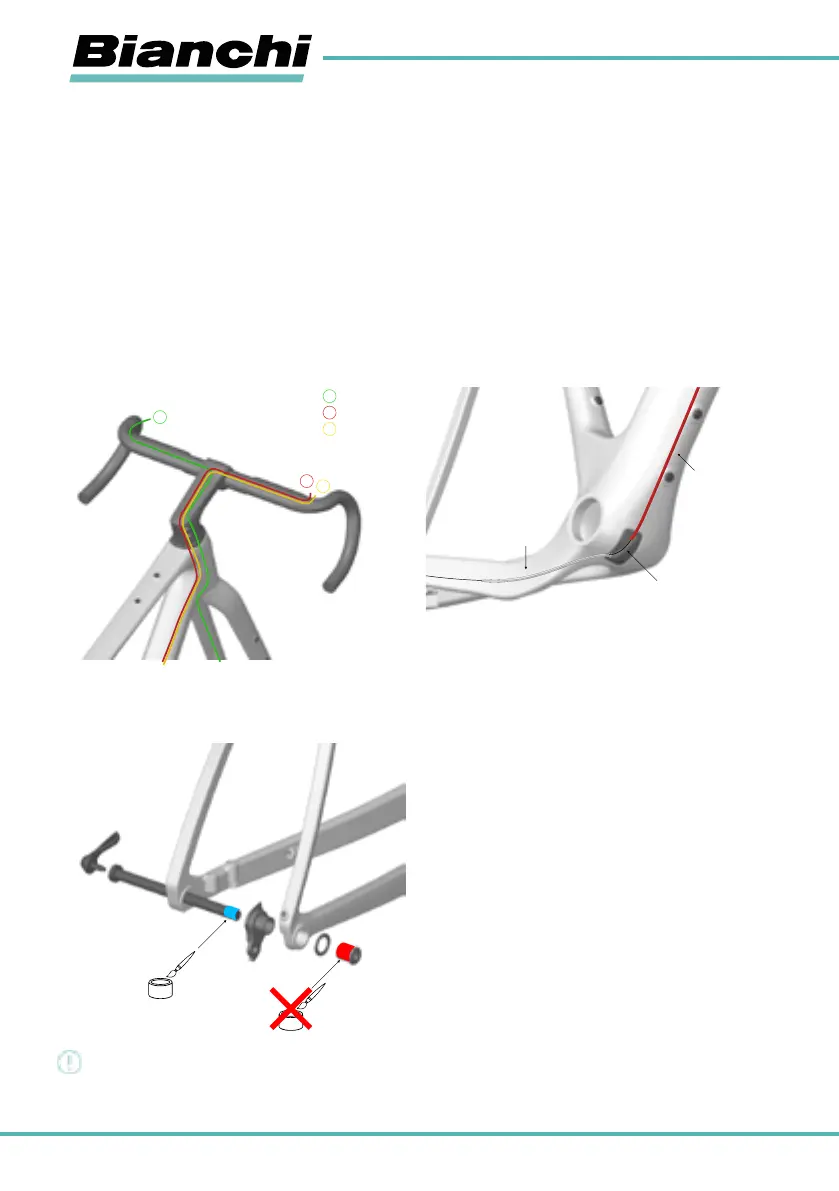

especializado. Colocación de los latiguillos de freno:
A. Conecte las pinzas a los latiguillos de freno.
B. Pase el latiguillo del freno trasero por el anillo de estanqueidad (Top-Cone/ Cone-Spacer). Coloque ambos latiguillos de freno como
se muestra en la figura.
C. Fije las pinzas al tubo horizontal del cuadro y al tubo de la horquilla. No apriete del todo los tornillos de montaje hasta que las pinzas
estén correctamente alineadas.
1. latiguillo freno delantero - color verde
2. vaina del cambio trasero - color rojo
3. latiguillo de freno trasero - color amarillo
Patilla cambio
El cuadro utiliza una patilla universal Sram UDH para montar el cambio en el cuadro. Para más información sobre la UDH, consulte el
manual de usuario de SRAM en www.sram.com.
¡ATENCIÓN!
No aplique grasa al componente Sram UDH. Un apriete excesivo puede provocar la rotura de la patilla.
1
1
2
2
3
3
Freno Anteriore
Guaina del Deragliatore Posteriore
Freno Posteriore
Guaina del deragliatore posteriore
Cavo deragliatore posteriore
Guida cavo trasparente
Ingrassare
