ASSEMBLAGGIO
Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato dalla
presa di corrente.
Attenzione: utilizzare il ventilatore solo con la base correttamente assemblata.

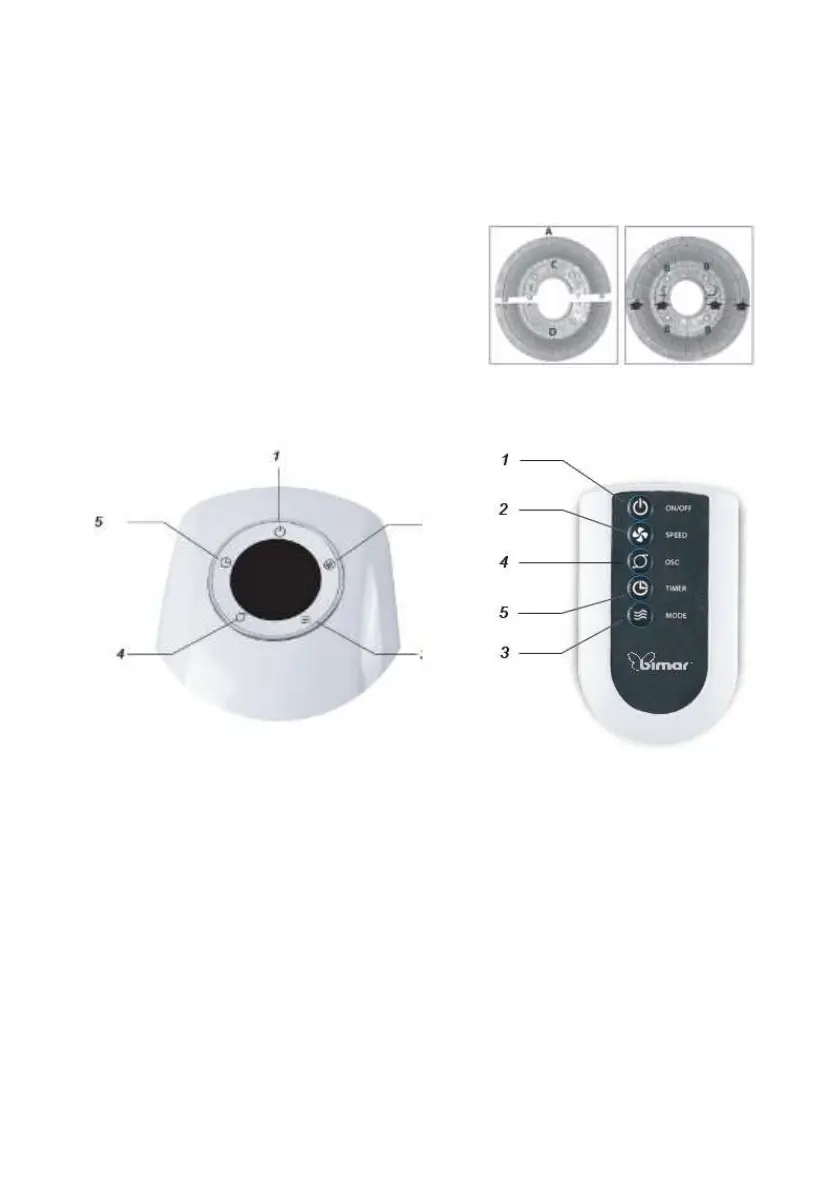

Per l’assemblaggio si prenda come
riferimento le figure: posizionare sul
corpo per primo il guscio anteriore (D),
poi quello posteriore (C) e bloccarli con gli
appositi ganci, assicurare il bloccaggio
con le 4 viti (B) in dotazione. Inserire
attraverso la guida (A) del guscio
posteriore il cordone elettrico. Al termine
dell’operato, verificare che i due gusci
siano saldamente assemblati
correttamente sul corpo motore.
Pannello comandi
Telecomando
1. Pulsante On/off
2. Pulsante velocità
3. Pulsante modalità: normal,
natural, sleep
4. Pulsante oscillazione
5. Pulsante timer
1. Pulsante On/off
2. Pulsante velocità
3. Pulsante modalità: normal,
natural, sleep
4. Pulsante oscillazione
5. Pulsante timer
