Bimar VP42T User Manual

31
F. Para fijar la rejilla delantera es conveniente apoyar la unidad principal sobre una superficie de apoyo lisa
y sin asperezas. Acople la rejilla delantera (10) con la trasera (11) bloquéelas con el anillo de plástico (el
tornillo de fijación debe quedar en la parte inferior) y asegure la fijación enroscando el tornillo (9).
G. Al terminar las operaciones, verifique que las rejillas de protección estén bien acopladas y conectadas
rígidamente con el motor.

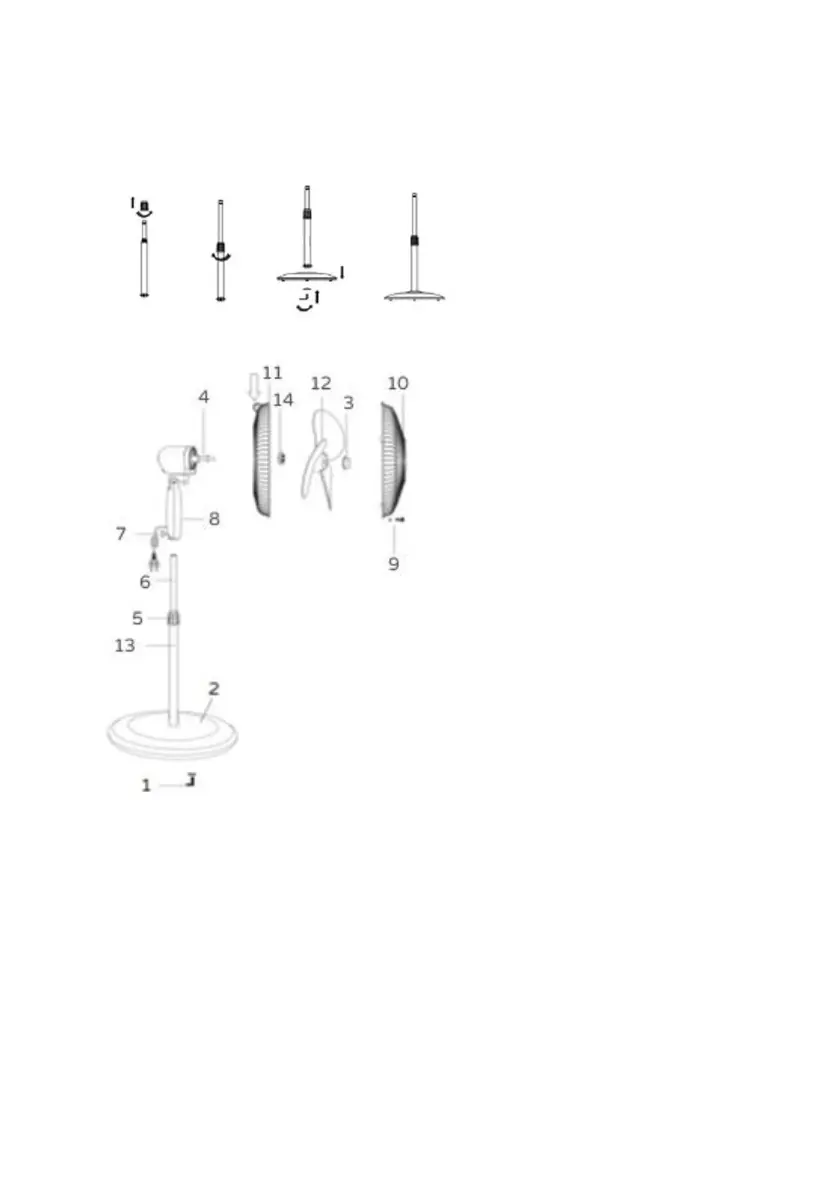

1) Tornillos en forma de “L”
2) Base con contrapeso
3) Abrazadera de fijación de la hélice
4) Eje motor
5) Abrazadera de fijación de la varilla
6) Tubo ajustable
7) Tornillo de fijación del pedestal
8) Panel de mandos
9) Tornillo del anillo de plástico
10) Rejilla delantera/pantalla de protección
11) Rejilla trasera
12) Hélice
13) Columna
14) Abrazadera de fijación de la rejilla trasera

Bimar VP42T Specifications

General

Type	Household blade fan
Timer	Yes
Airflow	2934 m³/h
Placement	Floor
Tilt angle	18 °
Noise level	60 dB
Fan diameter	400 mm
Product color	White
Housing material	Metal
Number of speeds	3
Oscillation range	90 °
Number of fan blades	5
Timer duration (maximum)	7.5 h
Package depth	459 mm
Package width	542 mm
Package height	222 mm
AC input voltage	220 - 240 V
Power source type	AC
AC input frequency	50 Hz
Power consumption (typical)	50 W

Weight and Dimensions

Width	450 mm
Height	1410 mm
Weight	5700 g
