D. Die Nutmutter (15) und die Nutmutter (16) (im
Uhrzeigersinn drehen
losdrehen.

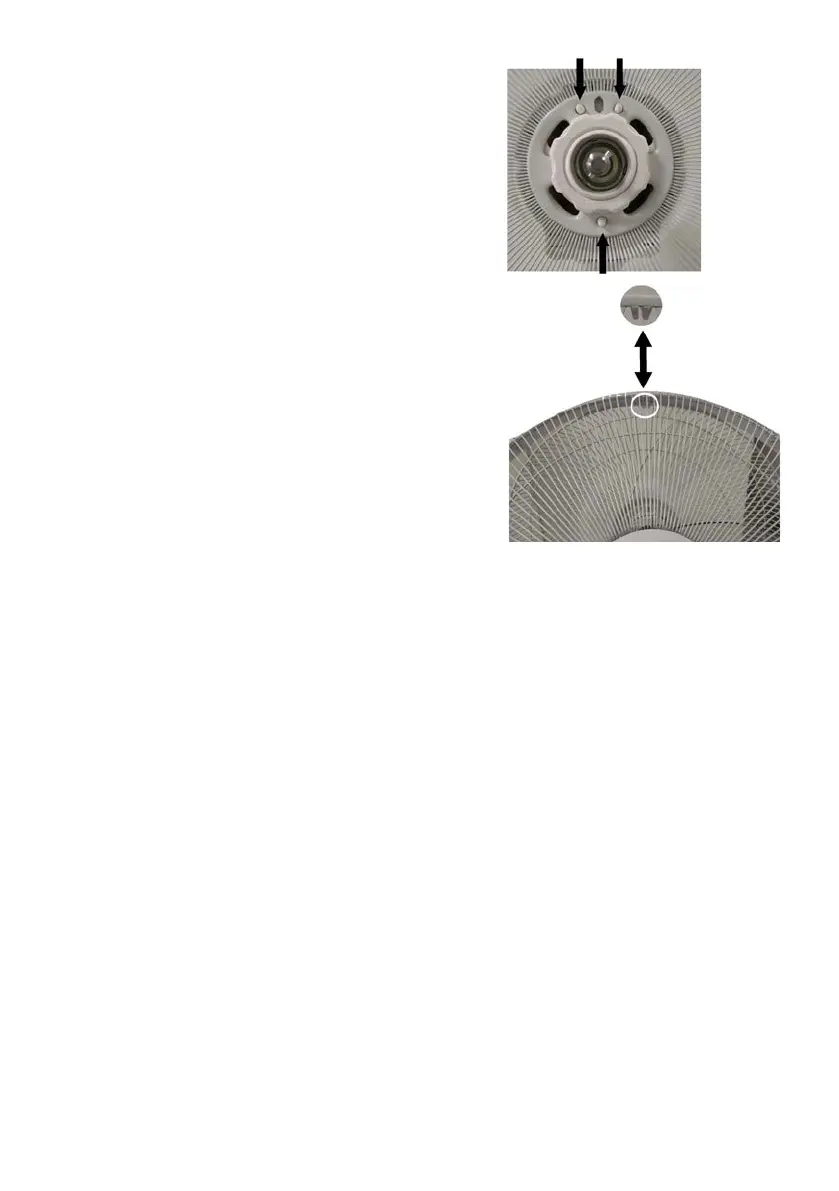

Setzen Sie das hintere Gitter (12) in den
Motorkörper ein (siehe seitliches Foto), so dass die
beiden oberen Stifte und der untere Stift des
Motorkörpers mit den Löchern im Gitter
übereinstim
men; mit der entsprechenden
Ringmutter (15) sichern.
E. Das Lüfterrad (13) auf die Motorwelle (5)
schieben
und mit der entsprechenden
Nutmutter (16) festspannen (gegen den
Uhrzeigersinn drehen und festziehen).
F. Zur Befestigung des vorderen Schutzgitters
sollte die Haupteinheit auf eine glatte, ebene
Oberfläche abstellt warden.
vordere Gitter (11) auf das hintere Gitter (12):
Setzen Sie den Haken des vorderen Gitters (er
muss sich im oberen Bereich befinden, wie auf
dem seitlichen Foto) auf der Rückseite ein und
verriegeln Sie ihn, indem Sie das vordere Gitter
mit dem hinteren zusammendrücken, um die
Haken (auf dem Kunststoffring des vorderen
Gitters positioniert) korrekt zu fixieren.
Sichern Sie Gitter mit dem Verriegelungsclip
(15, muss unten liegen) und fixieren Sie ihn mit
der Schraube. Prüfen Sie nach Abschluss der
Arbeiten, ob die Schutzgitter sicher miteinander
verbunden und am Motor befestigt sind.
