45
• Este aparato no está destinado a ser controlado por un temporizador externo o por un
sistema de mando a distancia separado, esto para evitar el riesgo de incendio si el aparato
estuviera cubierta o colocado de forma incorrecta.
antes de montar el ventilador, asegúrese de que esté desconectado de la toma de
corriente.
El aparato puede utilizarse sólo si está ensamblado por completo y de manera correcta en
todas sus partes, es decir dotado de base con contrapeso, rejillas de protección, hélice.
Proceda según lo indicado y utilice las figuras como referencia.
A. Desacople y extraiga la abrazadera (6) de la columna, introduzca el anillo (3) y vuelva a
acoplar la abrazadera.
B. Encaje la columna (14) en el alojamiento correspondiente de la base, bloquéela
mediante el tornillo en forma de “L” con arandela (1) utilice también el contrapeso

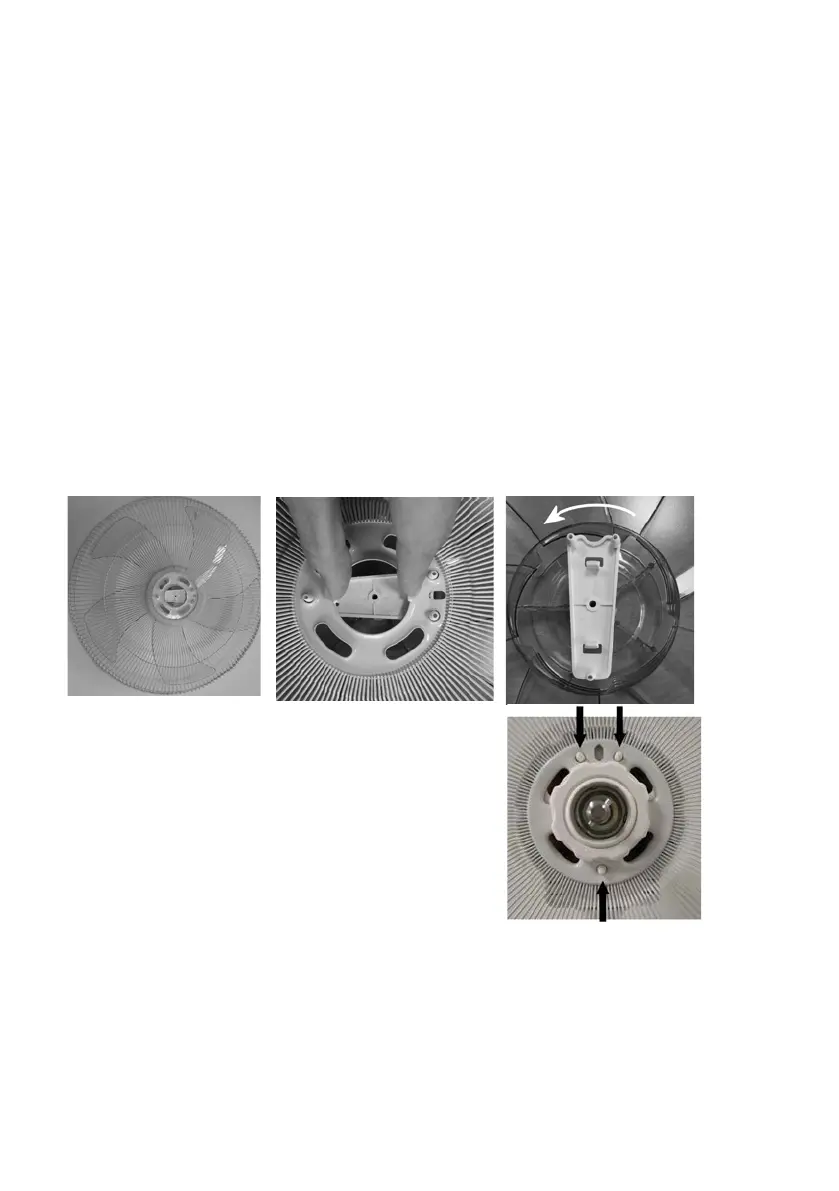

C. Retire el aspa de la rejilla trasera (tome como referencia las imágenes):
- Coloque el lado del aspa sobre una superficie plana.
- Apriete los ganchos (clips) de fijación de la plaqueta hacia el interior.
- Gire la plaqueta y extráigala hacia el exterior para sacarla completamente del aspa.
La plaqueta no se debe utilizar en el funcionamiento del ventilador. Tírela en un centro
de recogida selectiva.
D. Desacople la abrazadera (15) y la abrazadera (16)
(gire en el sentido de las agujas del reloj) y
extráigalas del cuerpo motor.
Inserte la rejilla trasera (12) en el cuerpo motor
(tome como referencia la imagen de al lado), de
tal forma que los dos pernos superiores y el
inferior de la parte delantera del cuerpo motor
coincidan con los agujeros de la rejilla; bloquee
con la virola prevista al efecto (15).
