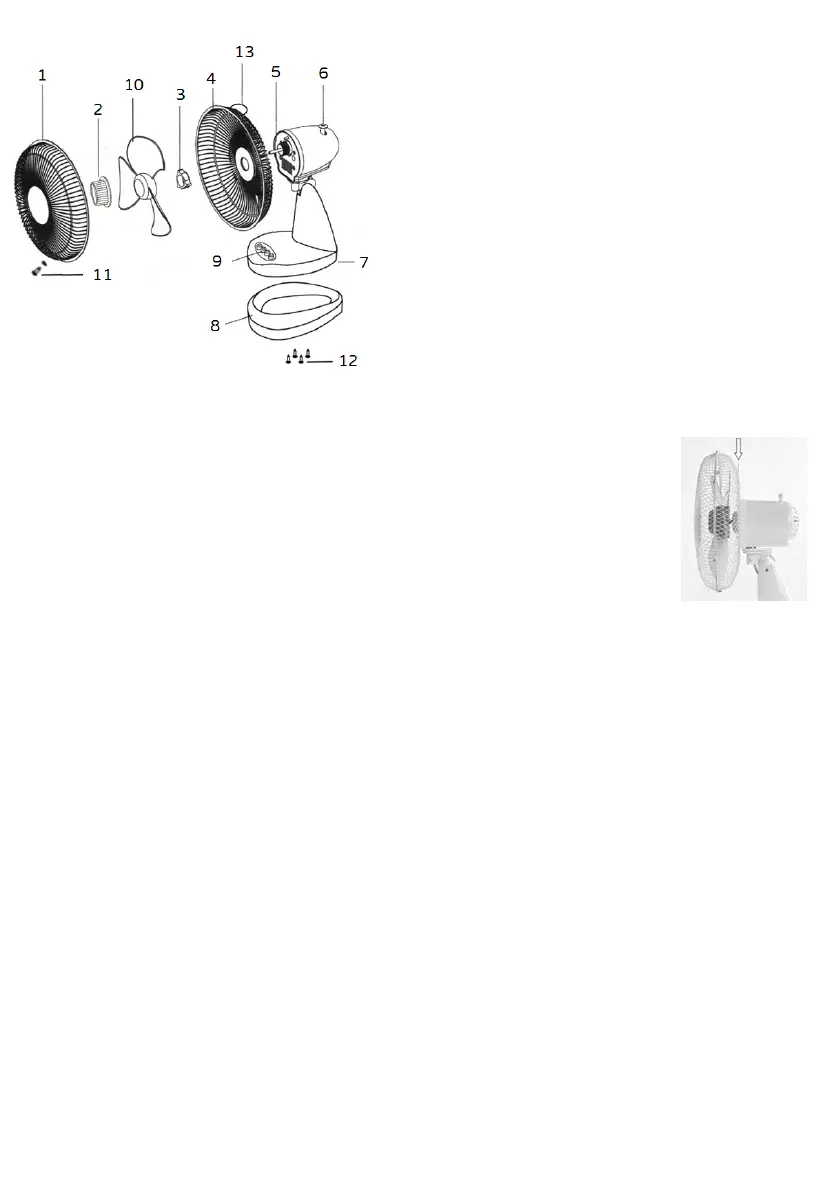

1) Griglia anteriore/schermo
di protezione
2) Ghiera fissaggio elica
3) Ghiera fissaggio griglia
4) Griglia posteriore
5) Albero motore
6) Tasto oscillazione
7) Corpo motore
8) Base
9) Selettori
10) Elica
11) Vite c/dado per fissaggio griglie
12) Viti fissaggio base
13) Maniglia
1) Inserire la parte inferiore del corpo (7) nella base (8): assicurarne il fissaggio mediante le 3 viti
in dotazione (12).
2) Svitare le ghiere: fissaggio elica (2) e griglia posteriore (3).
3) Inserire la griglia posteriore (4) nel carter motore, in maniera che la
maniglia (13) risulti nella parte superiore (come figura a lato),
posizionandola in modo che i perni si infilino nei fori corrispondenti, e
bloccarla mediante l’apposita ghiera (3).
4) Innestare l’elica (10) sull’albero motore (5) in modo che l’asola si accoppi
alla chiavetta. Bloccare con l’apposita ghiera (2) avvitandola (in senso
antiorario) in modo serrato.
5) Accoppiare la griglia anteriore (1) a quella posteriore (4) bloccandole con i
ganci di tenuta. Ai fini della sicurezza è obbligatorio assicurare il fissaggio
utilizzando l’apposita vite c/dado (11) da impegnare nei fori presenti sul
bordo delle griglie (i fori per la vite devono risultare nella parte inferiore).
Inserire la spina nella presa di corrente.
selezionare la velocità desiderata mediante i tasti appositi (9):
1 – Velocità minima 2 – Velocità media 3 – Velocità massima 0 -Off
Oscillazione orizzontale (destra-sinistra):
si ottiene premendo l’apposito tasto (6) situato sul
corpo motore: sollevare il tasto per tenere fisso il ventilatore.
Inclinazione verticale (alto-basso):
si regola impugnando il corpo motore e dirigendolo nella
direzione desiderata
Per spegnere il ventilatore premere il tasto “0” e togliere la spina dalla presa di corrente.
Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.
