 Stellen Sie den Ventilator nicht in der Nähe von Stoffen (Vorhänge usw.) oder
fliegenden Materialien auf, die das Schutzgitter auf der Saugseite verdecken
könnten; vergewissern Sie sich auch, dass der vordere Teil sauber und unverstellt
ist ist (ohne Staub usw.).
 Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf (z. B. offene
Flammen, Gasofen etc.).
 Stellen Sie den Ventilator nicht auf Konsolen oder Fensterstöcke.
 Stellen Sie das Gerät auf einer stabilen, waagerechten und glatten Fläche auf
(das Gerät könnte sonst umkippen).
 Benutzen Sie das Gerät nicht mit einer Zeitschaltuhr oder einem sonstigen System
zur Programmierung oder Fernbedienung, um Brandgefahr zu vermeiden, falls das
Gerät abgedeckt oder nicht ordnungsgemäß positioniert ist.
MONTAGE
Achtung: der Ventilator kann ausschließlich bei vollständiger und
ordnungsgemäßer Montage verwendet werden, d.h. mit Grundgestell, Halterung
und Schutzgitter. Im Zweifelsfall lassen Sie bitte diese Arbeit von qualifizierten

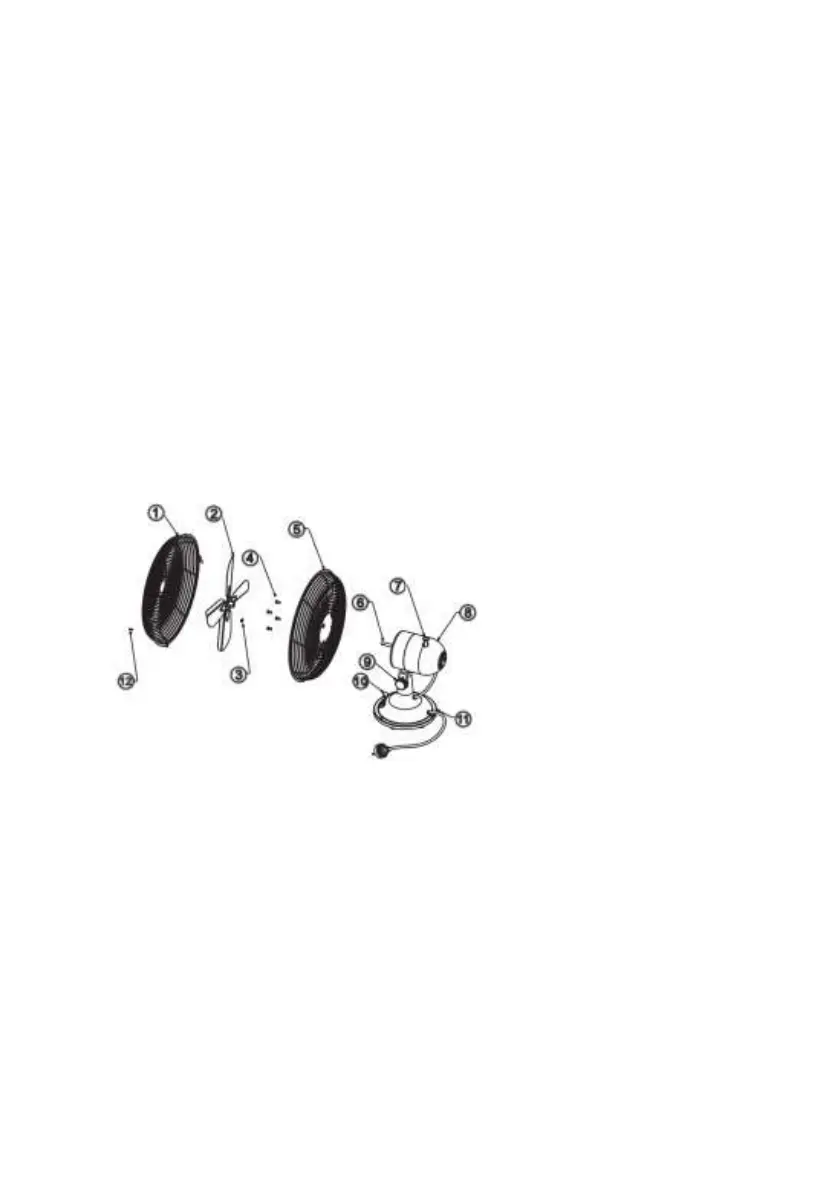

Fachkräften kontrollieren oder durchführen. Für die Montage verweisen wir auf
Abb.
1. Vorderes Gitter/Schutzhaube
2. Flügelrad
3. Befestigungsschraube Flügelrad
4. Befestigungsschrauben hinteres
Gitter
5. Hinteres Gitter
6. Motorwelle
7. Oszillationstaste
8. Gehäuse
9. Kupplungsschraube (Neigung
nach unten/nach oben)
10. Wählschalter
11. Rand
12. Schraube mit Mutter
