7/40

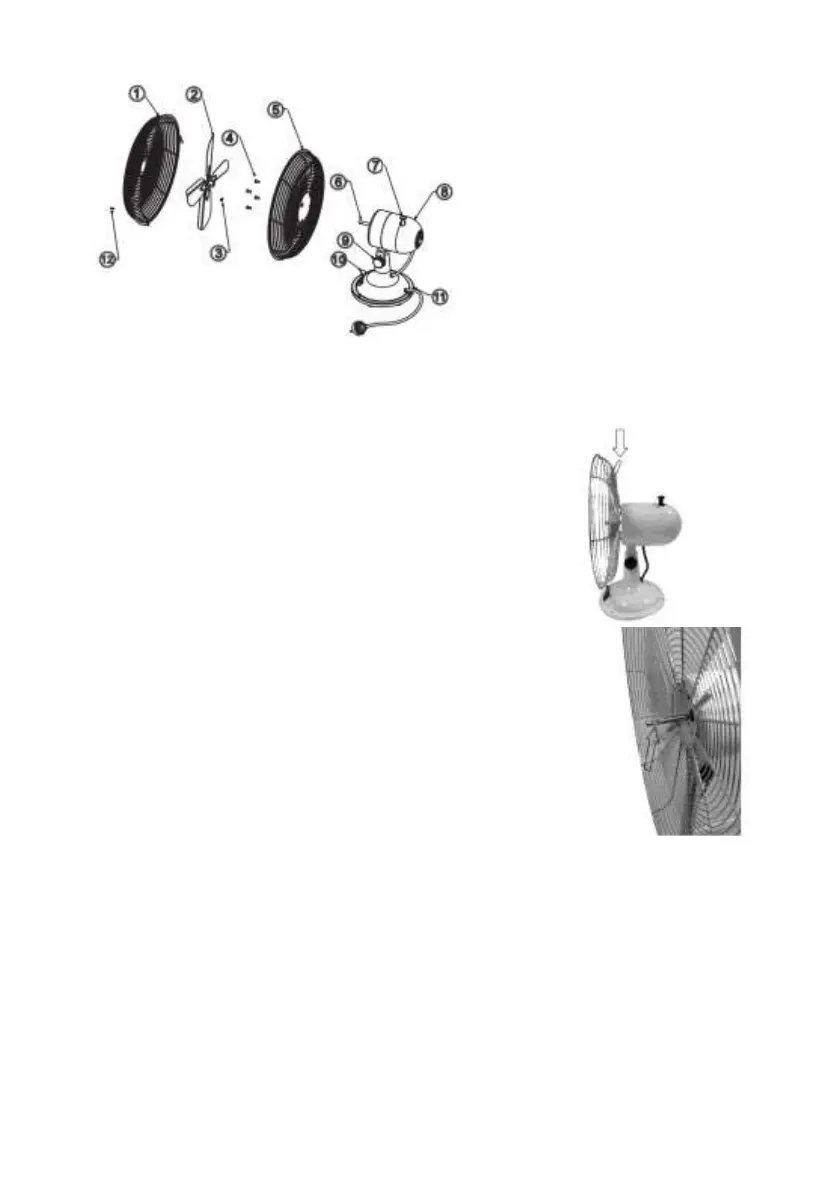

1. Griglia anteriore/schermo di
protezione
2. Ventola
3. Vite fissaggio ventola
4. Viti fissaggio griglia
posteriore
5. Griglia posteriore
6. Albero motore
7. Pulsante oscillazione
8. Corpo
9. Vite frizzione (inclinazione
alto/basso)
10. Selettore
11. Cordone
12. Vite con dado
1) Inserire la griglia posteriore (5) sul carter motore,
verificare che la maniglia risulti nella parte
superiore (come figura a lato), assicurarne il
fissagio con le n.4 viti in dotazione (4).
2) Inserire la ventola (2) sull’albero motore (6), fissarla
in modo che la vite (3) vada in battuta sulla fresatura
ricavata sull’albero motore, vedi figura a lato, (al
termine dell’operato, verificare che la ventola è
fissata corretamente).
3) Accoppiare la griglia anteriore (1) a quella posteriore (5) bloccandole con i
ganci di tenuta. Ai fini della sicurezza è obbligatorio assicurare il fissaggio
utilizzando l’apposita vite c/dado (12) da impegnare nei fori presenti sul bordo
delle griglie (i fori per la vite devono risultare nella parte inferiore).
USO
