16 | Глава 2: Установка оборудования

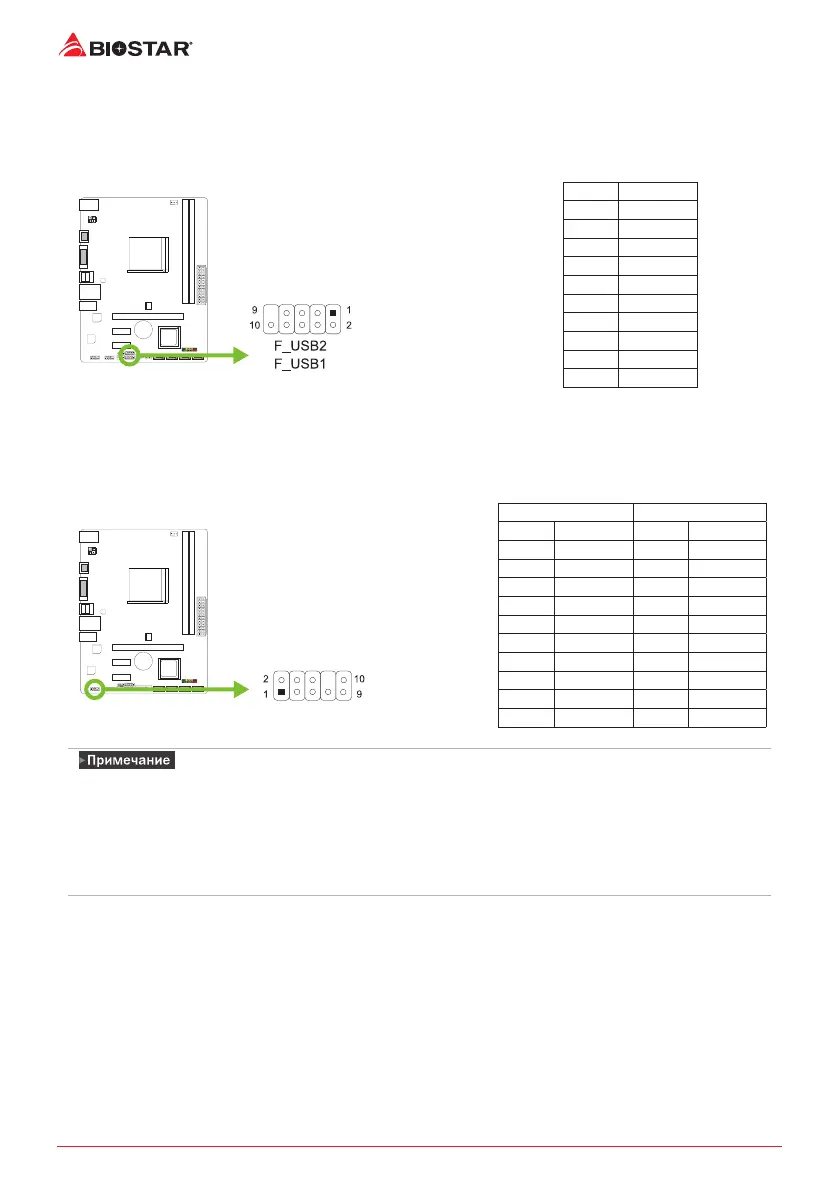

F_USB1/2: штыревой соединитель для портов USB 2�0 на передней панели
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты
USB на переднюю панель ПК, а также может быть подключен к самым разным внешним
периферийным устройствам.
Контакт Назначение
1 +5V (fused)
2 +5V (fused)
3 USB-
4 USB-
5 USB+
6 USB+
7 Ground
8 Ground
9 Key
10 NC
F_AUDIO1: штыревой соединитель аудио передней панели
Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси
вход/выход аудио передней панели, который поддерживает аудиостандарты HD Audio
(звука высокой четкости) AC’97.
HD Audio AC’97
Контакт Назначение Контакт Назначение
1 Mic Le in 1 Mic In
2 Ground 2 Ground
3 Mic Right in 3 Mic Power
4 GPIO 4 Audio Power
5 Right line in 5 RT Line Out
6 Jack Sense 6 RT Line Out
7 Front Sense 7 Reserved
8 Key 8 Key
9 Le line in 9 LFT Line Out
10 Jack Sense 10 LFT Line Out

»




»



