Bitzer 4VC-6.2 Series User Manual

15
Öldifferenzdruck-Schalter
für Verdichter mit Ölpumpe (ab
2U-3.2(Y).
Elektrischer Anschluss sowie Hin-
weise zur Funktionsprüfung siehe
Prinzipschaltbild und beiliegende
Technische Information KT-170.
Druck-Wächter (HP + LP)
sind erforderlich, um den Einsatz-
bereich des Verdichters so abzusi-
chern, dass keine unzulässigen
Betriebsbedingungen auftreten kön-
nen.
Anschluss-Position siehe Seiten 10
und 11.
Druck-Wächter keinesfalls am
Service-Anschluss des Absperrventils
anschließen!
Ölsumpfheizung
gewährleistet die Schmierfähigkeit
des Öls auch nach längeren Still-
standszeiten. Sie verhindert stärkere
Kältemittel-Anreicherung im Öl und
damit Viskositätsminderung.
Die Ölsumpfheizung muss im Still-
stand des Verdichters betrieben wer-
den bei
• Außen-Aufstellung des Verdichters
• langen Stillstandszeiten
• großer Kältemittel-Füllmenge
• Gefahr von Kältemittel-
Kondensation in den Verdichter
Differential oil pressure switch
for compressors with oil pump (from
2U-3.2(Y).
For electrical connections and recom-
mendations regarding function testing,
see wiring diagram and Technical
Information KT-170 included.
Pressure limiters (HP & LP)
are necessary in order to limit the
operating range of the compressor to
avoid inadmissible operating condi-
tions.
For position of connections see
pages 10 and 11.
By no means pressure limiters may
be connected to the service connec-
tion of the shut-off valve!
Crankcase heater
ensures the lubricity of the oil even
after long standstill periods. It pre-
vents increased refrigerant solution in
the oil and therefore a reduction of
viscosity.
The crankcase heater must be ener-
gized during standstill for
• outdoor installation of the compres-
sor
• long shut-off periods
• high refrigerant charge
• danger of refrigerant condensation
into the compressor
Pressostat différentielle d'huile
pour compresseurs avec pompe à huile
(à partir de 2U-3.2(Y).
Pour le raccordement électrique et le con-
trôle du bon fonctionnement, se réfèrer au
schéma de principe et à l’Information
Technique KT-170 qui est jointe.
Limiteurs de pression (HP + LP)
sont nécessaires pour délimiter la plage
de fonctionnement du compresseur de
façon à ce que des conditions de fonc-
tionnement inadmissibles soient exclues.
Position des raccords, voir pages 10 / 11.
Ne raccorder, en aucun cas, les limiteurs
de pression au raccord de service de la
vanne d’arrêt !
Résistance de carter
garantit le pouvoir lubrifiant de l'huile,
même après des longues périodes sta-
tionnaires. Elle permet d'éviter un enri-
chissement de l'huile en fluide frigorigène
et par conséquent, une baisse de la vis-
cosité.
La résistance de carter doit etre utliser
durand des périodes stationaires en cas
• d’installation extérieure du compres-
seur
• de longues périodes d’immoblisation
• de haute charge de fluide frigorigène
• de risque de condensation de fluide fri-
gorigène dans le compresseur
KB-110-6
3
L
N
1 2
1 4
1 1
R e l a i s m a x
2 , 5 A 2 5 0 V
3 0 0 V A
R e s e t
S t e u e r s t r o m
C o n t r o l c i r c u i t
C i r c u i t d e c o m m a n d e
B 1
B 2
2
1
S E - B 2
1
S U
S U
2
M 1
M 2

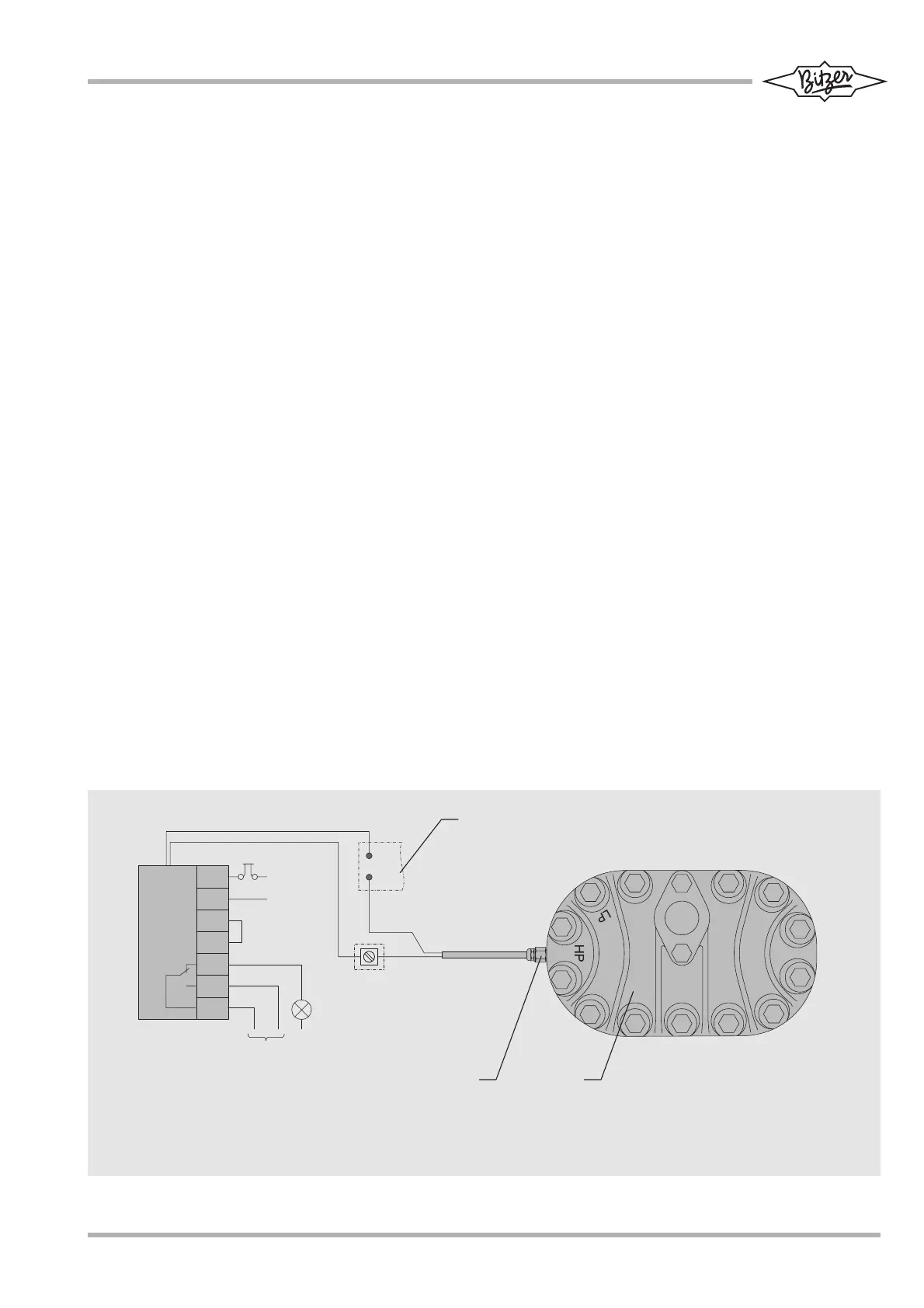

Abb. 6 Druckgas-Temperaturfühler
bei Anlaufentlastung
Fig. 6 Discharge gas temperature sensor
with start unloading
Fig. 6 Sonde de température du gaz au
refoulement avec démarrage à vide
Légende
1 Sonde de température du gaz de
refoulement
2 Tête de culasse du démarrage à vide
3 Plaque à bornes du moteur
Legend
1 Discharge gas temperature sensor
2 Start unloading cylinder head
3 Motor terminal board
Legende
1 Druckgastemperatur-Fühler
2 Anlaufentlastungs-Zylinderkopf
3 Motor-Klemmbrett
