◈ 안내
본 설치 안내서는 제품 설치에 필요한 간단한 정보만 기록하고 있습니다.
자세한 설치 안내는 첨부된 CD 의 사용 설명서를 참고하십시오.
CD 에 포함되어있는 내용은 아래와 같습니다.
1. 매뉴얼: 사용자 매뉴얼, 커맨드 매뉴얼, 코드페이지, 소프트웨어 매뉴얼
2. 드라이버(Driver): Windows 드라이버, OPOS 드라이버, VCOM(USB) 드라이버
3. 소프트웨어 개발도구(SDK): mPOS SDK(Android, Windows, iOS)
4. 유틸리티(Utility): Customer Display 유틸리티
저희 (주)빅솔론은 제품의 기능과 품질 향상을 위하여 지속적인 개선을 하고
있습니다. 이로 인하여 제품의 사양과 매뉴얼의 내용은 사전 통보 없이 변경될
수 있습니다.
◈ 제품 유형 및 내용물 확인
BCD-2000A BCD-2000AU BCD-2000N BCD-2000NU BCD-2000DS
BCD-2000WA BCD-2000WAU BCD-2000WN BCD-2000WNU BCD-2000WS
각 제품별 공통 삽입 자재
CD
설치 안내서
나사
M3*10, Tapping 4 개
◈ 유형별 초기 설정 및 옵션(Serial)
1. 직접유형: 보드를 통하지 않고 Display 와 직접 연결하는 방식
항목
Display-Serial
기본
모델
BCD-2000N BCD-2000
직렬
케이블에
전원연결
방법
직렬 케이블 잭에 별도의 SMPS 로 연결
사용 전압: 24VDC(2pin)
BCD-2000N+SMPS
2. 패스스루(Pass through)유형: Host(PC) → Display → 프린터로 데이터 구성
항목
Display-Serial
기본
모델
BCD-2000DS
기본
보드
사양
전원
(옵션)
24V, 2.5A 24V, 1.5A
케이블
종류
(옵션)
직렬 케이블 9PM/25PF
전원 케이블 3P/3P
전원 케이블 3P/2P
◈ 연결 방식(BCD-2000A/N/DS/WA/WN/WDS)
기본
구성
(Host PC Side)
▼
(Printer Side)
▼
(Display Side)
▼
인터페이스
A B C D E F
전원연결방식 1
(Printer/Display
별도전원공급)
-
24VDC
또는
전원연결방식 2
(SMPS→Display
→Printer)
-
24VDC
전원연결방식 3
(SMPS→Display
→Printer)
-
24VDC
직렬케이블
연결방식 1
(Host→Display
→Printer)
직렬케이블
연결방식 2
(Host→Printer)
(Host→Display)
기타
A: 전원 공급 커넥터 (출력 24VDC, 3pin)
B: 호스트 인터페이스 커넥터 (D-SUB 25pin, Female)
C: 전원 공급 커넥터 (입력 24VDC, 2pin)
D: 디스플레이 커넥터
E: 프린터 인터페이스 커넥터 (D-SUB 9pin, Male)
F: 전원 공급 커넥터 (입력 24VDC, 3pin)
◈ 연결 방법(BCD-2000AU/NU/WAU/WNU)
1. USB Virtual COM 드라이버를 설치합니다.
2. 디스플레이 케이블을 컴퓨터의 USB 포트에 연결합니다.
3. 컴퓨터와 디스플레이 전원을 켜면, PC 는 USB 포트에 연결된 새로운
하드웨어를 감지합니다.
4. 드라이버가 설치되면 데이터를 받을 준비가 됩니다.
◈ 회전 기능
본 제품은 소비자가 원하는 각으로 회전이 가능한 제품입니다. 제품 설치 시
아래의 내용을 준수하여 제품의 손상 및 사용상의 이상이 없도록 주의하기
바랍니다. 제품을 조립한 후 디스플레이의 방향을 결정하여 고정하려는 경우,
그림의 순서와 같이 조작합니다.
(a) (b) (c)

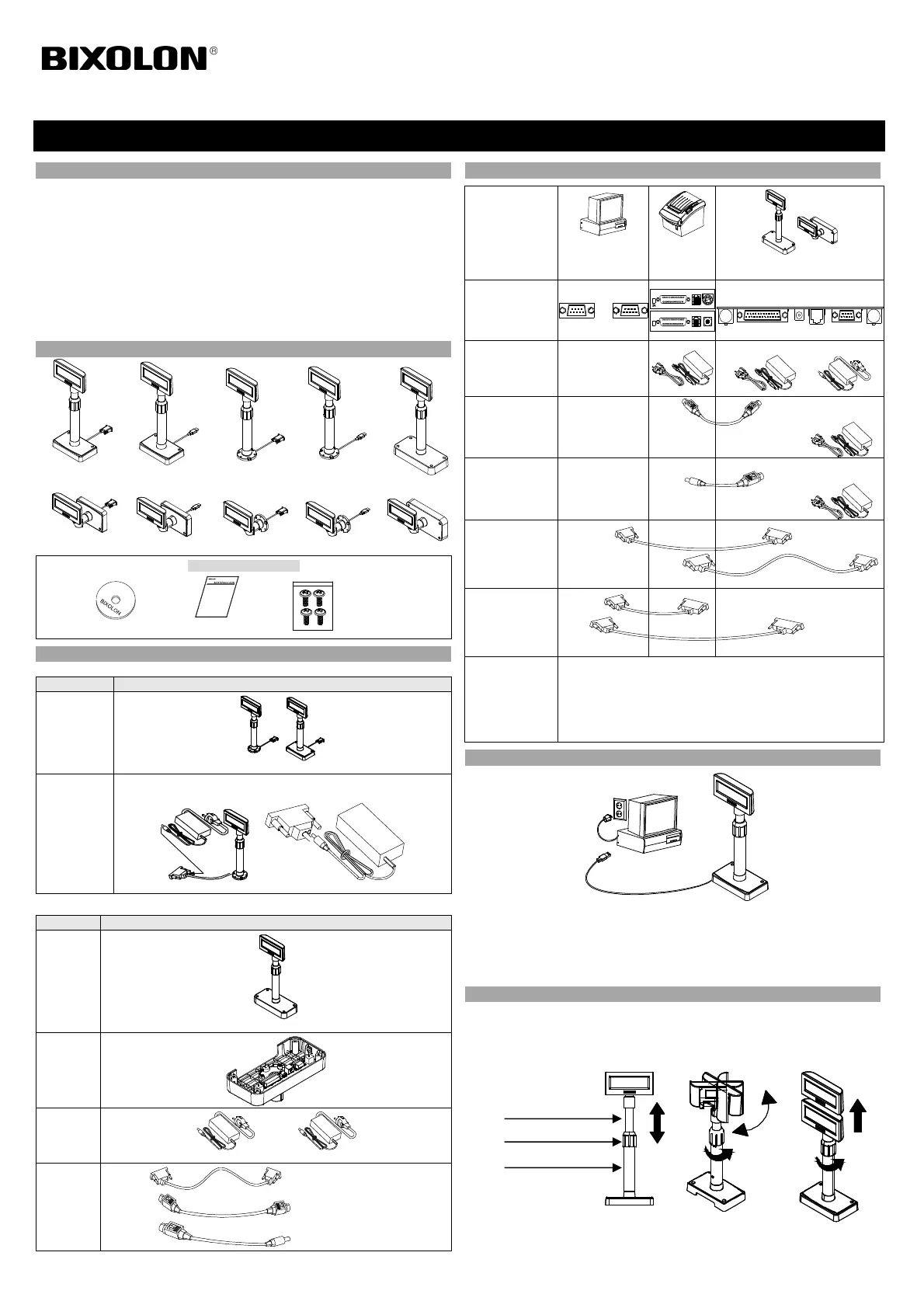

디스플레이 설치 안내서 & 안전 가이드
CUSTOMER DISPLAY BCD-2000
폴 조정구
너트 고정구
폴 대
3 pin
3 pin
2 pin
3 pin
25 pin
9 pin
25 pin
9 pin
9 pin
25 pin
25 pin
9 pin
