46
Para emplearlo, desconecte la puntas de prueba del osciloscopio, y presione el botón COMP TEST
con lo que el instrumento estará listo para operar. Desconecte las puntas de prueba de los
conectores de canal. A continuación, conecte el componente entre el terminal correspondiente

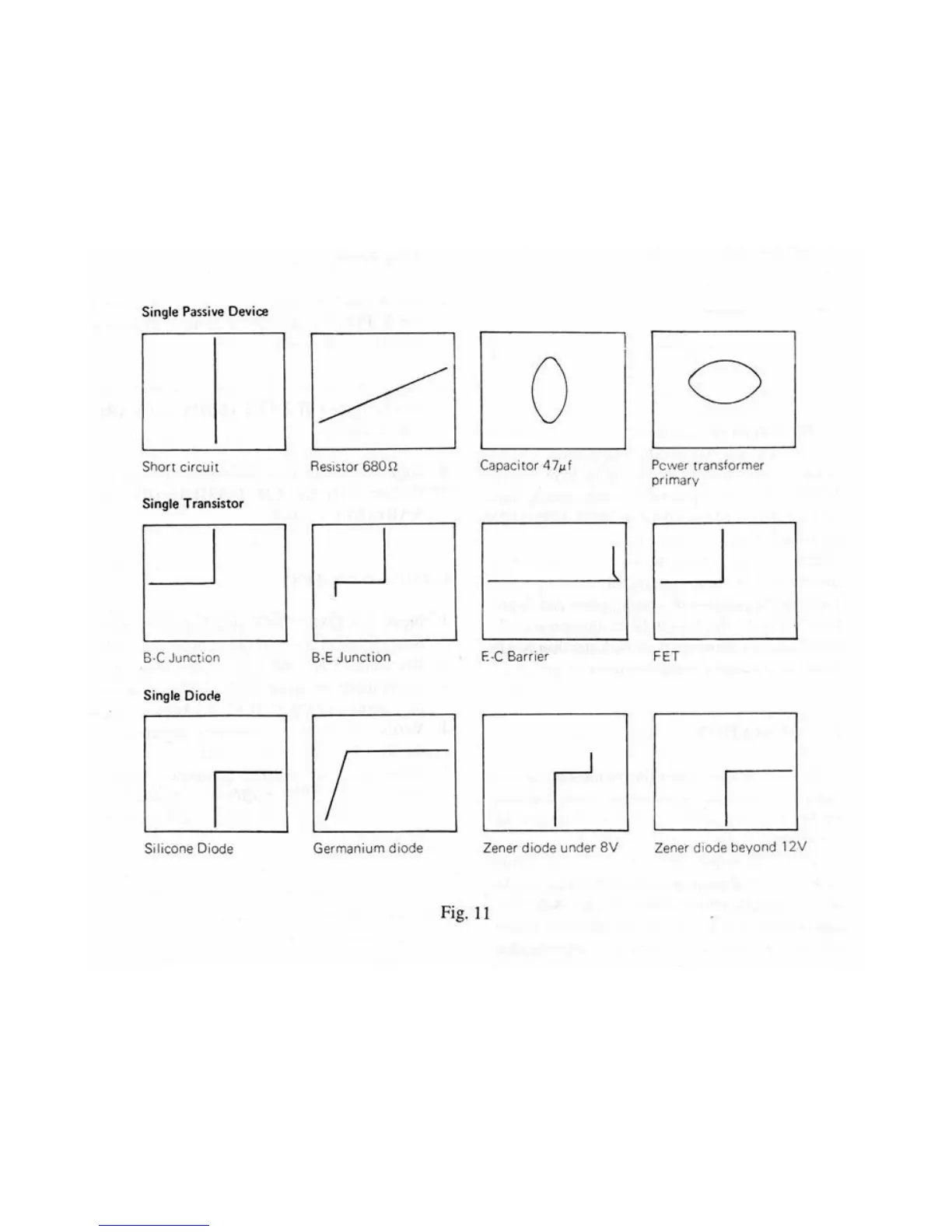

marcado COMP TEST y GND. Verifique que la forma de onda obtenida se corresponde con las
ilustradas en la fig. 11. Tenga en cuenta que para componentes similares pero de distintas
características los graficos mostrarán posiblemente diferentes proporciones.
