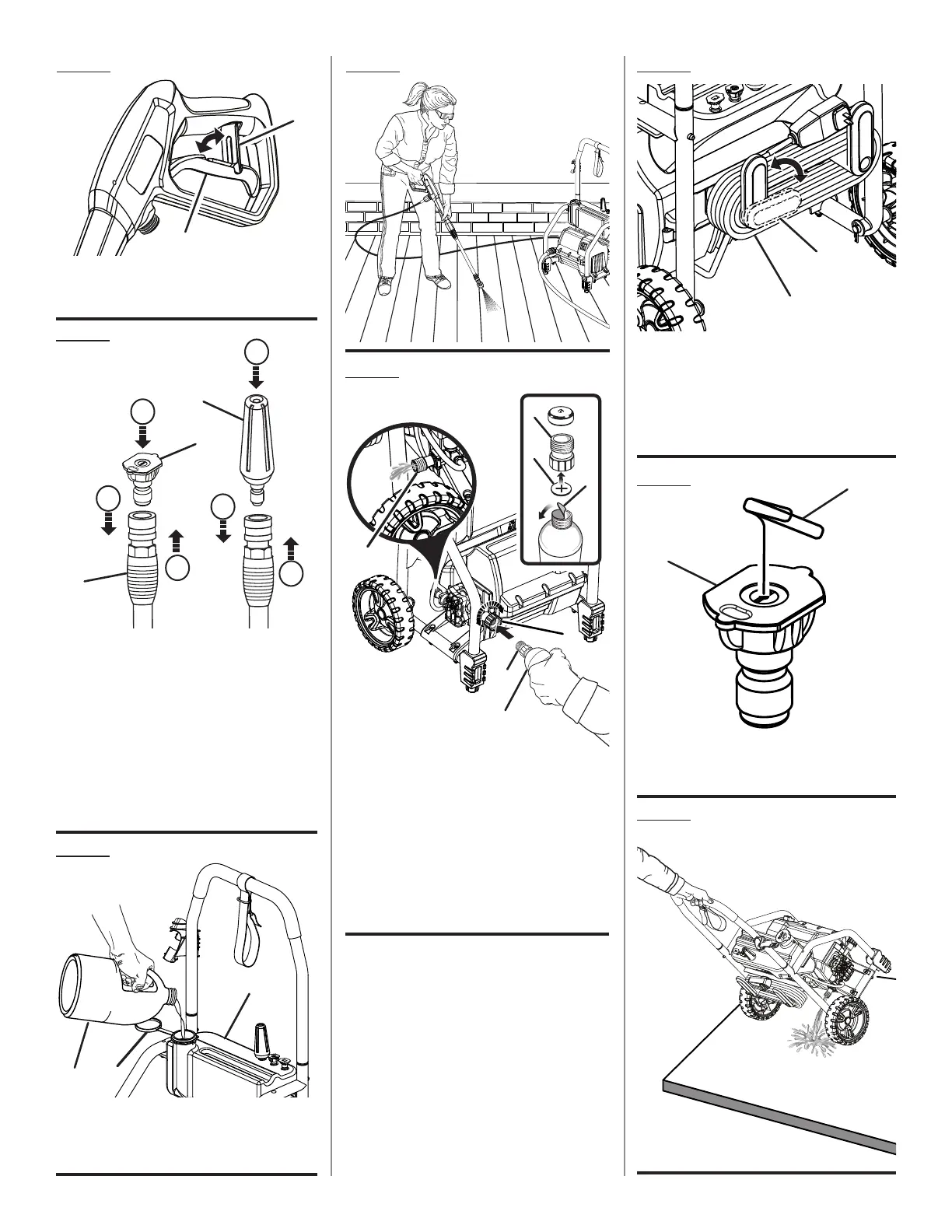

Black Max BM80721 - Page 5

v
Fig. 18
A - Power cord (cordon d’alimentation, cordón
de corriente)
B - Power cord storage brackets (support de
rangement pour cordon d’alimentation,
soporte para almacenamiento del cordón
eléctrico)
A
B
A - Trigger (gâchette, gatillo)
B - Lock-out (verrouillage, seguro)
A - Spray wand (lance de pulvérisation, tubo
rociador)
B - Nozzle (buse, boquilla)
C - Turbo nozzle (buse de turbo, boquilla de
turbo)
D - Pull back the quick-connect collar (tirer la
bague à connexion rapide, tire del collar de
conexión rápida)
E - Push the nozzle into place (insérer en place la
buse, introduzca la boquilla en su lugar)
F - Push the collar forward (poussez en avant la
bague, empuje del collar adelante)
A - Cap (capuchon, tapa)
B - Detergent (détergente, detergente)
C - Soap tank (réservoir de savon, tanque de
jabón)
A
B
C
Fig. 14
Fig. 15
A
B
D
D
E
E
F
F
Fig. 13
Fig. 19
A - Straightened paper clip (trombone droit, clip
para papel abierto)
B - Nozzle (embout, boquilla)
A
B
Fig. 20
Fig. 16
Fig. 17
A - Threaded top (bouchon vissé, parte superior
roscada)
B - Rubber seal (joint de caoutchouc, sello de
goma)
C - Paper seal (sceaux de papier, sello de papel)
D - Water intake (rise d’eau, entrada de agua)
E - Pump outlet (sortie de la pompe, orificio de
descarga de la bomba)
F - Pump protector (protecteur de pompe,
protector de bomba)
C
B
A
F
A
D
E
A
B
C
