! ADVERTENCIA
El fabricante ha hecho todo
lo posible para eliminar
los bordes afilados. Sin
embargo, debe manejar
todos los componentes
con cuidado para evitar
lesiones accidentales.
Algunas partes pueden
contener bordes afilados,
especialmente como se
indica en estas instruc-
ciones. Use guantes de
protección si es necesario.
! ADVERTENCIA
El uso de alcohol, medica-
mentos recetados o sin receta
puede afectar la capacidad
del consumidor para ensam-
blar u operar el aparato
de manera segura.
! PRECAUCIÓN
Se recomiendan dos
personas para el montaje
de este producto.

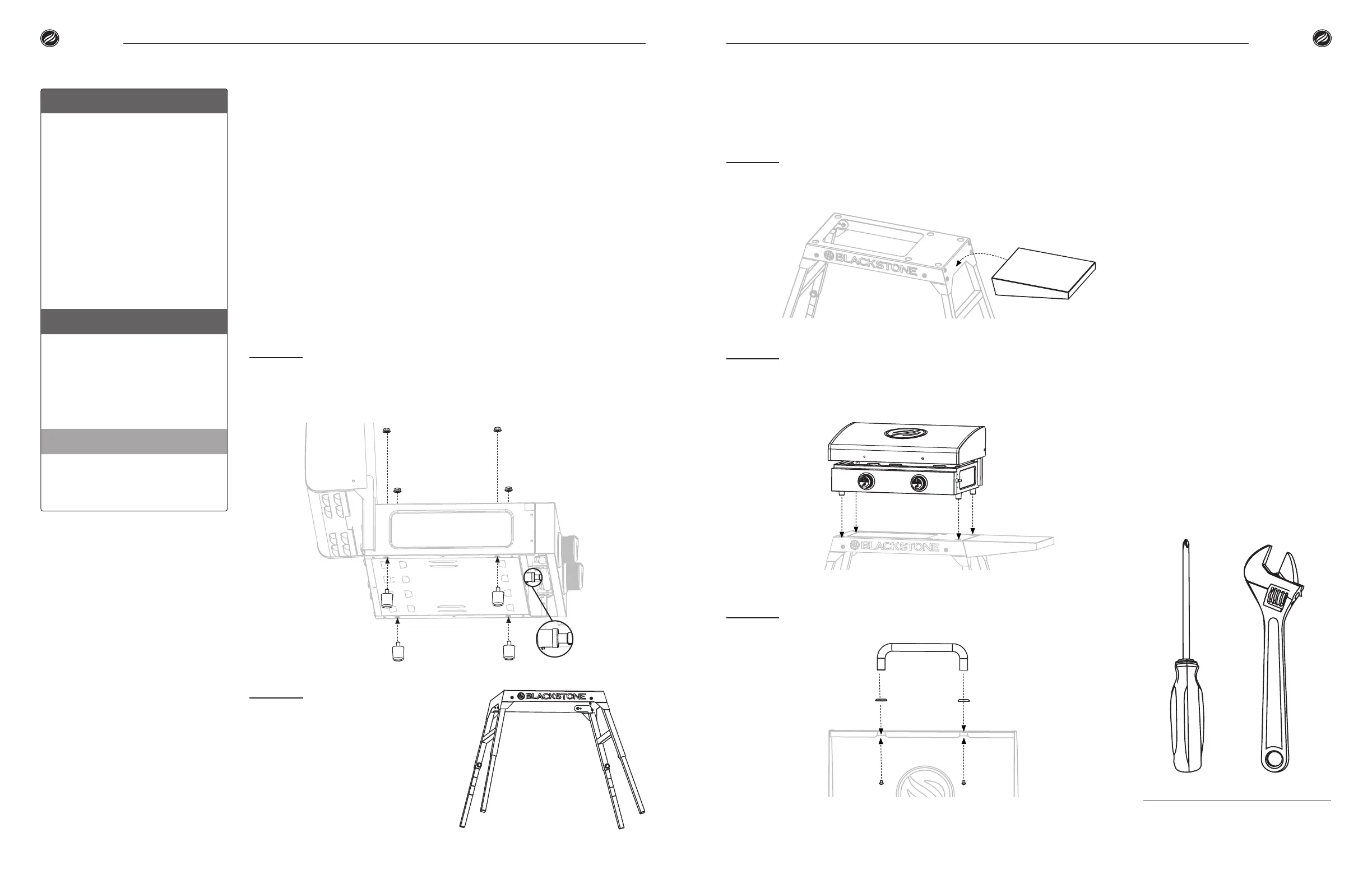

INSTRUCCIONES DE MONTAJE
Lea atentamente todas las instrucciones antes de continuar. Asegúrese
de retirar todo el material de embalaje de plástico antes de ensamblarlo
Encuentre un área grande y limpia para ensamblar su plancha. Consulte la
lista de piezas y los diagramas de ensamblaje según sea necesario.
El ensamblaje de la plancha involucra componentes grandes; por lo tanto,
se aconseja que dos personas ensamblen la unidad.
HERRAMIENTAS NECESARIAS:
Destornillador Phillips y Llave ajustable
PASO 
Coloque la plancha sobre una supercie plana y lisa y use
cuatro (4) tuercas de brida M8 para sujetar cuatro (4) patas de plancha a la
parte inferior de la plancha. Asegúrese de que la boquilla de combustible esté
alojada dentro de la abertura del quemador.
PASO 
Coloque el estante lateral deslizando los oricios en forma de
lágrima sobre los tornillos preinsertados en el lado derecho del soporte de la
plancha. Empuje el estante hacia abajo para que encaje en su lugar.
PASO 
Coloque la plancha en el soporte. Los cuatro (4) pies en la parte
inferior de la plancha se alinearán con los oricios correspondientes para
una colocación segura.
PASO 
Fije la manija y los ojales a la cubierta con dos (2) pernos M6.
PASO 
Retire el soporte de
la plancha del embalaje. Ajuste las
patas a la altura deseada y luego
abra las patas del soporte. Una vez
que las patas estén completamente
abiertas, los pasadores de bloqueo se
acoplarán. Para cerrar las piernas,
tire de los pasadores de bloqueo para
soltarlos.
Modelo 1833 | Manual del propietario | | Manual del propietario | Modelo 1833
06 07
Guía de montaje Guía de montaje
